Диагностика сети

Модуль: NetToolControl

Назначение

Страница Диагностика сети предназначена для проверки и анализа состояния сети. Данная страница предоставляет пользователю инструменты для полного комплексного анализа работы сети на уровне адресов, доступности устройств и разрешения имен, что помогает выявлять и устранять сетевые проблемы эффективно.

Диагностика сети позволяет пользователю просматривать записи таблиц и выполнять перечисленные далее действия для трех вкладок страницы:

• ARP - позволяет отправлять ARP-запрос и запускать ARP-сканирование.
• Доступность узлов - позволяет определить маршрут до узла, выполнять трассировку маршрута (Traceroute), отправлять TCP-запрос, отправлять ICMP-запрос / выполнять и просматривать результаты команды ping.
• DNS - позволяет отправлять DNS-запрос.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

ARP

ARP (Address Resolution Protocol) позволяет просматривать, обновлять и удалять записи ARP-таблицы, где отображается соответствие IP-адресов и MAC-адресов устройств сети. Это важно для контроля сопоставления адресов на канальном уровне.

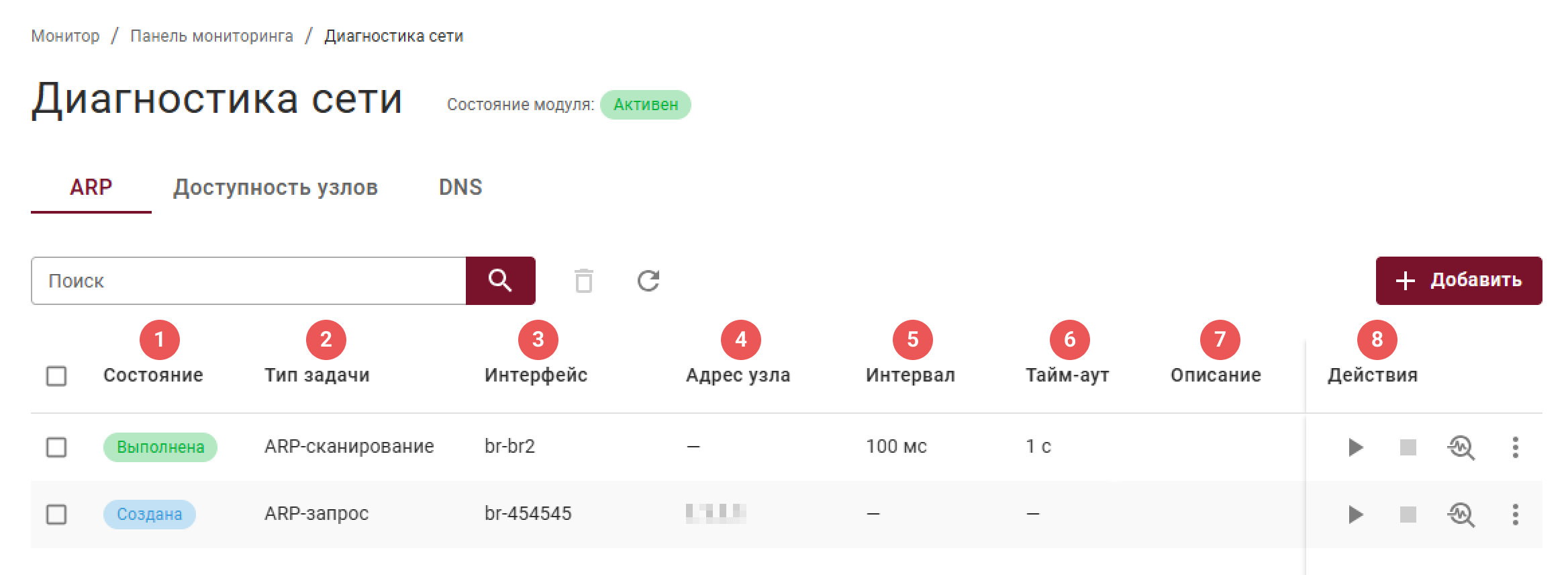

Структура таблицы:

1. Состояние – текущее состояние выполнения задачи диагностики сети: Создана, В работе, Выполнена, Остановлена.
2. Тип задачи – вид выполняемой ARP‑диагностики.
3. Интерфейс – сетевой интерфейс или сетевой адаптер, через который выполняется мониторинг, например, erspan0. Определяет точку подключения к сети для мониторинга.
4. Адрес узла – IP адрес целевого узла или домен для ARP запроса. Для ARP-сканирования ставиться прочерк (–).
5. Интервал – время между последовательными запусками задачи мониторинга. Определяет периодичность выполнения задачи. Для ARP-запроса ставиться прочерк (–).
6. Тайм-аут – максимальное время ожидания результата задачи мониторинга до фиксации сбоя или ошибки. Определяет время, после которого задача считается неуспешной, если ответ не получен. Для ARP-запроса ставиться прочерк (–).
7. Описание – комментарий пользователя к записи.
8. Действия – стандартные иконки для взаимодействия с интерфейсом.

Доступность узлов

Доступность узлов используется для проверки доступности сетевых узлов (устройств) различными методами, включая проверку пинга или других сетевых протоколов, чтобы убедиться, что узлы сети отвечают и функционируют нормально.

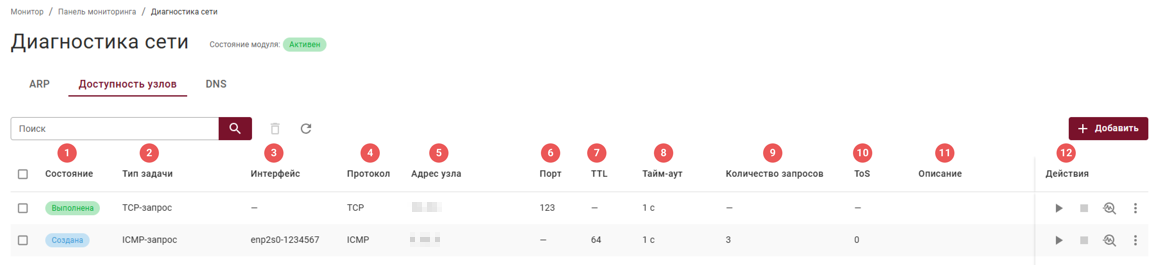

Структура таблицы:

1. Состояние – текущий статус задачи: Создана, В работе, Выполнена, Остановлена.
2. Тип задачи – протокол или метод тестирования доступности и маршрутизации ресурсов в сети: Маршрут до узла, Трассировка маршрута (Traceroute), TCP - запрос, ICMP - запрос.
3. Интерфейс – сетевой интерфейс, через который осуществляется соединение.
4. Протокол – сетевой протокол, используемый для связи: TCP, UDP и др.
5. IP-адрес – IP-адрес устройства или ресурса, с которым устанавливается соединение.
6. Порт – номер порта на устройстве, используемый для конкретного сетевого сервиса или приложения.
7. TTL (Time To Live) – максимальное число переходов пакета через маршрутизаторы в сети, после которого пакет уничтожается.
8. Тайм-аут – максимальное время ожидания ответа на сетевой запрос.
9. Количество запросов – число запросов, отправленных в рамках проверки доступности.
10. ToS (Type of Service) – поле в IP-заголовке, определяющее приоритет и качество обслуживания для пакета.
11. Описание – комментарий пользователя к записи.
12. Действия – стандартные иконки для взаимодействия с интерфейсом.

DNS

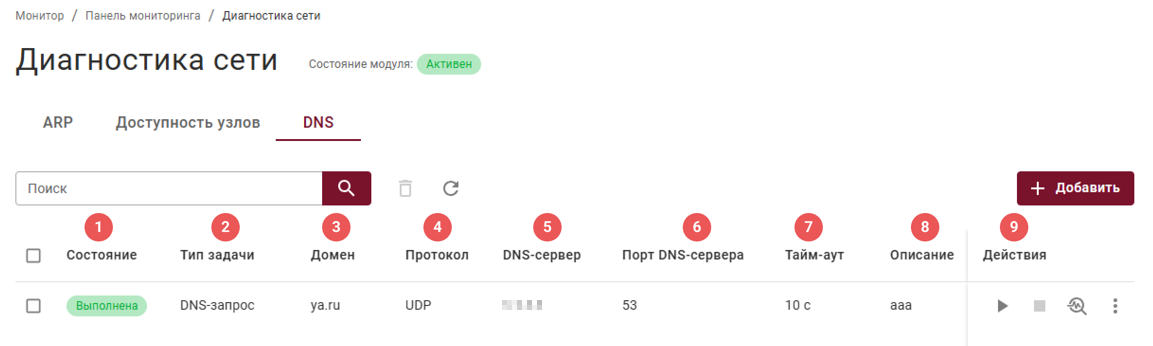

DNS помогает диагностировать проблемы с разрешением доменных имен, позволяя проверить, корректно ли доменные имена сопоставляются с IP-адресами, что критично для сетевого взаимодействия и доступа к ресурсам.

Структура таблицы:

1. Состояние – текущий статус проверки DNS: Создана, В работе, Выполнена, Остановлена.
2. Тип задачи – вид выполняемой DNS-операции или теста (DNS-запрос).
3. Домен – имя домена, для которого производится DNS-запрос.
4. Протокол – сетевой протокол, используемый для DNS-запроса (обычно UDP или TCP).
5. DNS-сервер – IP-адрес домена, к которому направляется запрос.
6. Порт DNS-сервера – номер порта на DNS-сервере, по которому отправляется запрос.
7. Тайм-аут – максимальное время ожидания ответа от DNS-сервера.
8. Описание – комментарий пользователя к записи.
9. Действия– стандартные иконки для взаимодействия с интерфейсом.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

ARP

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек Окно "Добавление записи" для ARP-запроса По умолчанию Вид окна меняется в зависимости от типа задачи.
	Редактирование записи таблицы

Доступность узлов

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек Окно "Добавление записи"
	Редактирование записи таблицы

DNS

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек Окно "Добавление записи"
	Редактирование записи таблицы

Добавление и редактирование записи

Для добавления или редактирования записи используйте кнопку + Добавить либо соответствующие элементы в столбце Действия.

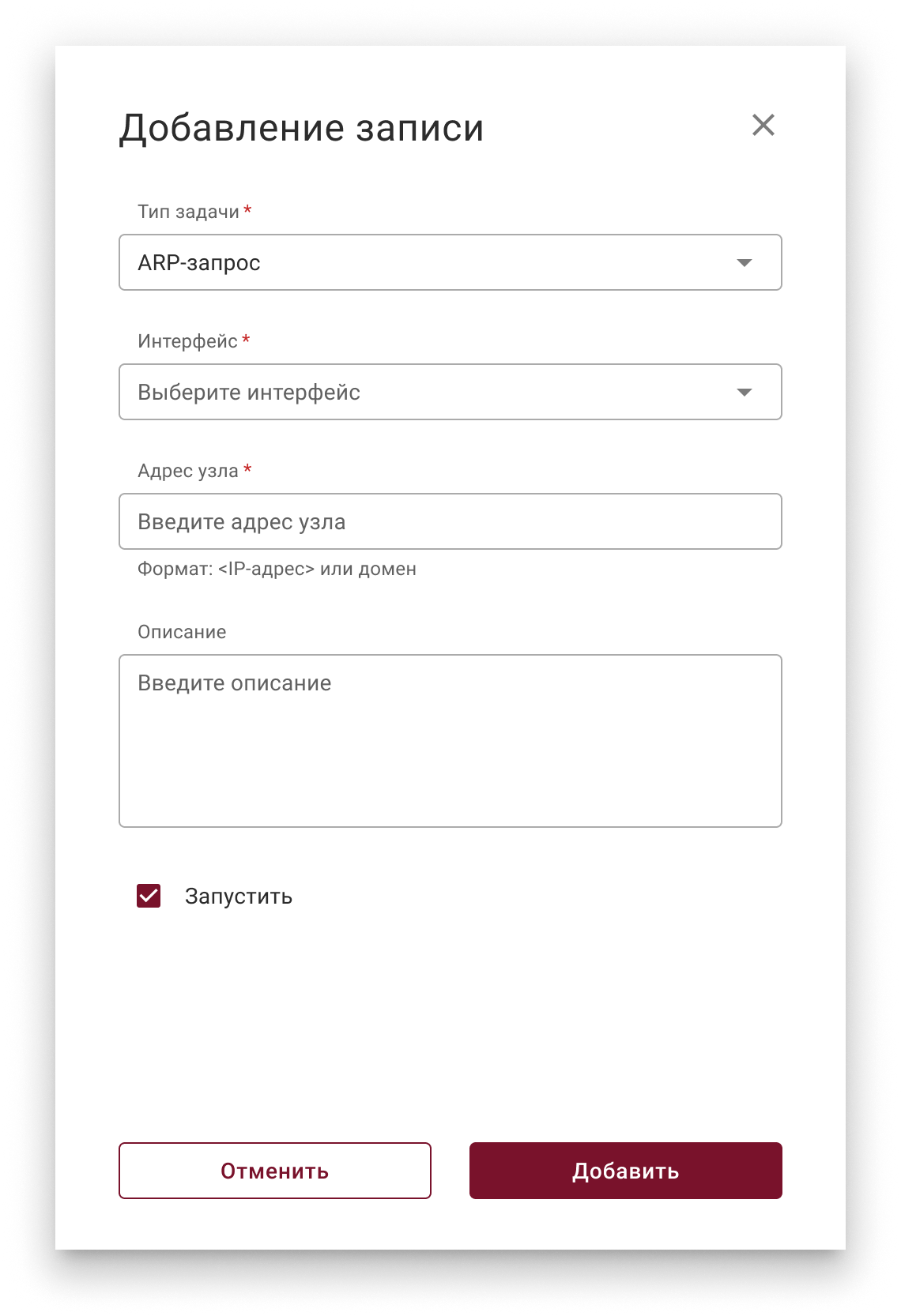

ARP. Нажмите, чтобы развернуть таблицу с параметрами

В окне будет немного отличаться список параметров в зависимости от выбранного типа задачи:
ARP-запрос или ARP-сканирование

Наименование поля	ARP-запрос	ARP-сканирование	Примечание
Тип задачи	+	+
Интерфейс	+	+
Адрес узла	+	–	Формат: <IP - адрес> или домен
Описание		+
☑ Запустить	+	+
Интервал, мс	–	+	По умолчанию: 100
Тайм-аут, с	–	+	По умолчанию: 1
☑ Запустить	+	+	Активация ARP

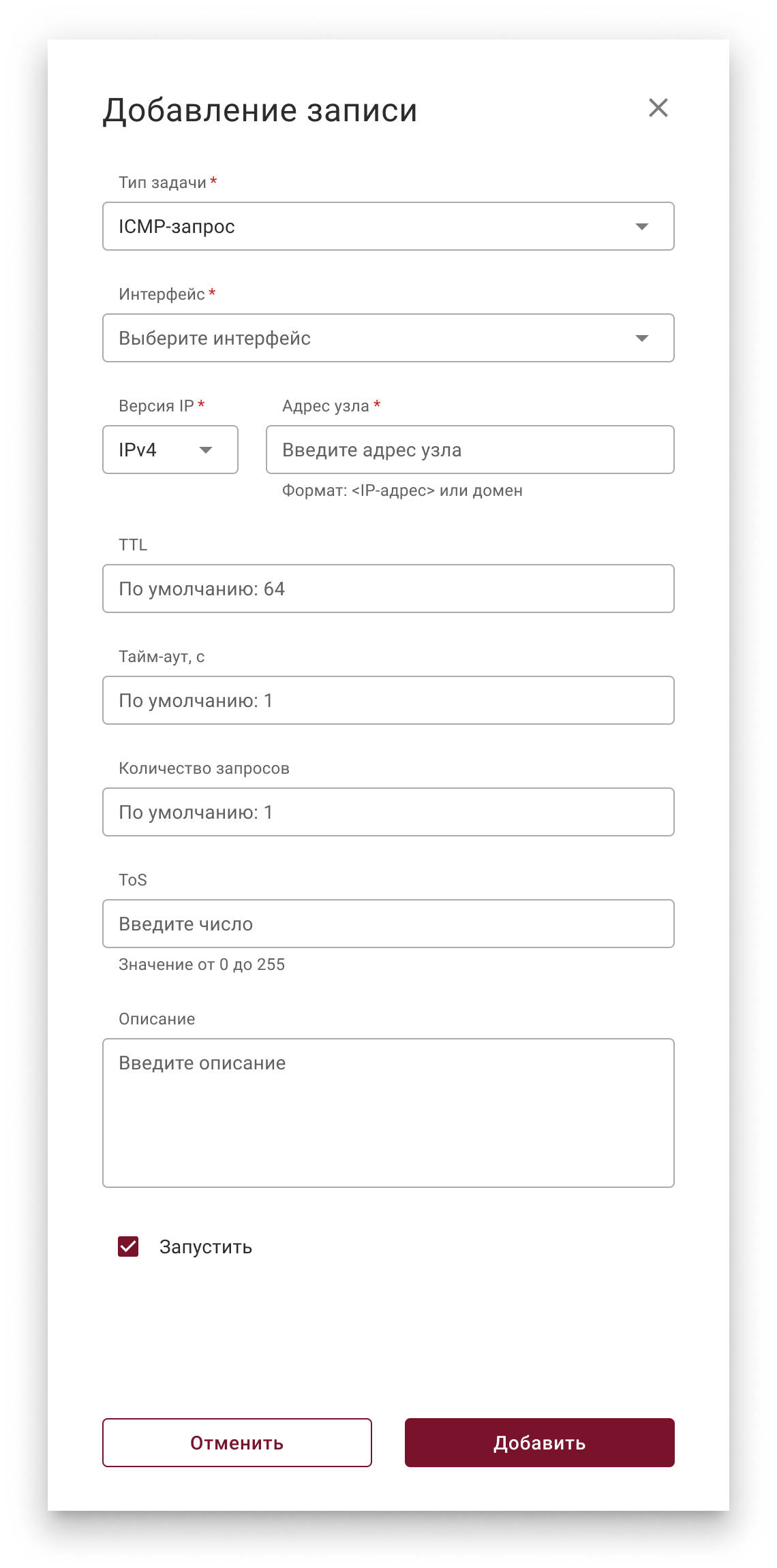

Доступность узлов. Нажмите, чтобы развернуть таблицу с параметрами

Сравнение настраиваемых полей в зависимости от типа задачи доступности узлов

Наименование поля	ICMP-запрос	TCP-запрос	Трассировка маршрута	Маршрут до узла
Тип задачи *	+	+	+	+
Интерфейс*	+	–	+	–
Версия IP*	+	+	+	–
Адрес узла*	+	+	+	+
TTL	+	–	+	–
Тайм-аут, с	+	+	–	–
Количество запросов	+	–	–	–
ToS	+	–	+	–
Описание	+	+	–	+
Порт*	–	+	–	–
Протокол*	–	–	+	–
☑ Запустить	+	+	+	+

*Обязательное поле.

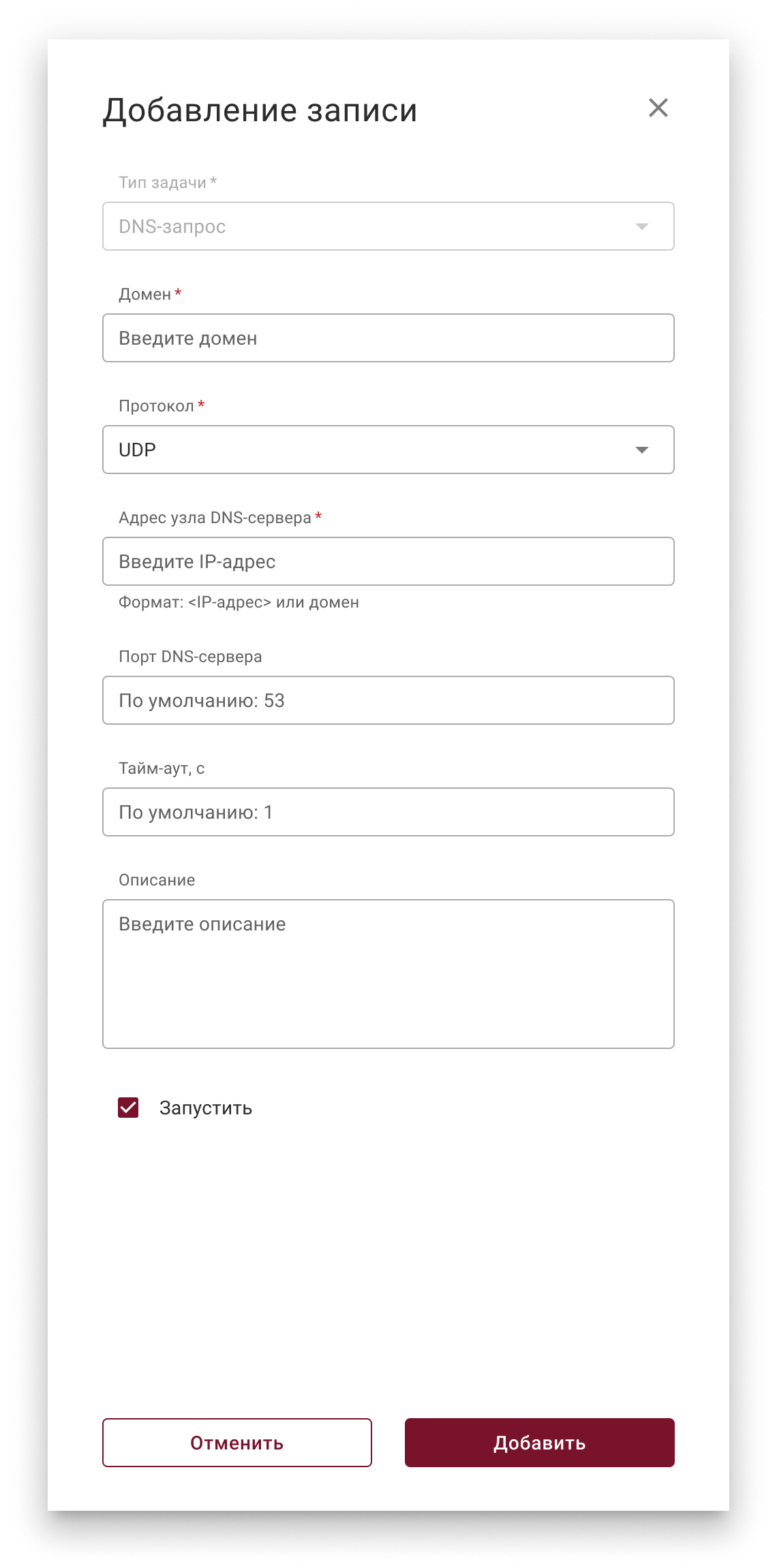

DNS. Нажмите, чтобы развернуть таблицу с параметрами

Параметр	Пример заполнения	Примечание
Тип задачи*	DNS-запрос	Неизменяемое поле
Домен*	ya.ru
Протокол*	UDP
Адрес узла DNS-сервера*	8.8.8.8	Формат: <IP-адрес> или домен.
Порт DNS-сервера	2	По умолчанию: 53
Тайм-аут, с	77	По умолчанию: 1
Описание	–
☑ Запустить	Вкл.	Включает DNS-сервер
