Мониторинг сетевых сессий

Модуль: CtControl

Назначение

Страница Мониторинг сетевых сессий предназначена для отслеживания активных сетевых соединений в системе в режиме реального времени. Страница показывает детали трафика с учетом NAT-трансляций для нахождения проблемы, анализа нагрузки, диагностики соединения и управления безопасностью сети.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

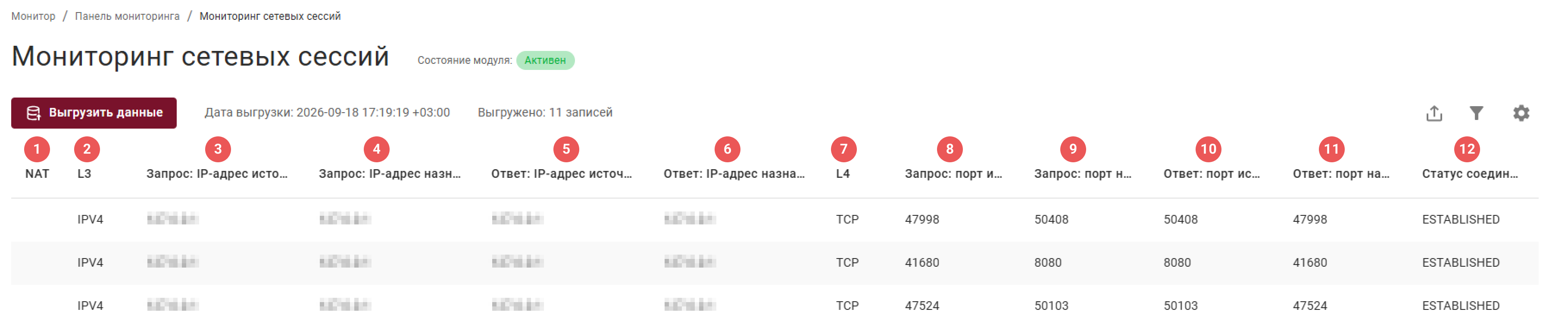

Данные страницы представлены в табличном виде. Таблица отображает как преобразованные, так и оригинальные параметры (IP, порты), что упрощает отладку и аудит.

Структура таблицы:

1. NAT – применялась ли к соединению трансляция сетевых адресов (показывает, изменились ли IP или порты при прохождении через сервер) (Включен/Выключен);
2. L3 – версия IP-протокола сетевого уровня (IPv4 или IPv6);
3. Запрос: IP-адрес источника (src) – IP-адрес источника, инициировавшего соединение;
4. Запрос: IP-адрес назначения (dst) – IP-адрес назначения, на который отправлен пакет;
5. Ответ: IP-адрес источника до NAT – IP-адрес источника в направлении ответа (обычно совпадает с IP-адрес назначения);
6. Ответ: IP-адрес назначения до NAT – IP-адрес назначения в направлении ответа (обычно совпадает с IP-адрес источника);
7. L4 – протокол транспортного уровня (TCP, UDP, GRE, ICMP);
8. Запрос: порт источника (sport) – порт источника в исходном направлении;
9. Запрос: порт назначения (dport) – порт назначения в исходном;
10. Ответ: порт источника до NAT – источника в направлении ответа;
11. Ответ: порт назначения до NAT – порт назначения в направлении ответа;
12. Статус соединения – текущее состояние сессии (например, ESTABLISHED — установлено). Подробнее про состояния соединения см. в 12 пункте таблицы.

примечание

Для выгрузки данных нужно задать критерии - нажать на кнопку Выгрузить данные и отправить запрос. Без этого будет отображена только подсказка.

Элементы управления страницы

Как отображается	Для чего	Что открывает
	Выгрузка данных	Окно выгрузки данных
	Фильтрация данных	Окно фильтрации данных

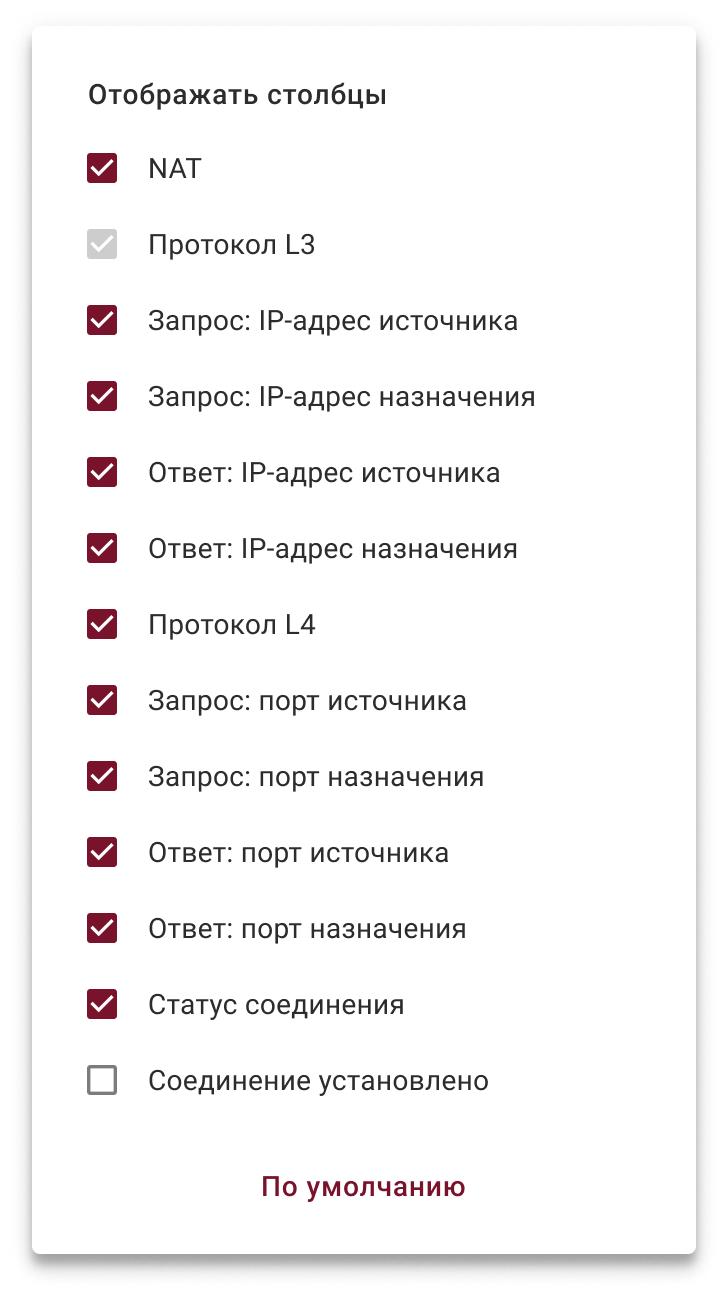

	Настройка отображения столбцов	Окно настроек

Выгрузка и фильтрация данных для мониторинга

Для выгрузки или фильтрации данных мониторинга сетевых сессий нужно настроить параметры для уровней:

• L3 OSI (сетевой);
• L4 OSI (транспортный).

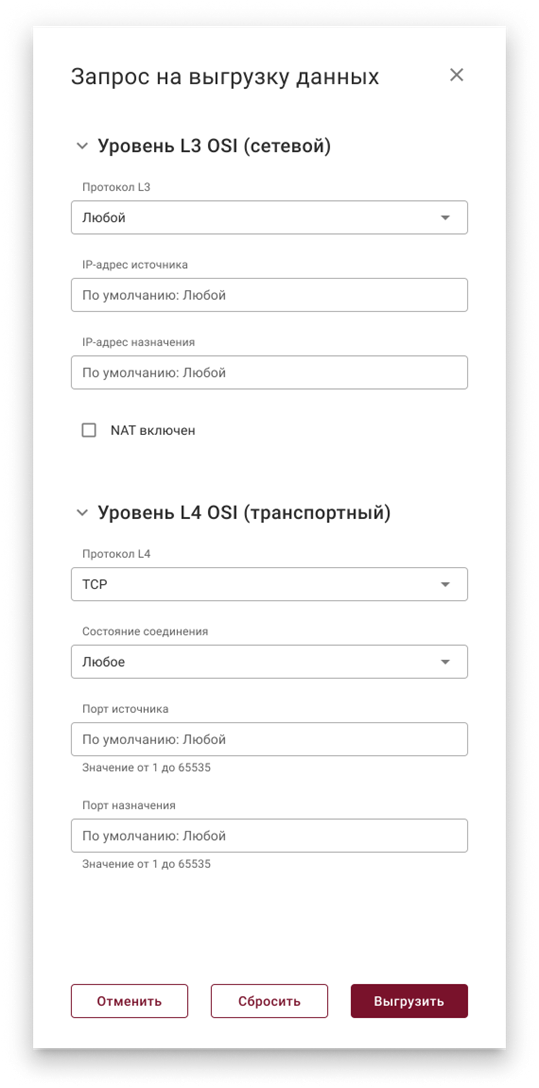

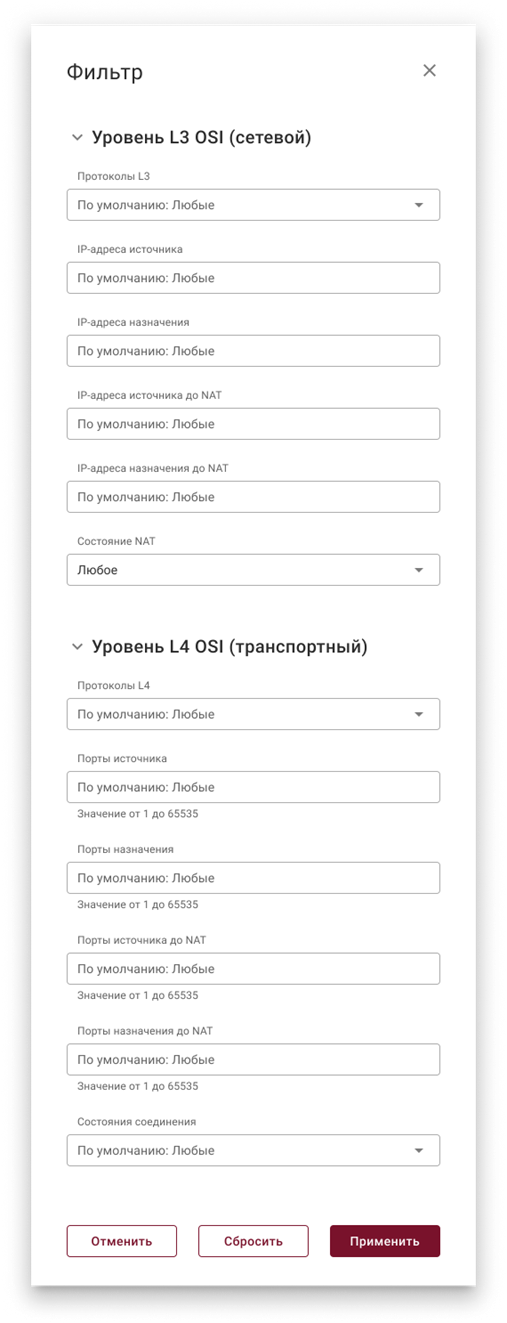

Параметры модальных окон Запрос на выгрузку данных и Фильтр частично совпадают и приведены в таблице.

Нажмите, чтобы развернуть таблицу с параметрами

№ п/п	Параметр	Выгрузка	Фильтр	Примечание
Уровень L3 OSI (сетевой):
1	Протокол(ы) L3	➕	➕	Варианты выбора: Любой/ Любые, IPv4, IPv6
2	IP-адрес(а) источника	➕	➕
3	IP-адреса назначения	➕	➕
4	Чекбокс NAT включен	➕	-	Активирует NAT при выгрузке данных
5	IP-адреса источника до NAT	-	➕
6	IP-адрес назначения до NAT	-	➕
7	Состояние NAT	-	➕	Варианты выбора: Включен, Выключен, Любое
Уровень L4 OSI (транспортный):
8	Протокол(ы) L4	➕	➕	Варианты выбора: Любой/ Любые (из списка), Другой (если нет нужного протокола при выгрузке данных), UDP, TCP, GRE, ICMP
9	Номер протокола L4*	➕	-	Если выбран Другой в качестве протокола L4, обязательное поле. Формат: 00, где номер — это 16‑ричное число от 00 до FF (например: 1A)
10	Порт(ы) источника	➕	➕	Значение от 1 до 65535
11	Порт(ы) назначения	➕	➕	Значение от 1 до 65535
12	Состояние соединения	➕	➕	Варианты выбора: Любое/ Любые, NONE, SYN_SENT, SYN_RECV, ESTABLISHED, FIN_WAIT, CLOSE_WAIT, LAST_ACK, TIME_WAIT, CLOSE, LISTEN. Подробнее про состояние соединения тут Обозначение Пояснение Основные состояния (активная фаза): SYN_SENT Клиент отправил первый пакет (SYN) для открытия соединения и ждет ответа от сервера. Соединение еще не установлено SYN_RECV Сервер получил SYN от клиента и отправил ответный пакет (SYN‑ACK). Он ждет финального подтверждения (ACK) от клиента ESTABLISHED Полноценное рабочее соединение. Трехстороннее рукопожатие завершено, данные могут передаваться в обе стороны Состояния закрытия (финализация): FIN_WAIT Одна из сторон отправила пакет FIN (запрос на закрытие) и ждет подтверждения от другой стороны CLOSE_WAIT Сервер получил FIN от клиента и перешел в режим ожидания. Он сообщает приложению, что клиент хочет закрыться, но сам еще может досылать остатки данных LAST_ACK Состояние, когда сторона, получившая FIN, сама отправила свой FIN и ждет последнего подтверждения (ACK), чтобы окончательно "умереть" TIME_WAIT Соединение фактически закрыто, но запись удерживается в памяти еще некоторое время (обычно 1–2 минуты). Это нужно, чтобы пакеты, которые могли задержаться в сети, не были ошибочно приняты в новом соединении с теми же портами CLOSE Финальная точка. Соединение полностью закрыто. В таблице conntrack записи с таким статусом обычно живут считанные секунды перед удалением Специфические состояния: NONE Техническое состояние. Часто означает, что запись в таблице только создается, или протокол (например, UDP) не имеет состояний вовсе, но система Netfilter использует этот маркер для внутренней логики LISTEN Это состояние сокета на сервере, означающее, что порт открыт и ждет входящих подключений. conntrack начинает отслеживать процесс только с момента появления первого пакета. В таблице активных соединений conntrack вы редко увидите LISTEN
13	Порты источника до NAT	-	➕	Значение от 1 до 65535
14	Порты назначения до NAT	-	➕	Значение от 1 до 65535

*Обязательное поле.

Для применения настроек нужно нажать на кнопку Выгрузить или Применить в зависимости от модального окна.
