АRP-таблица

Модуль: ARPСontrol

Назначение

Страница ARP-таблица предназначена для просмотра и управления таблицей соответствия IP- и MAC-адресов по протоколу ARP (Address Resolution Protocol). Данный раздел позволяет пользователю просматривать динамически изученные записи, управлять статическими ARP-записями, а также настраивать функцию ARP-прокси на сетевых интерфейсах.

Страница ARP-таблица состоит из следующих вкладок:

• Состояние – отображение текущего состояния динамической и статической ARP-таблицы;
• Конфигурация – создание и управление статическими ARP-записями;
• ARP-прокси – управление функцией ARP-прокси на выбранных сетевых интерфейсах.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

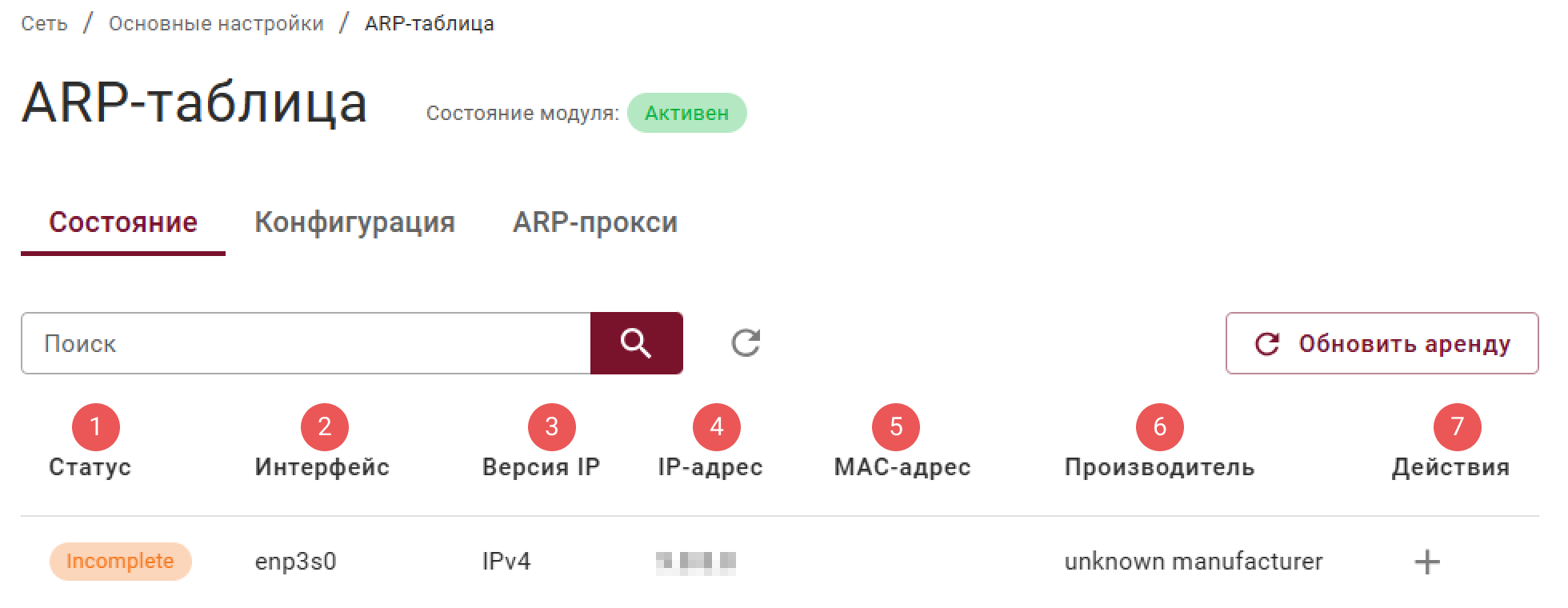

Состояние

На вкладке Состояние отображается текущее содержимое ARP-кэша устройства в режиме реального времени.

Структура таблицы:

1. Статус – текущее состояние ARP-записи в кэше. Возможные значения:
   • Reachable – адрес достижим, запись актуальна;
   • Stale – запись устарела, требуется проверка при следующем обращении;
   • Delay – ожидание подтверждения достижимости;
   • Probe – активная проверка достижимости адреса;
   • Incomplete – разрешение адреса не завершено;
   • Failed – попытка разрешения адреса завершилась неудачно;
   • Permanent – постоянная статическая запись;
   • Noarp – запись для интерфейса без поддержки ARP;
   • None – состояние не определено.
2. Интерфейс – имя сетевого интерфейса, через который доступен узел;
3. Версия IP – протокол сетевого уровня (IPv4 или IPv6). Прочерк (–), если протокол не определен;
4. IP-адрес – IP-адрес узла;
5. MAC-адрес – аппаратный адрес сетевого адаптера узла;
6. Производитель – производитель сетевого оборудования, определённый по MAC-адресу.

примечание

Вкладка Состояние отображает динамические данные из ядра операционной системы. Записи создаются и удаляются автоматически в процессе работы сети. Для создания постоянных ARP-записей используйте вкладку Конфигурация.

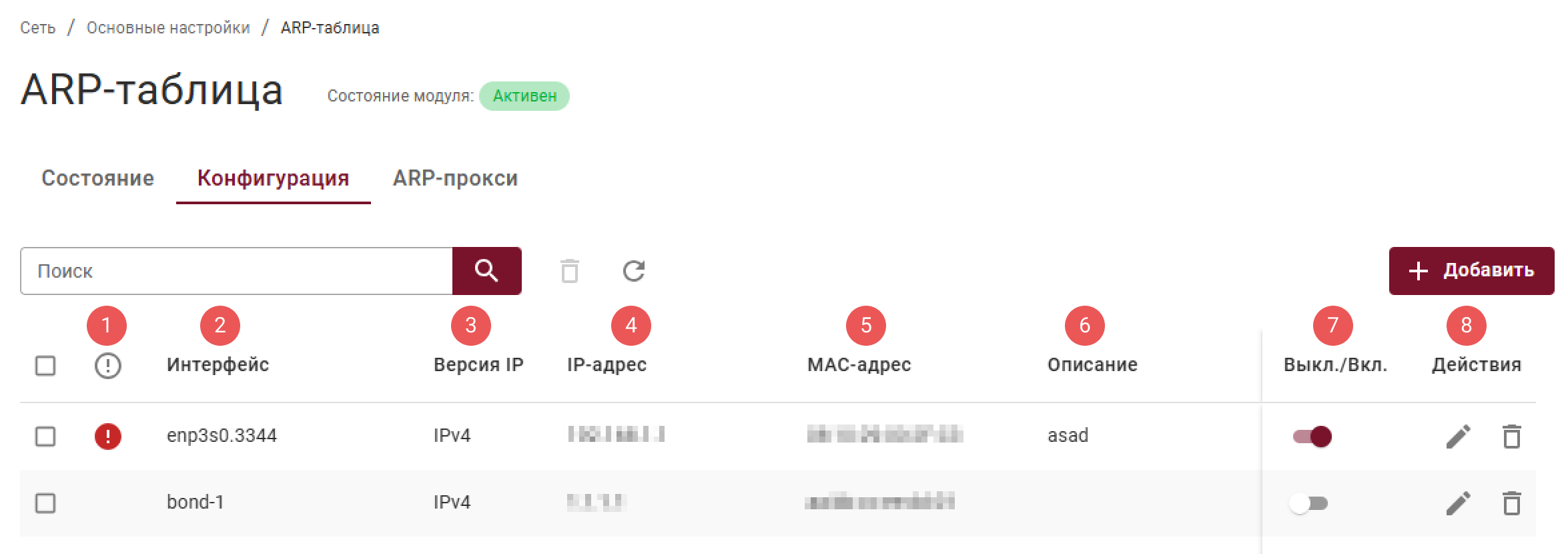

Конфигурация

На вкладке Конфигурация пользователь с ролью Администратор может создавать, редактировать и удалять статические ARP-записи.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Интерфейс – имя сетевого интерфейса, для которого создана статическая запись.
3. Версия IP – протокол сетевого уровня (IPv4 или IPv6).
4. IP-адрес – IP-адрес узла, для которого задаётся статическое соответствие.
5. MAC-адрес – аппаратный адрес, который будет использоваться для указанного IP-адреса.
6. Описание – произвольный текстовый комментарий к записи.
7. Выкл./Вкл. – переключатель состояния записи (активна/неактивна).
8. Действия – стандартные иконки.

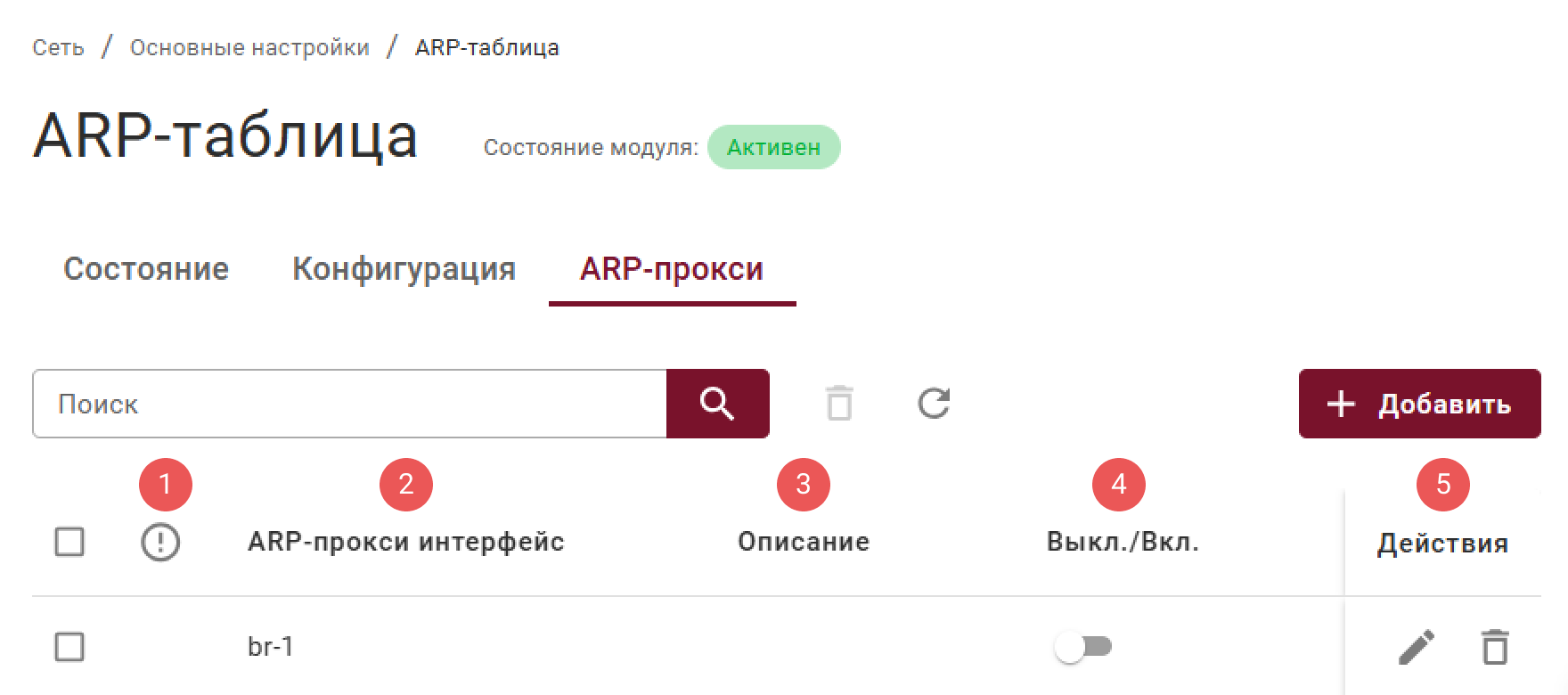

ARP-прокси

Вкладка ARP-прокси предназначена для управления функцией ARP-прокси на сетевых интерфейсах. Активация этой функции позволяет устройству отвечать на ARP-запросы от имени других хостов, что необходимо для обеспечения связности между устройствами в разных физических сегментах сети, когда они логически находятся в одной подсети.

На данной вкладке отображается список всех интерфейсов, для которых настроен ARP-прокси.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. ARP-прокси интерфейс – сетевой интерфейс, на котором активирована функция ARP-прокси;
3. Описание – комментарий пользователя к записи;
4. Выкл./Вкл. – переключатель для быстрой активации или деактивации функции на интерфейсе;
5. Действия – стандартные иконки.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Состояние

Как отображается	Для чего
	Удаляет и перезаписывает данные аренды
	Добавление записи в конфигурацию

Конфигурация

Как отображается	Для чего
	Добавление и редактирование записи

ARP-proxy

Как отображается	Для чего
	Добавление и редактирование записи

Настройки

Состояние и конфигурация

Параметры настроек вкладок Состояние и Конфигурация совпадают и приведены в таблице.

Модальное окно	Параметр	Пример заполнения	Значение
	Интерфейс*	ens23	Выпадающий список для выбора сетевого интерфейса
	IP-адрес*	192.168.1.1	Поле для ввода IP-адреса. Поддерживаются форматы ipv4 и ipv6
	MAC-адрес*	2001:db8:10:ad12	Поле для ввода MAC-адреса в формате XX:XX:XX:XX:XX:XX
	Описание	-	Произвольный комментарий пользователя
	☑ Включить	Вкл./Выкл.	Включение/отключение записи

* Обязательное поле.

ARP-proxy

к сведению

При добавлении ARP-прокси интерфейса в списке отображаются только те интерфейсы, которые еще не были добавлены в таблицу.

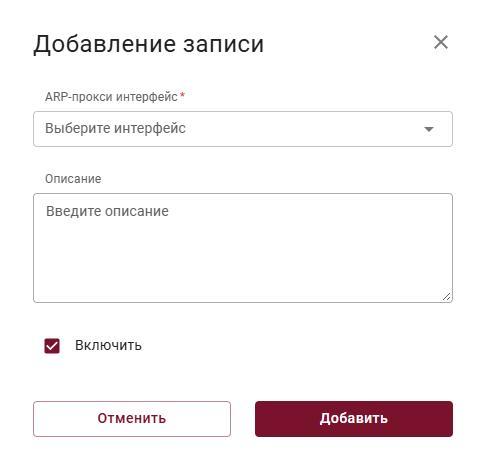

Модальное окно	Параметр	Описание
	ARP-прокси интерфейс*	Поле обязательно, при редактировании не изменить
	Описание	Произвольный комментарий пользователя
	☑ Включить	Включение/ отключение функции ARP-прокси на выбранном интерфейсе

* Обязательное поле.
