L1 Физические интерфейсы

Модуль: EthControl

Назначение

Страница L1: Физические интерфейсы предназначена для отображения информации о физических сетевых интерфейсах Рубикон Nova, их текущем состоянии и для выполнения базовых операций с ними.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

Страница состоит из следующих вкладок:

Состояние

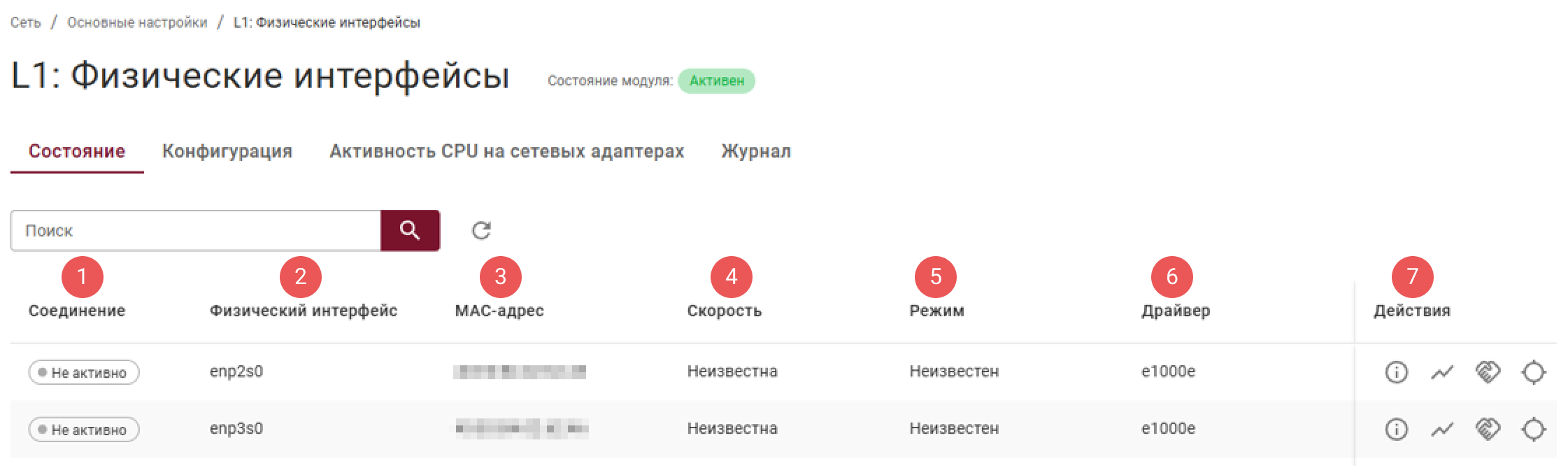

На вкладке Состояние отображается список всех физических сетевых интерфейсов, обнаруженных системой, и их основные параметры в режиме реального времени.

Структура таблицы:

1. Соединение – цветовой индикатор и текстовое описание статуса физического соединения (линка) интерфейса:
   • Активно (зеленый индикатор) – интерфейс подключен, физический линк установлен;
   • Не активно (красный индикатор) – интерфейс не подключен или физический линк отсутствует (например, кабель не подключен).
2. Физический интерфейс – системное имя интерфейса;
3. МАС-адрес – аппаратный МАС-адрес интерфейса;
4. Скорость – максимально возможная скорость передачи данных данного интерфейса;
5. Режим – режим работы интерфейса;
6. Драйвер – имя используемого драйвера для данного сетевого адаптера;
7. Действия – стандартные иконки для взаимодействия с интерфейсом.

осторожно

Функция идентификации работает только при установке системы на физическом устройстве и только на сетевых интерфейсах с аппаратной поддержкой LED-индикации.

Конфигурация

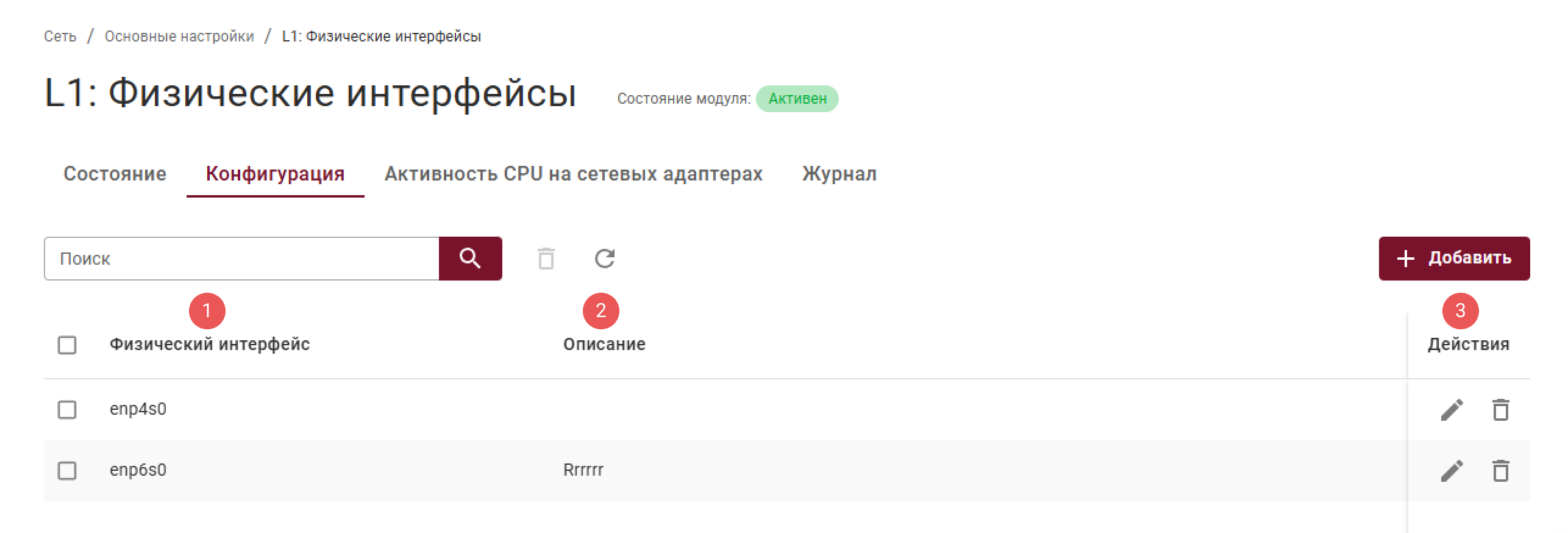

На вкладке Конфигурация администратор может задавать описания для физических сетевых интерфейсов.

Структура таблицы:

1. Физический интерфейс – системное имя интерфейса;
2. Описание – произвольный комментарий Оператора к записи;
3. Действия – стандартные иконки.

осторожно

При удалении записи удаляется только созданное описание интерфейса, сам физический интерфейс остается в системе.

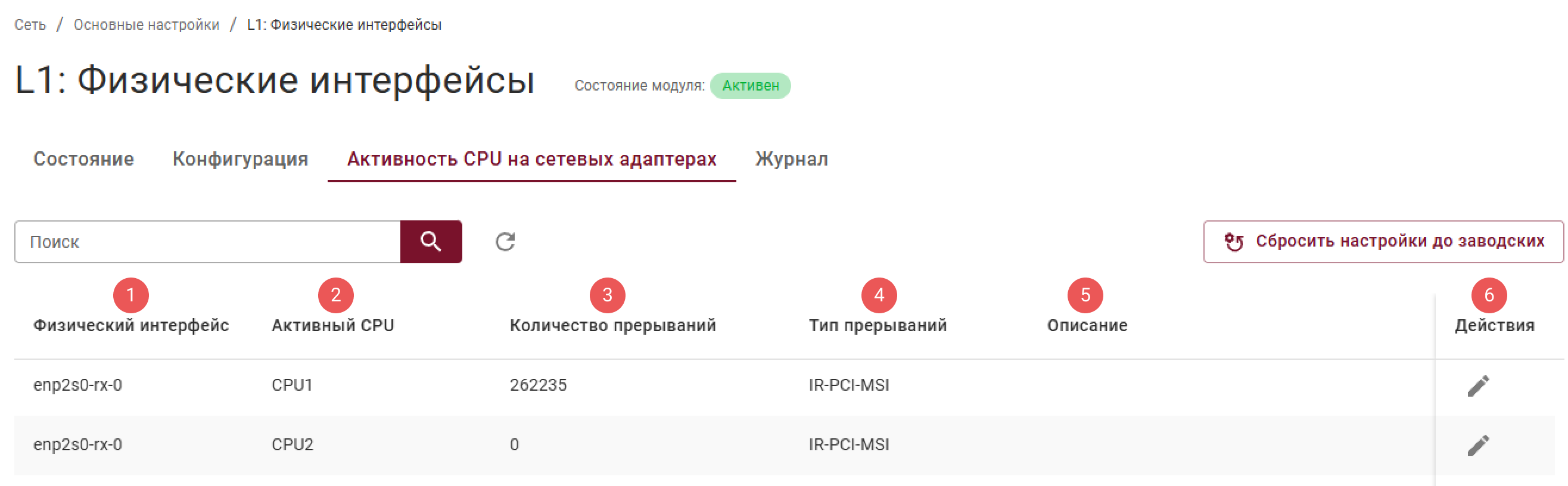

Активность CPU на сетевых адаптерах

Вкладка Активность CPU на сетевых адаптерах предназначена для просмотра параметров активности CPU на сетевых адаптерах с целью анализа загруженности системы.

Структура таблицы:

1. Физический интерфейс – системное имя интерфейса;
2. Активный CPU – СPU, активно использующийся для обработки прерываний;
3. Количество прерываний – количество прерываний CPU;
4. Тип прерываний – поддерживаемые режимы прерываний;
5. Описание – произвольный комментарий пользователя;
6. Действия – стандартные иконки.

Журнал

Вкладка Журнал предназначена для просмотра журналов событий функционирования физических интерфейсов Рубикон Nova.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Состояние

Как отображается	Для чего	Открывает окно

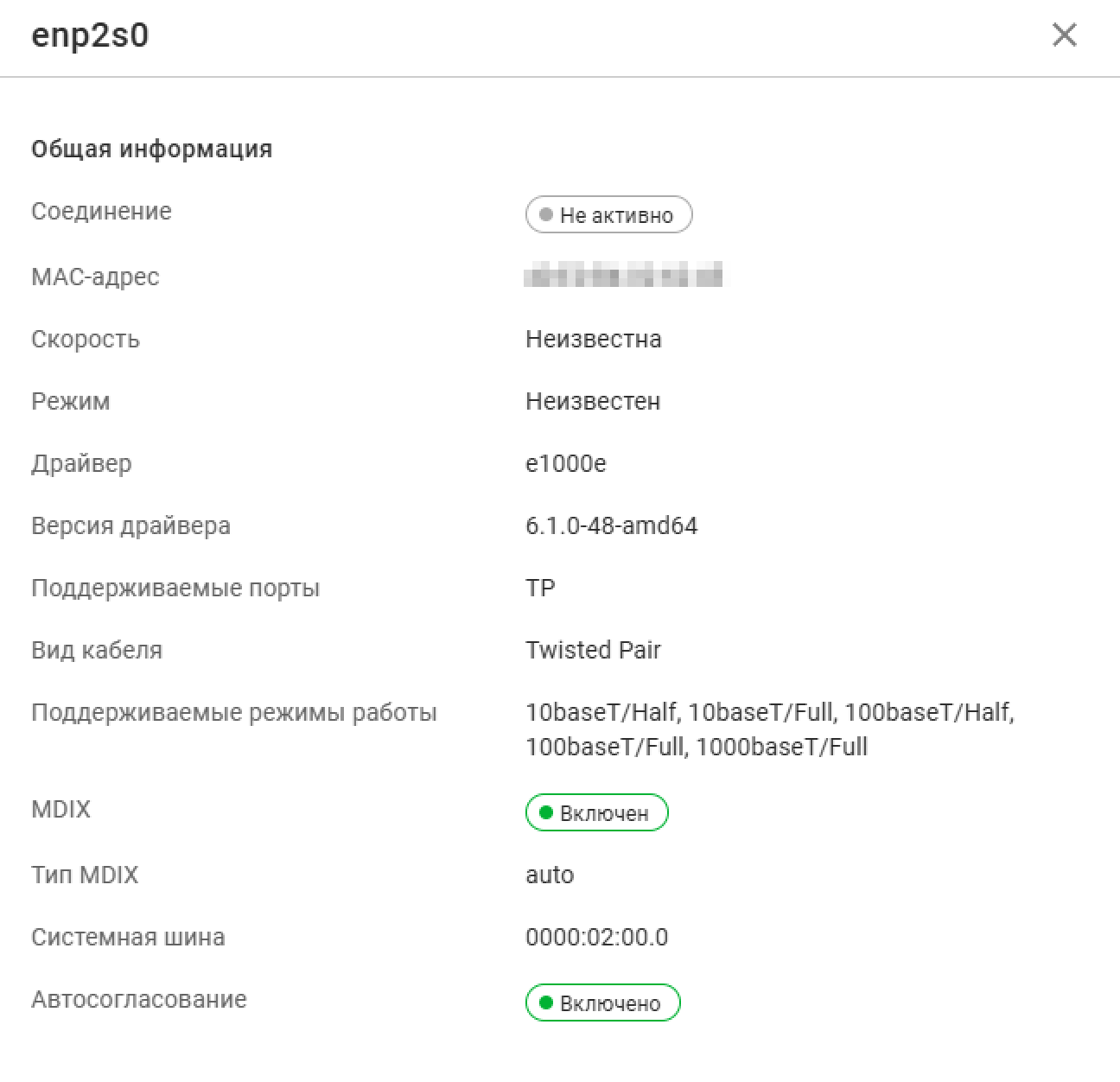

	Просмотр более детальной информации по записи	Физический интерфейс

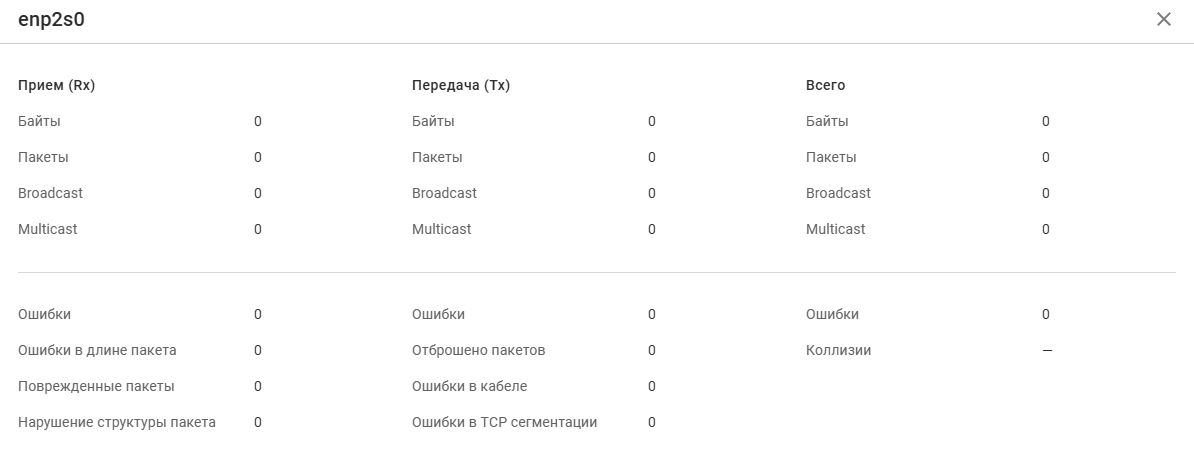

	Просмотр статистики	Физический интерфейс

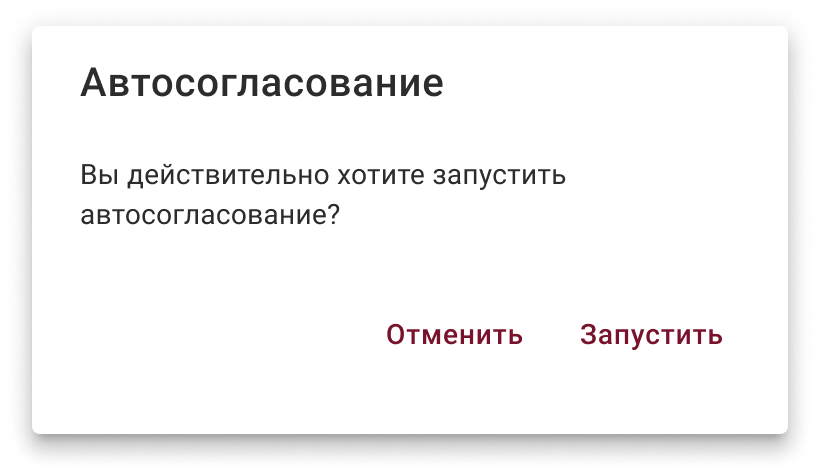

	Запуск автосогласования	Автосогласование

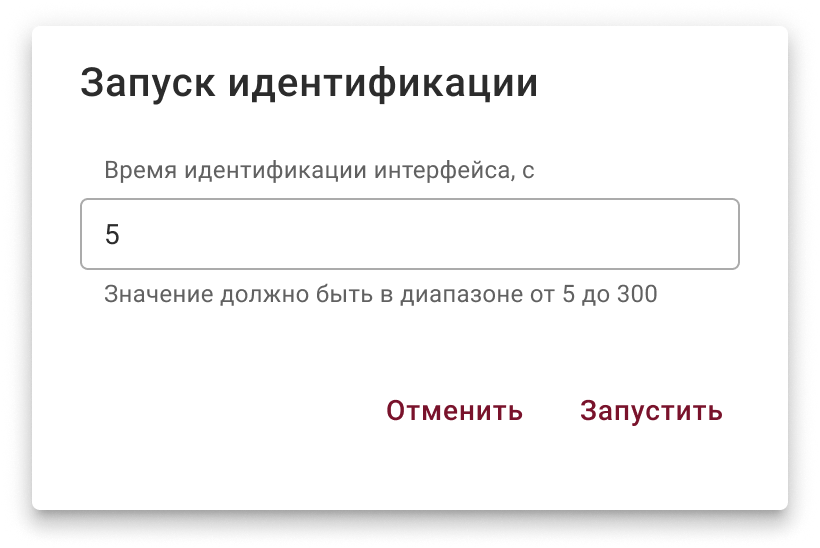

	Запуск идентификации	Запуск идентификации

Конфигурация

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Добавление/ Редактирование записи
	Редактирование записи таблицы

Активность CPU на сетевых адаптерах

Как отображается	Для чего	Открывает окно

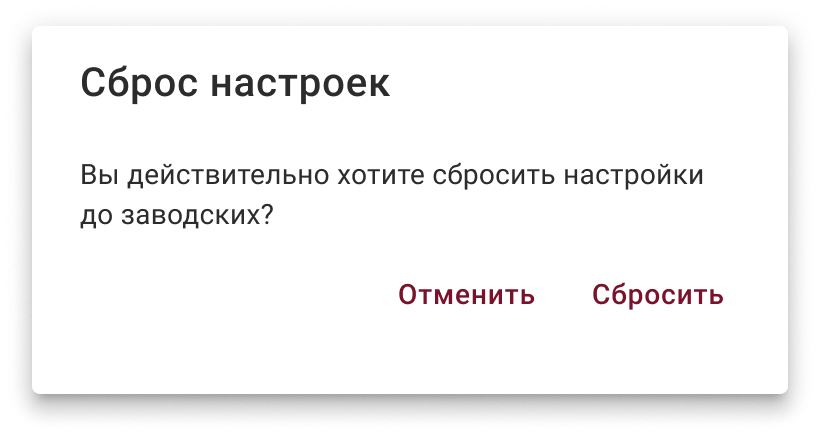

	Сброс настроек до заводских	Сброс настроек
	Редактирование	Редактирование записи

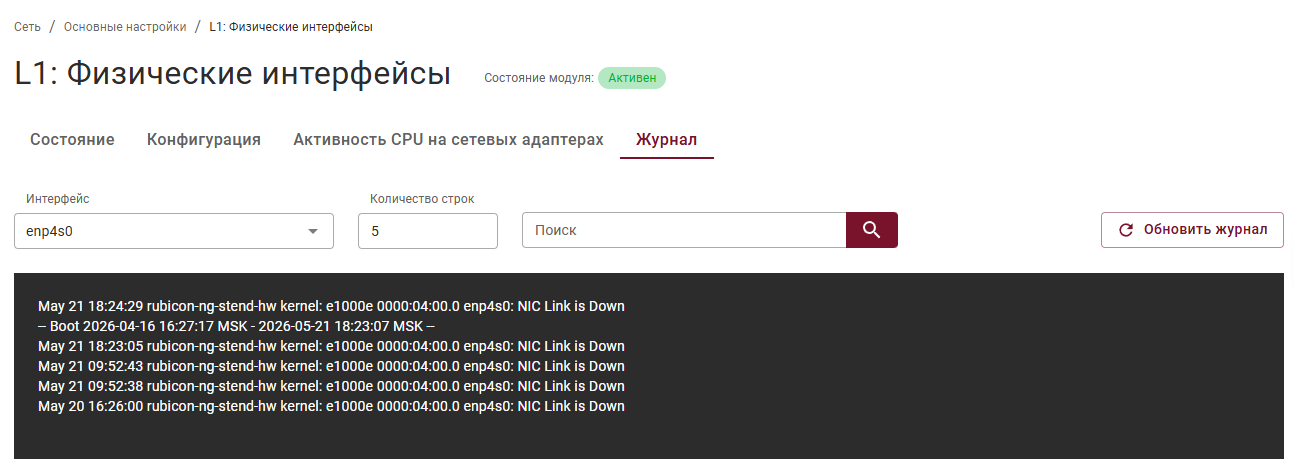

Журнал

По умолчанию интерфейс не выбран. Для отображения журнала необходимо выбрать Интерфейс из выпадающего списка. Пока интерфейс не выбран, в области журнала будет отображаться подсказка.

Конфигурация: настройки

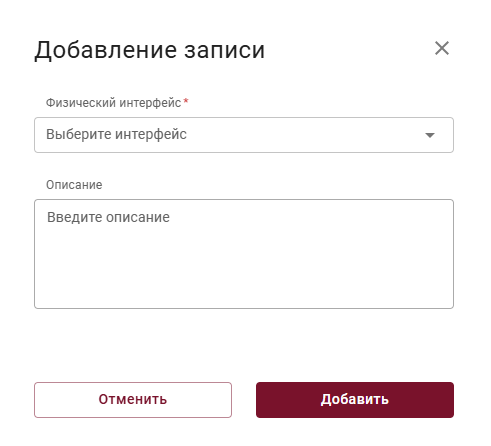

Добавление и редактирование физического интерфейса

Пользователь может добавить в таблицу Конфигурация запись или отредактировать ее при выполнении следующих действий:

1. Перейти на страницу Сеть ⟶ Основные настройки ⟶ L1: Физические интерфейсы ⟶ Конфигурация;
2. Нажать
   • на кнопку + Добавить в правом верхнем углу страницы – для добавления;
   • на иконку в Действиях таблицы – для редактирования записи.

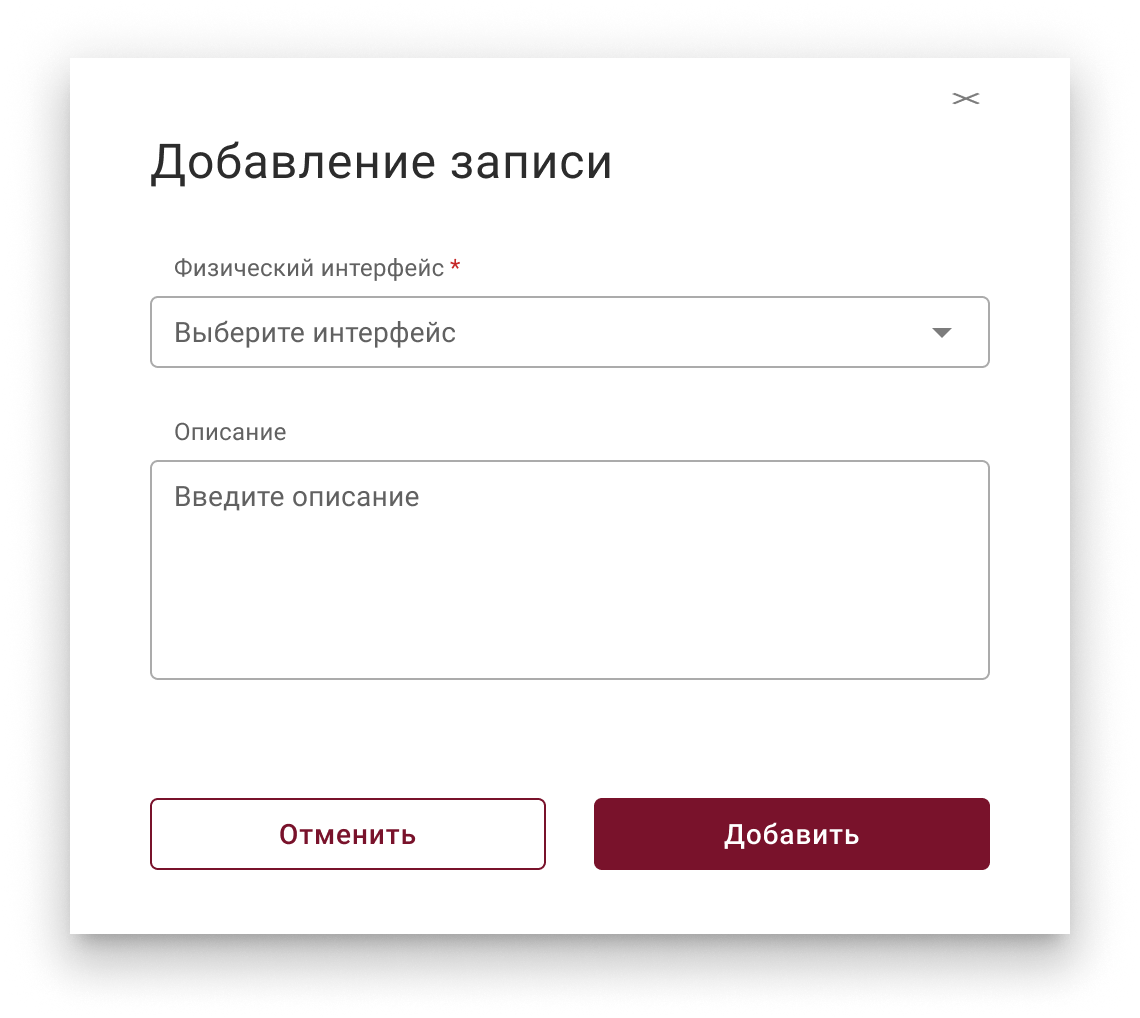

3. В открывшемся окне модальном Добавление/Редактирование записи добавить обязательный параметр Физический интерфейс из выпадающего списка. Данный параметр невозможно изменить в окне "Редактирование записи";
4. Для применения выбранных настроек добавления или редактирования записи нажать на кнопку Добавить или Сохранить соответственно.

Активность CPU на сетевых адаптерах: настройки

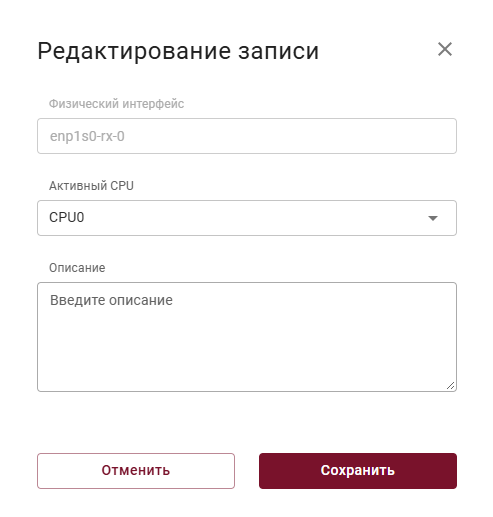

Редактирование активного CPU

Пользователь может отредактировать запись таблицы Активность CPU на сетевых адаптерах при выполнении следующих действий:

1. Перейти на страницу Сеть ⟶ Основные настройки ⟶ L1: Физические интерфейсы ⟶ Активность CPU на сетевых адаптерах;
2. Нажать на иконку в Действиях таблицы;

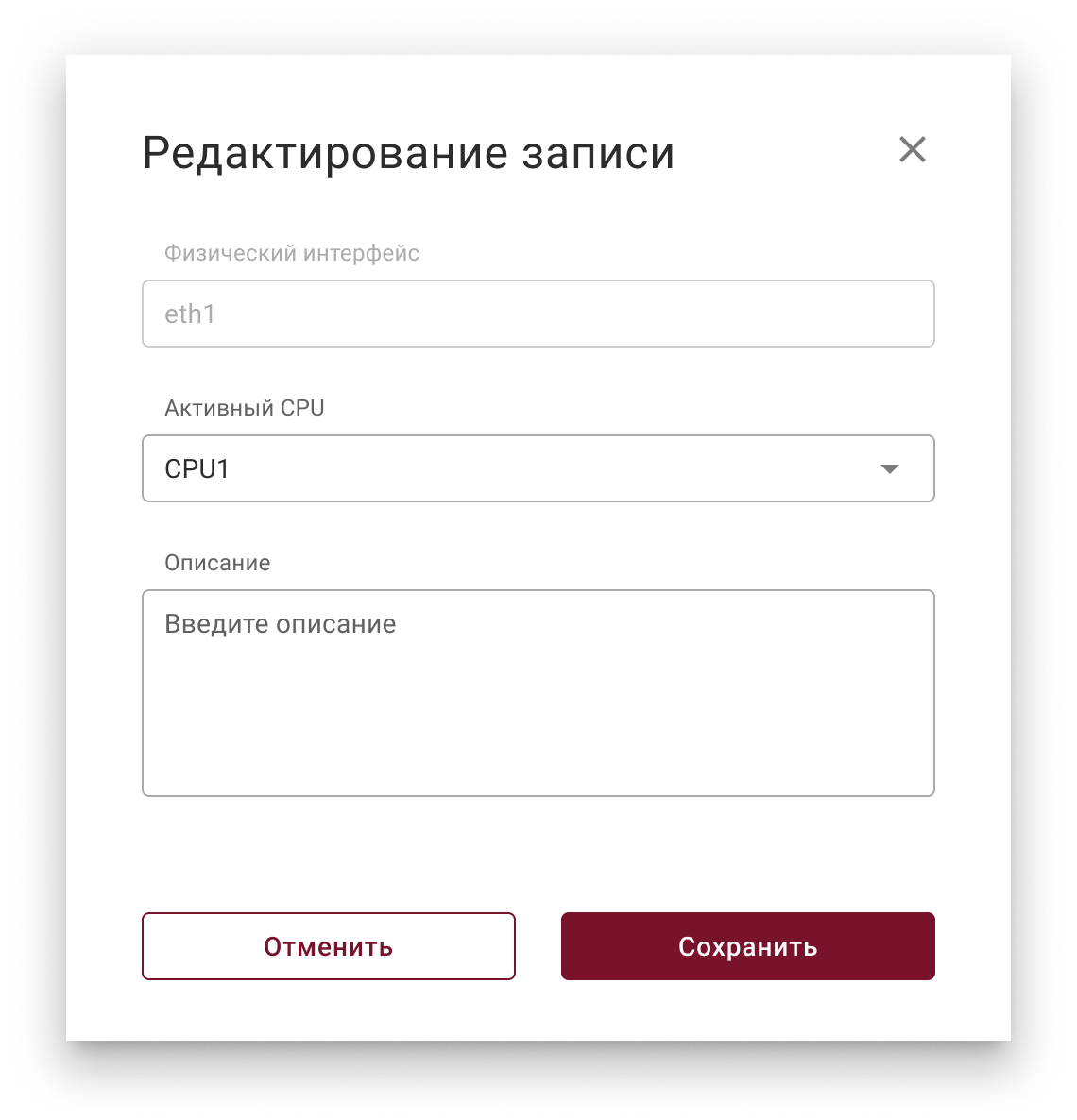

3. В открывшемся модальном окне "Редактирование записи" настроить следующие параметры:
   • Активный CPU – выбор из доступных и определенных системой;
   • Описание – необязательный комментарий пользователя.
   примечание

   В модальном окне отображается параметр Физический интерфейс без возможности редактирования.

4. Для применения выбранных настроек нажать на кнопку Сохранить.
