L2 Агрегация интерфейсов

Модуль: LAGControl

Назначение

Страница Агрегация интерфейсов предназначена для объединения нескольких физических сетевых интерфейсов в один логический канал (агрегированную группу). Эта технология, также известная как bonding, используется для повышения пропускной способности и обеспечения отказоустойчивости сетевых соединений.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

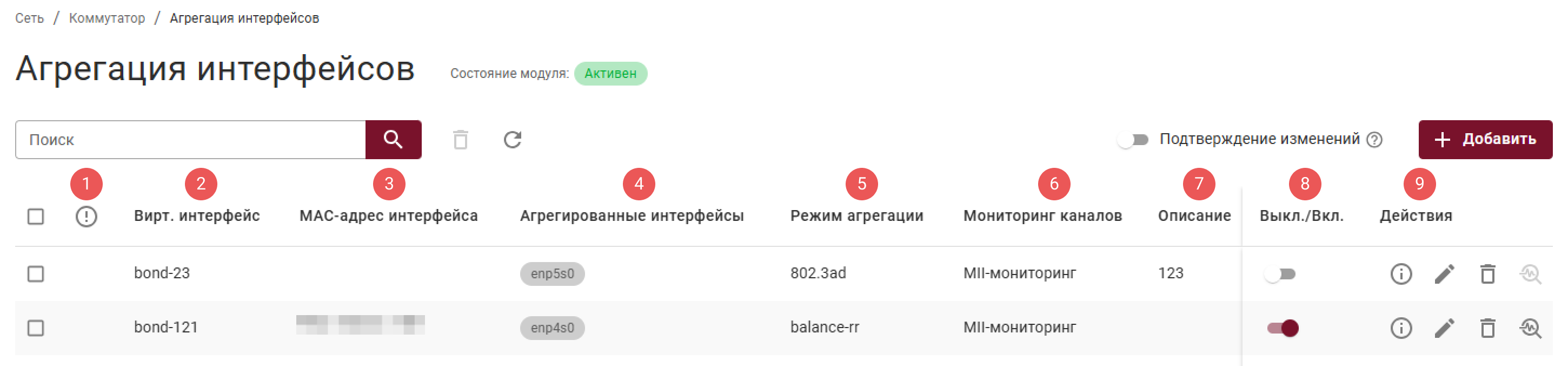

На странице представлена таблица со списком всех созданных агрегированных интерфейсов.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Вирт. интерфейс – имя созданного агрегированного интерфейса;
3. МАС-адрес интерфейса – МАС-адрес агрегированного интерфейса;
4. Агрегированные интерфейсы – список физических интерфейсов, входящих в данную группу;
5. Режим агрегации – выбранный режим работы (например, balance-rr);
6. Мониторинг каналов – используемый метод проверки доступности каналов;
7. Описание – произвольный комментарий пользователя;
8. Выкл./Вкл. – переключатель для быстрой активации/деактивации группы;
9. Действия – стандартные иконки.

к сведению

При удалении агрегированного интерфейса все его настройки, включая привязку физических портов, будут удалены.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Как отображается	Для чего
	Подтверждение изменений
	Добавление и редактирование записи

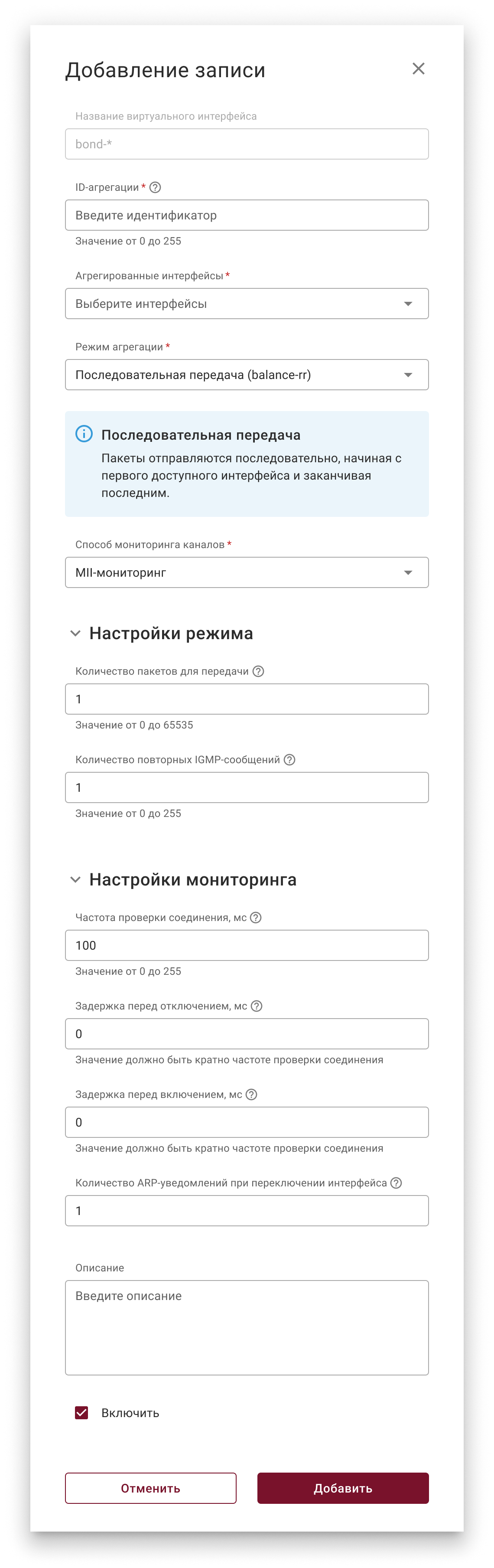

Добавление и редактирование агрегированного интерфейса

Параметры модальных окон Добавление/ Редактирование записи совпадают и приведены в таблице.

Модальное окно	Параметр	Значения
	Название виртуального интерфейса	Формируется автоматически в момент заполнения соответствующих полей: bond-ID-агрегации. Общая длина названия виртуального интерфейса не может превышать 15 символов
	ID-агрегации*	Уникальный идентификатор группы. На его основе создается интерфейс с именем bond-ID-агрегации. Значение от 0 до 255. По умолчанию: -
	Агрегированные интерфейсы*	Выбор из списка доступных, определенных системой физических интерфейсов
	Режим агрегации*	Выпадающий список для выбора алгоритма распределения трафика.
	Способ мониторинга каналов*	Неизменяемое поле при редактировании. Выбор метода проверки работоспособности интерфейсов в группе (MII-мониторинг, ARP-мониторинг)
	Настройки режима Параметр Значения Количество пакетов для передачи Оригинал: packets_per_slave. Количество пакетов, через которое произойдет переключение на следующий сетевой интерфейс. Значение от 0 до 65535 Количество повторных IGMP-сообщений Оригинал: resend_igmp. Определяет, какое количество отчетов о принадлежности группе (IGMP membership) отсылать при возникновении отказа. Один отчет отсылается немедленно, после возникновения отказа. Последующие пакеты отправляются с интервалом в 200 мс. Значение от 0 до 255 Приоритет AD (Aggregate Device) Оригинал: ad_actor_sys_prio. Определяет приоритет устройства, которое используется для определения порядка инициализации и управления агрегированными связями между устройствами. Значение от 1 до 65535 Политика выбора агрегатора Оригинал: ad_select. Определяет логику выбора агрегации: Стабильность (stable), Пропускная способность (bandwidth), Количество портов (count) Ключ порта (port-key) Оригинал: ad_user_port_key. Используется для идентификации физических портов, входящих в состав агрегированного интерфейса, и обеспечивает их правильную группировку. Значение от 0 до 1023 Хеш-политика передачи пакетов Оригинал: xmit_hash_policy. Определяет параметры, которые будут использованы для вычисления хэш-функции. Результаты вычисления используются для определения уникальности соединений и их последующей обработке. ☑ Включить отправку пакетов LACPDU Определяет параметры, которые будет использованы для вычисления хэш-функции. Результаты вычисления используются для определения уникальности соединений и их последующую обработку. MAC-адрес для протокола LACPDU Оригинал: ad_actor_system. Определяет MAC-адрес активно участника системы агрегации каналов, который самостоятельно инициирует формирование и управление агрегированными связями. Частота передачи Оригинал: lacp_rate. Определяет, с каким интервалом будет передаваться LACPDU пакеты.
	Настройки мониторинга Параметр Значения Частота проверки соединения, мс Оригинал: miimon. Определяет, как часто будет проверяться состояние линии на наличие отказов. Значение от 0 до 255 Задержка перед отключением, мс Оригинал: downdelay. Определяет время задержки перед отключением интерфейса, если произошел сбой соединения. Значение должно быть кратно частоте проверки соединения Задержка перед включением, мс Оригинал: updelay. Определяет время задержки перед включением интерфейса при восстановлении канала. Значение должно быть кратно частоте проверки соединения Количество ARP-уведомлений при переключении интерфейса Оригинал: num_grat_arp. Определяет количество ARP-уведомлений, отправляемых при переключении сетевого интерфейса. Используется для уведомления участников сетевого взаимодействия о смене MAC-адреса.
	Описание	Произвольный комментарий пользователя
	☑ Включить	Включение/выключение записи

* Обязательное поле.

Режимы агрегации

В зависимости от выбранного режима агрегации, становится доступен блок Настройки режима со специфичными для него параметрами. Параметры различных режимов агрегации приведены в таблице:

Режим агрегации	Описание	Доступные настройки
Последовательная передача (balance-rr)	Пакеты отправляются последовательно, начиная с первого доступного интерфейса и заканчивая последним. Применяется для балансировки нагрузки и отказоустойчивости.	Количество пакетов для передачи (значение от 0 до 65535, по умолчанию 1); Количество пакетов, отправляемых через один интерфейс перед переключением на следующий.
Передача через активный интерфейс (active-backup)	Только один сетевой интерфейс из группы является активным. В случае сбоя происходит переключение на резервный. Применяется для отказоустойчивости.	Доступные IP-адреса для ARP-мониторинга; Политика установления МАС-адреса; Условие выбора основного интерфейса; Основной интерфейс.
Распределение пакетов по хешу (balance-xor)	Трафик распределяется между интерфейсами на основе хеш-функции, гарантируя, что пакеты для одного и того же получателя будут идти через один и тот же интерфейс. Применяется для балансировки нагрузки и отказоустойчивости.	Хеш-политика передачи пакетов.
Широковещательная передача (broadcast)	Пакеты дублируются на все интерфейсы в группе. Применяется для отказоустойчивости.	Блок "Настройки режима" не отображается
Агрегированная передача (802.3ad)	Динамическая агрегация каналов с использованием протокола LACP. Требует поддержки 802.3ad со стороны коммутатора.	Хеш-политика передачи пакетов; Приоритет AD; Политика выбора агрегатора; Ключ порта; Включить протокол LACP и его настройки.
Балансировка нагрузки при передаче (balance-tlb)	Исходящий трафик распределяется в зависимости от текущей загрузки каждого интерфейса. Не требует специальной поддержки со стороны коммутатора.	Хеш-политика передачи пакетов; Включить адаптивную балансировку нагрузки; Основной интерфейс.
Балансировка нагрузки в обе стороны (balance-alb)	Включает в себя balance-tlb для исходящего трафика и дополнительно выполняет балансировку входящего трафика с помощью ARP-ответов.	Хеш-политика передачи пакетов; Включить адаптивную балансировку нагрузки; Основной интерфейс.

Настройки мониторинга каналов

В зависимости от выбранного способа мониторинга каналов, становится доступен блок Настройки мониторинга. Параметры различных способов мониторинга каналов приведены в таблице:

Способ мониторинга	Описание	Доступные настройки
МІІ-мониторинг	Проверка состояния физического подключения интерфейса (link status).	Задержка перед отключением, мс; Задержка перед включением, мс; Частота проверки соединения, мс; Количество ARP-уведомлений при переключении интерфейса.
ARP-мониторинг	Периодическая отправка ARP-запросов на указанные IP-адреса для проверки сквозной доступности.	IP-адреса для мониторинга; Частота проверки соединения, мс; Количество ARP-уведомлений при переключении интерфейса; Максимальное количество пропущенных пакетов.

ВНИМАНИЕ!

Для режимов 802.3ad, balance-tlb и balance-alb доступен только МІІ-мониторинг. При выборе одного из этих режимов поле Способ мониторинга каналов становится неактивным со значением МІІ-мониторинг и может появиться предупреждение: В выбранном режиме агрегации возможен только МІІ-мониторинг.

Подробное описание параметров:

1. Количество повторных IGMP-сообщений (общее свойство) – определяет количество отчётов о членстве в группе (IGMP membership), отправляемых при возникновении сбоя для обеспечения корректной работы multicast-трафика. Диапазон значений: от 0 до 255;
2. Хеш-политика передачи пакетов (для режимов balance-xor, 802.3ad, balance-tlb, balance-alb) – определяет поля пакета, используемые для вычисления хеша при распределении трафика:
   • L2 (layer2) – на основе MAC-адресов;
   • L2+L3 (layer2+3) – на основе MAC- и IP-адресов;
   • L3+L4 (layer3+4) — на основе IP-адресов и портов;
   • L2+L3 с инкапсуляцией (encap2+3) / Д3+Д4 с инкапсуляцией (encap3+4) — варианты для туннелированного трафика;
3. Политика выбора агрегатора (для режима 802.3ad) – определяет логику выбора агрегации (например, Стабильность, Пропускная способность);
4. (Включить протокол LACP (для режима 802.3ad)) – включает активную отправку пакетов LACPDU. При отключении поля MAC-адрес для протокола LACPDU и Частота передачи становятся неактивными;
5. Частота передачи LACPDU (для режима 802.3ad) – доступные значения: Каждую 1 с (быстро) или Каждые 30 с (медленно);
6. Включить адаптивную балансировку нагрузки (для режимов balance-tlb/balance-alb) – применяет дополнительную балансировку на основе текущей загрузки интерфейсов.
