L2 Сетевые интерфейсы

Модуль: LinkControl

Назначение

Страница L2: Сетевые интерфейсы предназначена для управления конфигурацией сетевых интерфейсов Рубикон Nova на канальном уровне (L2 модели OSI). На данной странице администратор может просматривать состояние физических интерфейсов, настраивать их параметры, такие как MAC-адрес, MTU.

На странице представлены три основные вкладки: Состояние и Конфигурация.

Система отображает и позволяет редактировать конфигурацию в офлайн-режиме, что позволяет пользователю подготовить изменения в настройках интерфейсов без их немедленного применения. Эти изменения сохраняются в конфигурации и могут быть применены позже.

ВНИМАНИЕ!

Проверка на ошибки применения настроек функционирует только при работе с активной конфигурацией. При редактировании неактивной конфигурации проверки отложены до момента ее применения.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

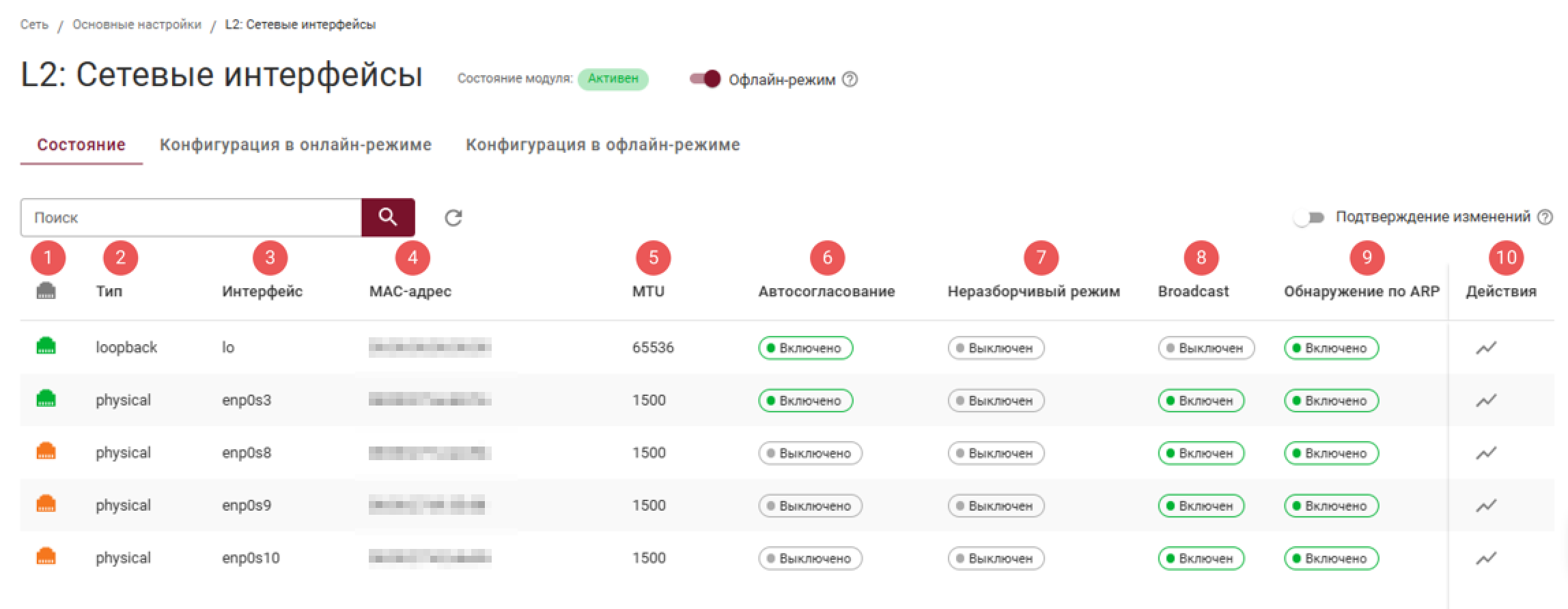

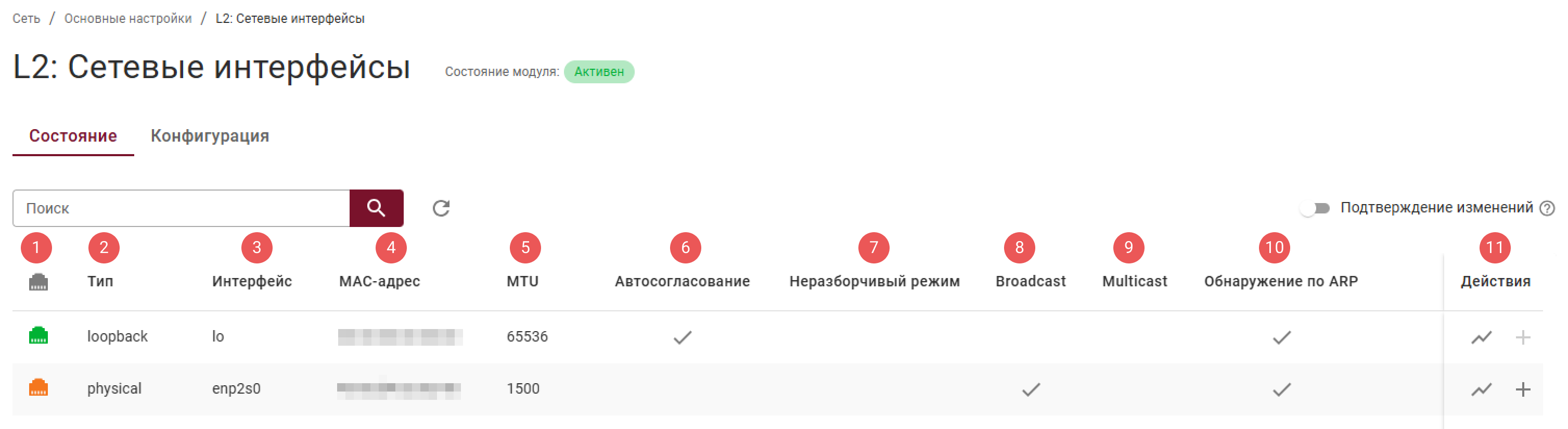

Состояние

На данной вкладке отображается текущее физическое состояние всех обнаруженных сетевых интерфейсов. Данные на вкладке нельзя редактировать, они служат исключительно для мониторинга.

Структура таблицы

1. Соединение:
   – кабель подключен;
   – состояние неопределенно или есть проблемы;
   – кабель не подключен.
2. Тип – тип интерфейса;
3. Интерфейс – имя интерфейса;
4. MAC-адрес – аппаратный адрес интерфейса;
5. MTU – максимальный размер передаваемого блока данных;
6. Автосогласование – состояние процесса автоматического согласования параметров соединения (скорость, дуплекс) с подключенным устройством. Это динамический параметр, если связь между интерфейсами удается установить, то автосогласование включено;
7. Неразборчивый режим – режим, в котором фильтрация на сетевом интерфейсе отключается и все пакеты, включая непредназначенные текущему узлу, пропускаются в систему;
8. Broadcast – широковещательная рассылка. По умолчанию - включен. Выключен там, где ip-адреса интерфейсов либо нет, либо нет broadcast не узла;
9. Multicast – поддержка групповой (многоадресной) рассылки;
10. Обнаружение по ARP – использование ARP обнаружения (определение MAC-адреса по IP-адресу);
11. Действия – стандартные иконки.

Автосогласование, Неразборчивый режим, Broadcast, Обнаружение по ARP – статусы соответствующих настроек интерфейса (Включено/ Выключено);

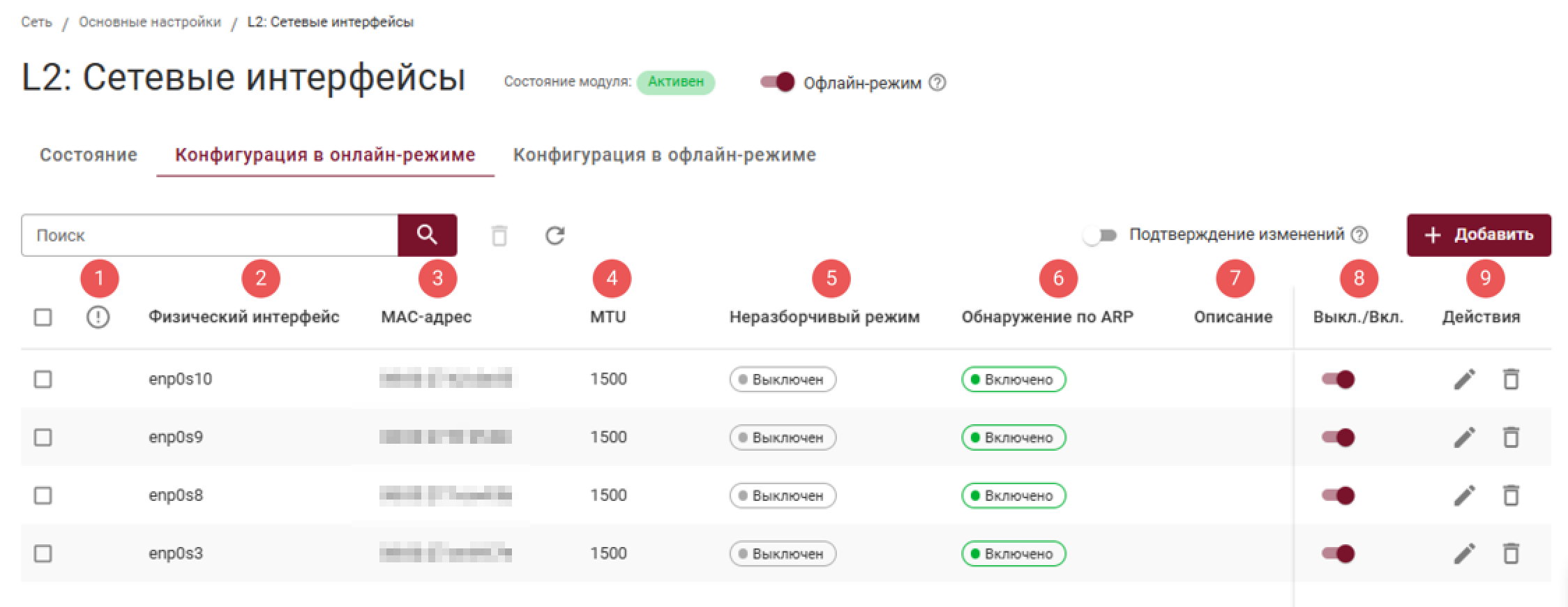

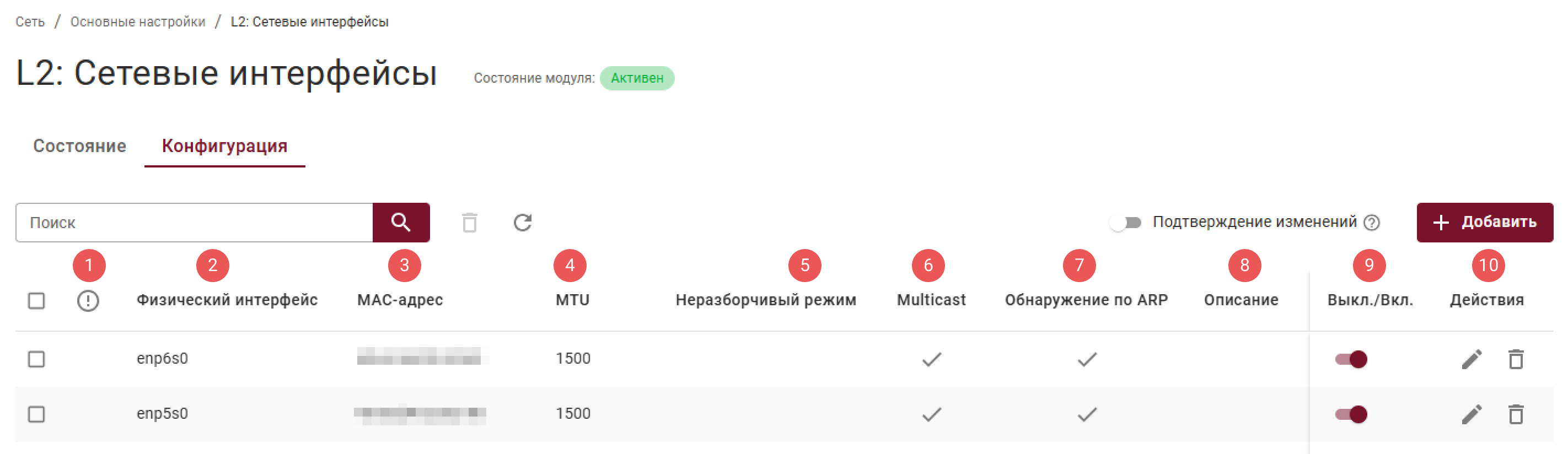

Конфигурация

Вкладка Конфигурация предназначена для того, чтобы подготовить изменения в настройках интерфейсов без их немедленного применения.

Структура таблицы:

1. Информация об ошибках;
2. Физический интерфейс – имя интерфейса;
3. MAC-адрес – уникальный идентификатор сетевого устройства;
4. MTU – значение максимального размера пакета в сети;
5. Неразборчивый режим – переключатель «Вкл./Выкл»;
6. Multicast – поддержка групповой (многоадресной) рассылки;
7. Обнаружение по ARP – переключатель «Вкл./Выкл»;
8. Описание – произвольное описание интерфейса;
9. Выкл./Вкл. – общий переключатель для активации/деактивации конфигурации данного интерфейса;
10. Действия – стандартные иконки для работы с таблицей.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Состояние

Как отображается	Для чего
	Подтверждает внесённые изменения

Конфигурация

Как отображается	Для чего
	Добавление и редактирование записи

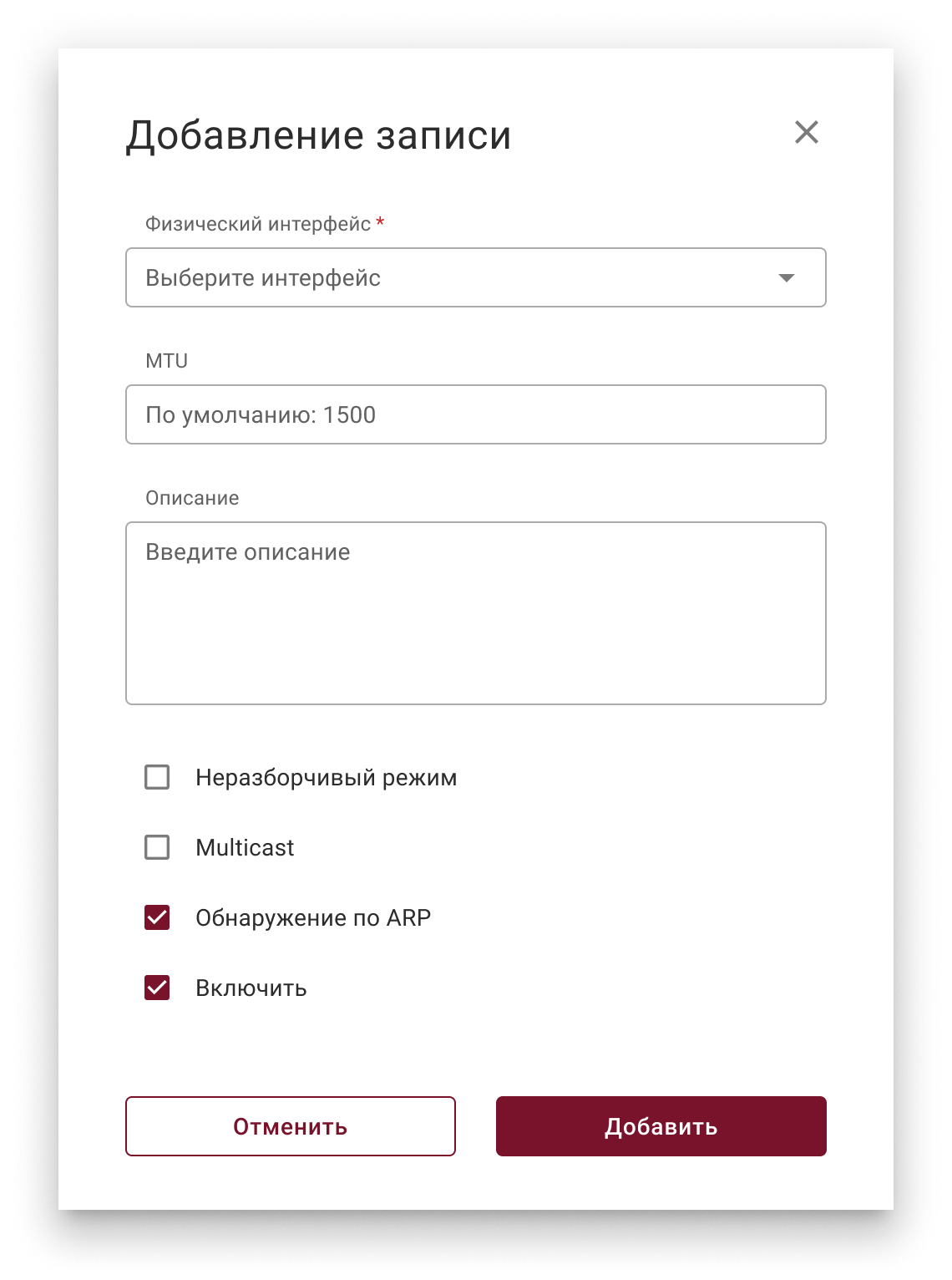

Добавление и редактирование конфигурации сетевого интерфейса

подсказка

Рекомендуется всегда использовать механизм подтверждения изменений при редактировании активной конфигурации сетевых интерфейсов, особенно того, через который осуществляется управление.

Модальное окно	Параметр	Описание
	Режим*	Варианты режима конфигурации: Онлайн, Оффлайн
	Физический интерфейс*	Выпадающий список с физическими интерфейсами
	MTU	Максимальный размер переданных пакетов без фрагментации. Доступные значения от 100 до 10000
	Описание	Произвольный комментарий пользователя
	☑ Неразборчивый режим	Статус поддержки мультивещания. Режим, в котором фильтрация на сетевом интерфейсе отключается и все пакеты, включая непредназначенные текущему узлу, пропускаются в систему
	☑ Multicast	Поддержка групповой (многоадресной) рассылки
	☑ Обнаружение по ARP	Статус поддержки ARP-таблиц. Процесс, при котором устройство в сети находит MAC-адрес (физический адрес) получателя по заданному IP-адресу
	☑ Включить	Включение/отключение данной конфигурации для интерфейса

* Обязательное поле
