L2 VLAN (802.1Q)

Модуль: VLANControl

Назначение

Страница L2: VLAN (802.1Q) предназначена для создания виртуальных локальных сетей (VLAN) и управления ими.

Технология VLAN позволяет разделить одну физическую сеть на несколько логически изолированных сегментов, что повышает безопасность и эффективность управления сетевыми ресурсами.

Рубикон Nova поддерживает стандарт тегирования трафика IEEE 802.1Q.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

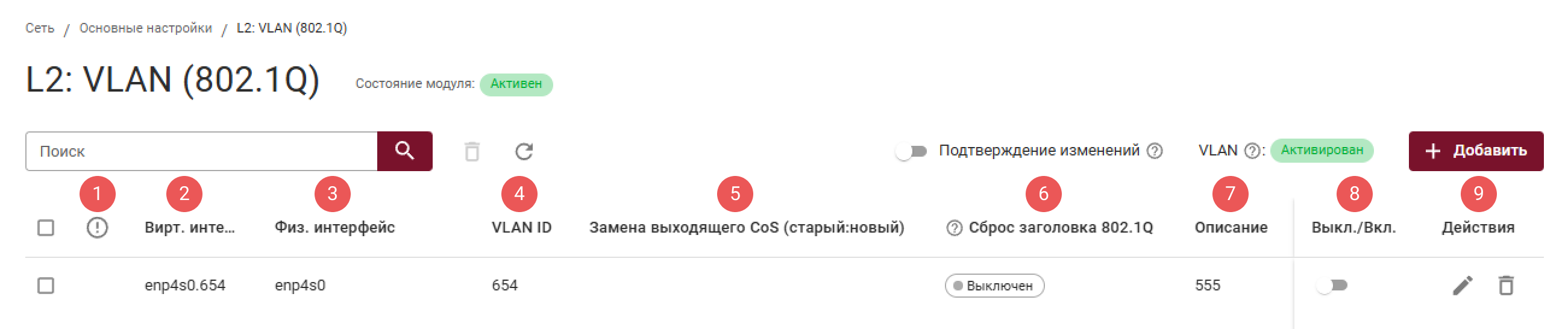

На странице L2: VLAN (802.1Q) отображается таблица со списком всех созданных VLAN-интерфейсов.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Вирт. интерфейс – виртуальный интерфейс VLAN.
   Формируется автоматически: <Имя_физического_интерфейса>.< VLAN ID >;
3. Физический интерфейс – родительский физический интерфейс, на котором создан VLAN;
4. VLAN ID – числовой идентификатор VLAN (тег) от 0 до 4095;
5. Замена выходящего CoS (старый:новый) – настройки для изменения приоритета трафика (Class of Service) на основе стандарта 802.1p;
6. Сброс заголовка 802.1Q – опция определяет, будет ли заголовок кадра пересоздан (Включен, Выключен);
7. Описание – пользовательское описание VLAN-интерфейса;
8. Выкл./Вкл. – переключатель для активации/деактивации VLAN-интерфейса;
9. Действия – стандартные иконки.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Как отображается	Для чего
	Подтверждение изменений
	Добавление и редактирование записи

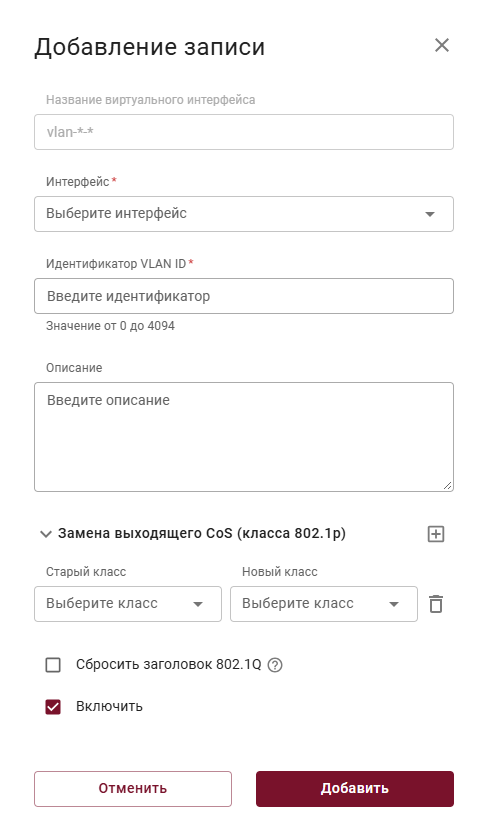

Добавление и редактирование VLAN

Модальное окно	Параметр	Значения
	Название виртуального интерфейса	Неизменяемое поле
	Физический интерфейс*	Обязательное поле при создании. Выпадающий список для выбора родительского физического интерфейса. Не редактируется, так как поле определяет сам VLAN-интерфейс
	Идентификатор VLAN ID*	Обязательное поле при создании. Значение от 0 до 4095. Не редактируется, так как поле определяет сам VLAN-интерфейс
	Описание	Произвольный комментарий пользователя
	Замена выходящего CoS (класса 802.1p) – блок позволяет настроить правила для изменения приоритета исходящего трафика
	Старый класс	Выпадающий список для выбора исходного класса приоритета (от 0 до 7)
	Новый класс	Выпадающий список для выбора нового класса приоритета (от 0 до 7)
	☑ Сбросить заголовок 802.1Q	Опция определяет, будут ли пересозданы заголовки VLAN кадров
	☑ Включить	Активирует VLAN-интерфейс сразу после добавления

примечание

В блоке Замена выходящего CoS (класса 802.1p) кнопка + Добавить замену CoS – позволяет добавить до 8 правил замены приоритетов. Если значение параметра получить не удалось, то оно заменяется на "пустую строку" или прочерк (-).

При отключении - VLAN удаляется из системы (если настройка применена), далее вносятся изменения в файл конфигурации. При включении - VLAN добавляется в систему, далее вносятся изменения в файл конфигурации. Если для физического интерфейса установлен псевдоним, LAG, ifb или мост, то для данного физического интерфейса установить VLAN не получиться.
