L3 IP-адреса

Модуль: IPaddressControl

Назначение

Страница L3: IP-адреса предназначена для управления IP-адресами, назначенными на сетевые интерфейсы Рубикон Nova. На этом уровне (L3 модели OSI) происходит маршрутизация пакетов между различными сетями. Корректная настройка IP-адресов и масок подсети является фундаментальной для обеспечения сетевой связности и правильной работы политик безопасности.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

Состояние

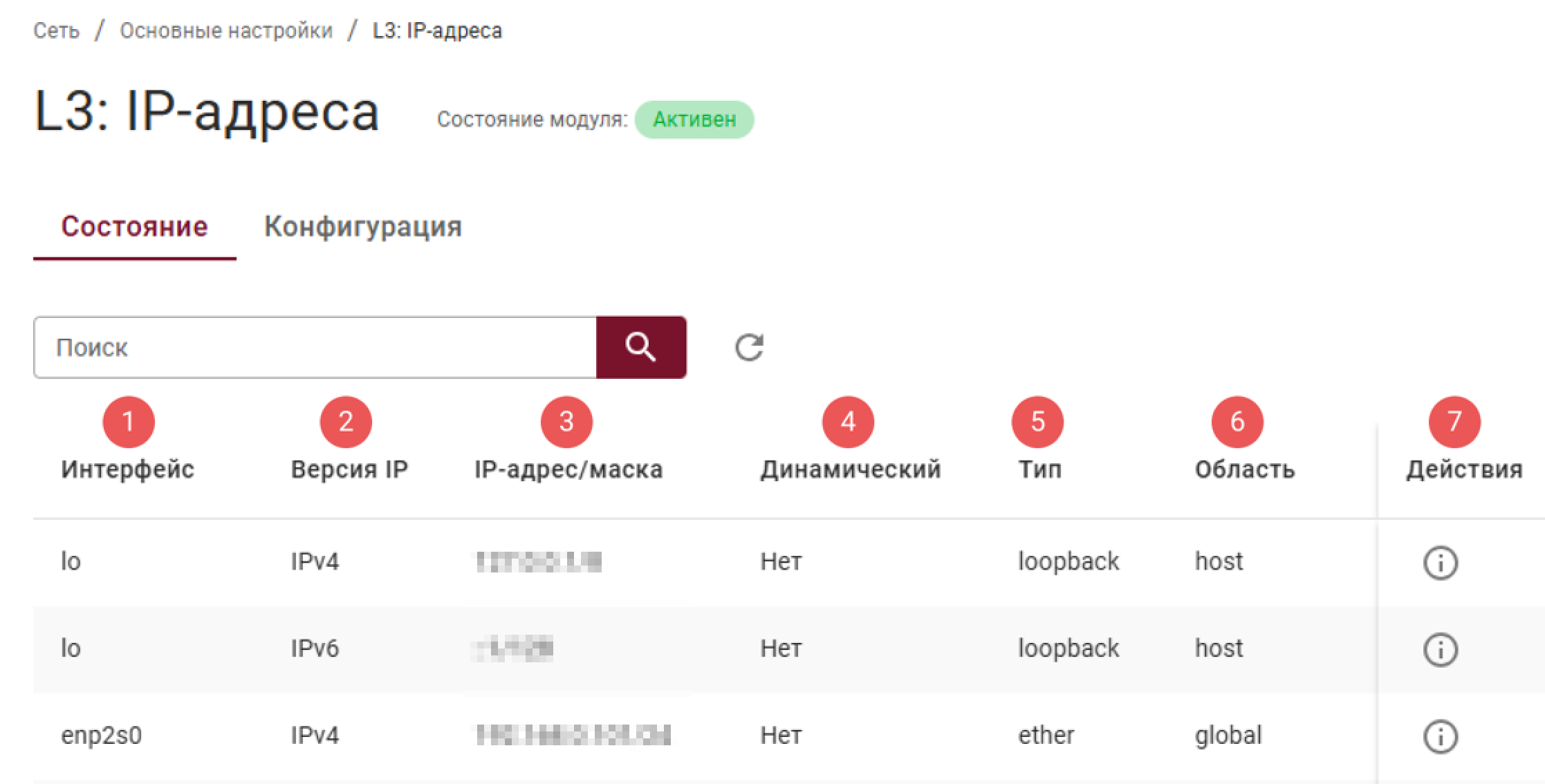

Вкладка Состояние предназначена для отображения актуальной информации о IP-адресах, присвоенных сетевым интерфейсам системы. Эти данные показывают текущую активную IP-конфигурацию и доступны только для просмотра. Для редактирования перейдите в вкладку Конфигурация.

Структура таблицы:

1. Интерфейс – имя сетевого интерфейса, которому назначен IP-адрес;
2. Версия IP – версия IP-протокола (например, IPv4);
3. IP-адрес/маска – назначенный IP-адрес и его маска подсети (например, 127.0.0.1/8). В том случае, если IP-адрес не назначен (например, для физического интерфейса, который является частью моста или еще не сконфигурирован), то в этом поле отображается Не назначен;
4. Динамический – отображает способ назначения IP-адреса. Это поле предназначено только для информации:
   • Нет – IP-адрес назначен статически (вручную);
   • Да – IP-адрес получен динамически (например, по протоколу DHCP).
5. Тип – тип интерфейса или назначение IP-адреса (например, Loopback). Данное поле заполняется системой автоматически;
6. Область (Scope) – область видимости адреса (например, Global, Link, Host). Данное поле заполняется системой автоматически;
7. Действия – стандартные иконки.

В том случае, если на интерфейсе не назначены IP-адреса, соответствующие поля в таблице будут заполнены прочерками или значением Не назначен. Поведение отображения аналогично выводу системной утилиты ip a в Linux. При обновлении таблицы также обновляется общее Состояние модуля.

Конфигурация

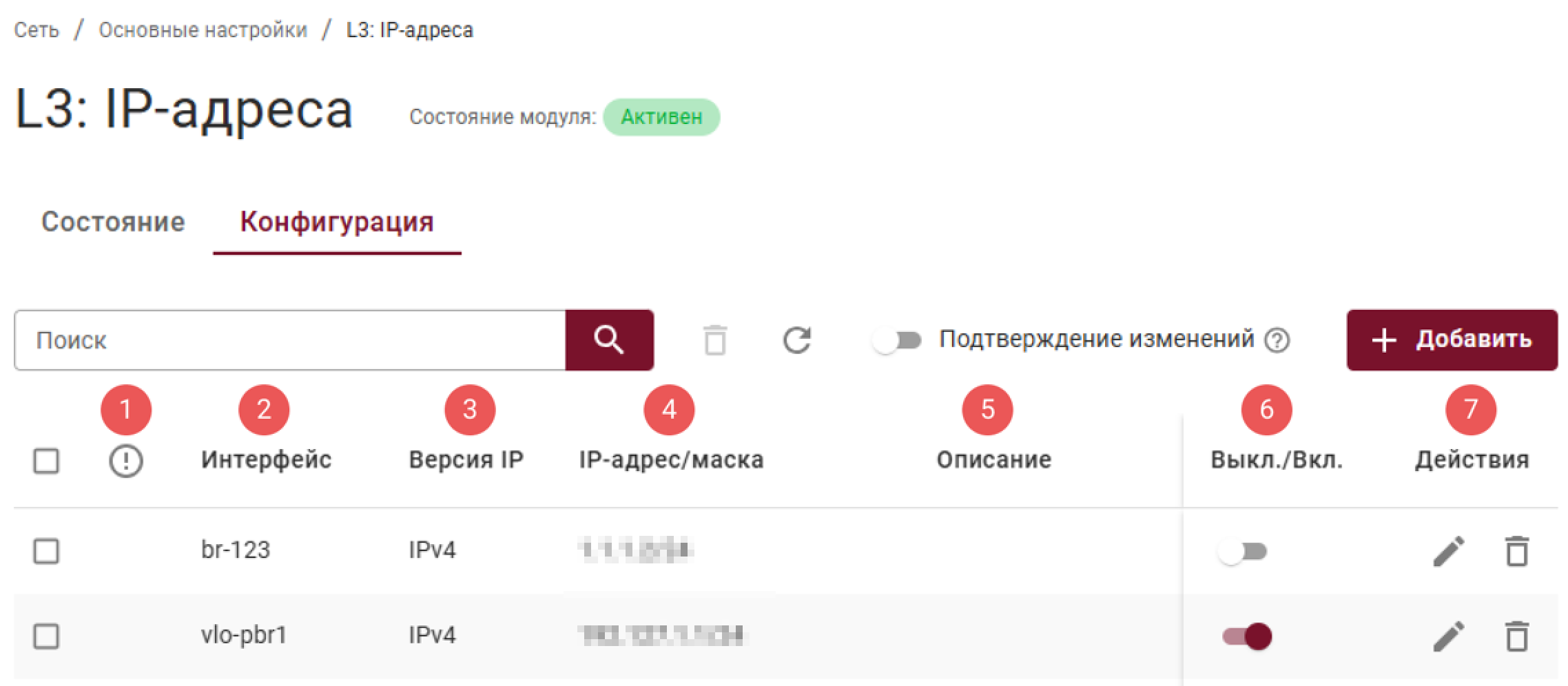

Вкладка Конфигурация позволяет администратору добавлять, редактировать и удалять статически назначенные IP-адреса. Управление динамически полученными адресами в данном разделе не поддерживается.

Структура таблицы:

1. Информация об ошибках;
2. Интерфейс – имя сетевого интерфейса;
3. Версия IP – версия IP-протокола;
4. IP-адрес/маска – назначенный IP-адрес и маска;
5. Описание – описание пользователя;
6. Выкл./Вкл. – переключатель для активации/деактивации данного IP-адреса на интерфейсе;
7. Действия – стандартные иконки.

Пустые значения отображаются как прочерк (–).

Элементы управления

Перечень всех элементов управления смотрите в разделе.

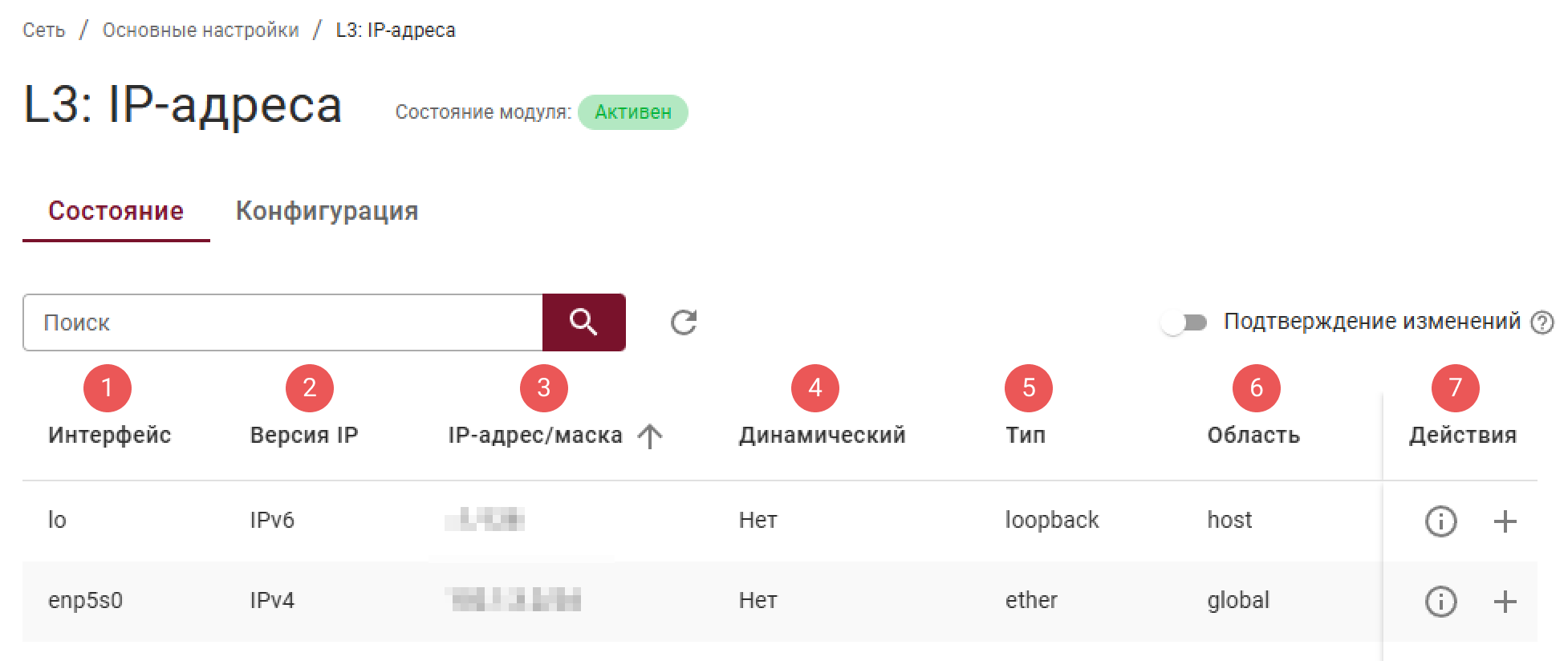

Состояние

Как отображается	Для чего
	Подтверждение изменений
	Добавление записи в конфигурацию

Конфигурация

Как отображается	Для чего
	Подтверждение изменений
	Добавление и редактирование записи

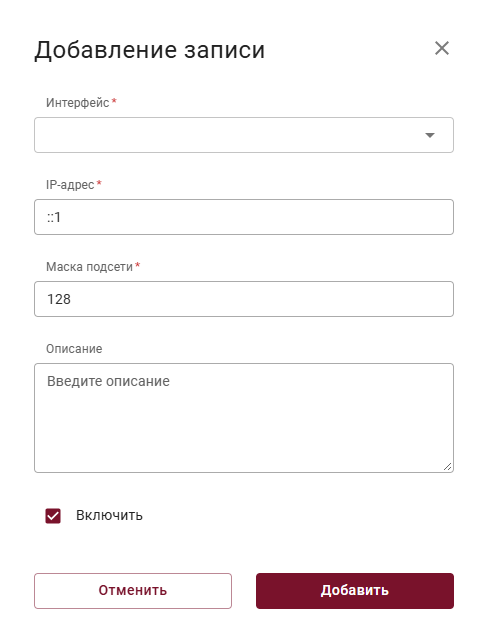

Добавление и редактирование записи

Модальное окно	Параметр	Значения
	Интерфейс*	Неизменяемое при редактировании. Выпадающий список для выбора существующего сетевого интерфейса (физического, VLAN, псевдонима и т.д.), которому будет назначен IP-адрес. По умолчанию: -
	IP-адрес*	IP-адрес, назначаемый интерфейсу, в формате IPv4/IPv6. По умолчанию: -
	Маска подсети*	Маска подсети для указанного IP-адреса. Доступные значения: 1-30 — для CIDR записи IPv4, 1-126 — для CIDR записи IPv6. По умолчанию: -
	Описание	Необязательное текстовое описание
	☑ Включить	Включение (по умолчанию)/выключение конфигурации интерфейса

* Обязательное поле.
