Сетевые мосты

Модуль: BridgeControl

Назначение

Страница Сетевые мосты предназначена для создания и администрирования программных L2‑мостов, объединяющих несколько физических или логических интерфейсов в общий сегмент. Поддерживает включение STP и управление параметрами таблицы коммутации.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

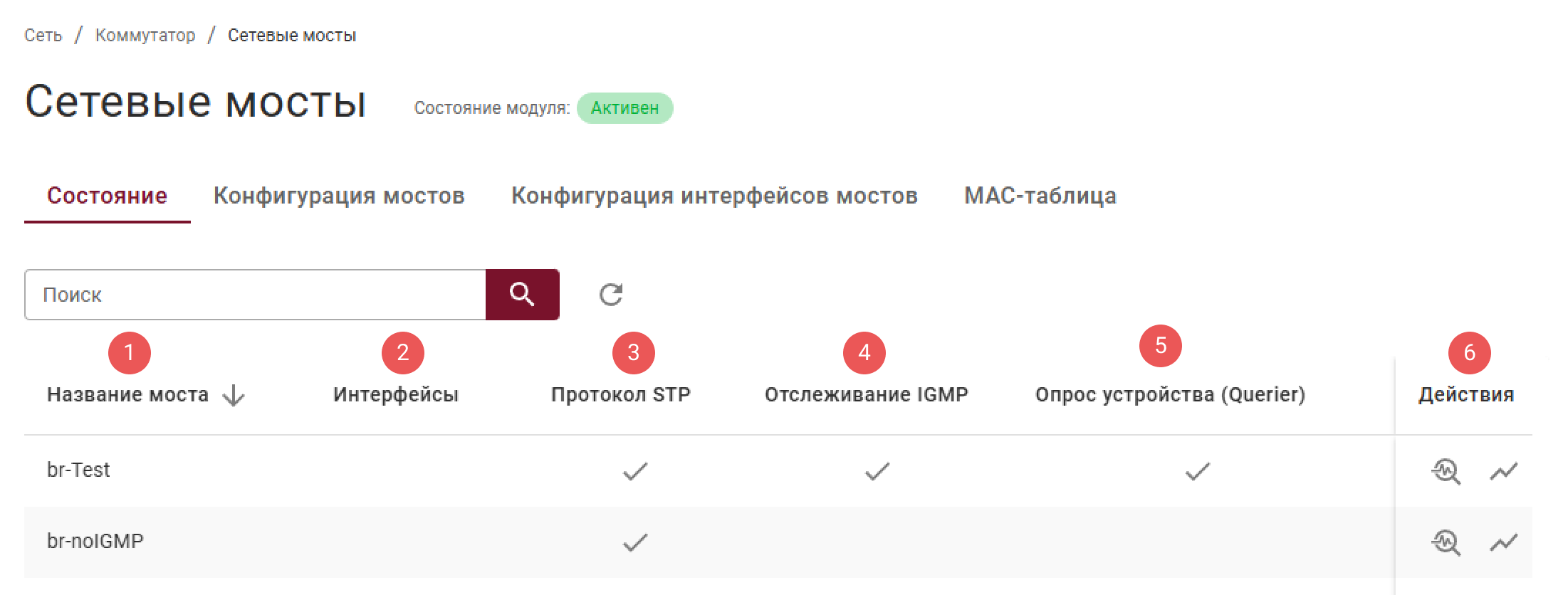

Состояние

Вкладка Состояние предназначена для отображения сводной информации о текущем рабочем состоянии всех созданных сетевых мостов. Данные на вкладке доступны только для просмотра и служат для оперативного мониторинга.

Структура таблицы:

1. Название моста: имя моста, например, br-lan1;
2. Интерфейсы: список сетевых интерфейсов, которые в данный момент являются членами этого моста. Если интерфейсов больше, чем может поместиться в строке, отображаются первые несколько и элемент с количеством оставшихся, например, +4;
3. Протокол STP: индикатор, показывающий, включен (Включен) или выключен (Выключен) для данного моста протокол Spanning Tree Protocol, который используется для предотвращения петель в сети;
4. Отслеживание IGMP: мост анализирует IGMP‑пакеты от устройств и запоминает, за какими портами находятся слушатели конкретных мультикаст‑групп;
5. Опрос устройства (Querier): управление опросами IGMP. Мост сам начнет рассылать запросы (IGMP Queries), чтобы выяснить, какие устройства хотят получать мультикаст. Это необходимо для работы snooping в изолированных L2‑сетях;
6. Действия: стандартные иконки для взаимодействия с таблицей.

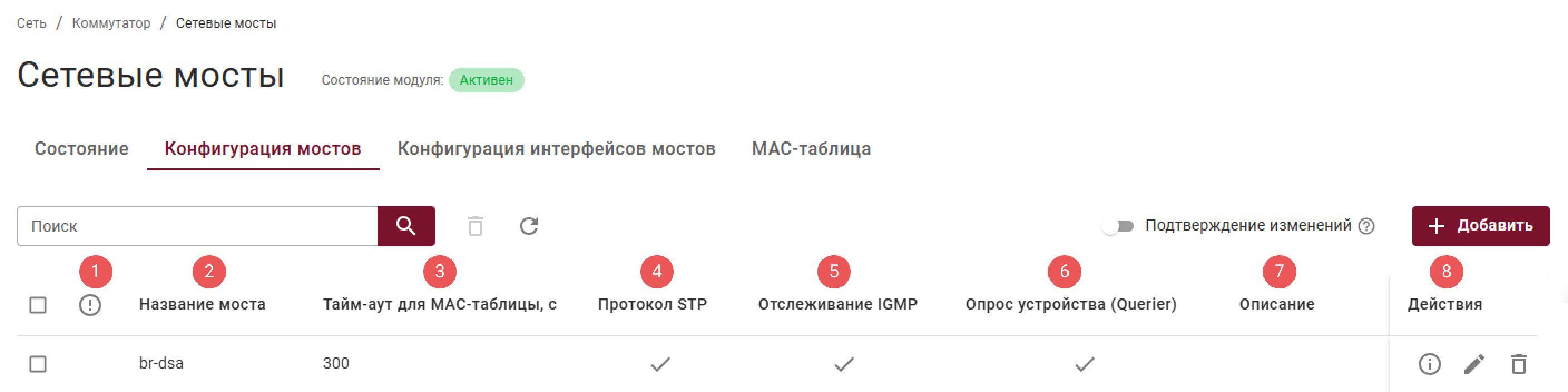

Конфигурация мостов

Вкладка Конфигурация мостов предназначена для управления сетевыми мостами, а также настройки их глобальных параметров.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Название моста: уникальное имя моста;
3. Тайм‑аут для МАС‑таблицы, с: время (в секундах), в течение которого динамически изученный MAC‑адрес будет храниться в таблице коммутации моста. По истечении этого времени запись удаляется, если по ней не было активности;
4. Протокол STP: указывает, включен ли Spanning Tree Protocol для данного моста. Если протокол не включен, ставится прочерк (–);
5. Отслеживание IGMP: функция моста, которая анализирует IGMP‑пакеты от подключенных устройств и определяет, через какие порты доступны слушатели конкретных multicast‑групп. Полученная информация используется для передачи multicast‑трафика только на порты, за которыми находятся подписанные устройства. Если отслеживание не включено, ставится прочерк (–);
6. Опрос устройства (Querier): функция моста, которая управляет отправкой IGMP‑запросов (IGMP Query) для определения устройств, подписанных на получение multicast‑трафика. Функция необходима для работы IGMP Snooping в изолированных сетях второго уровня (L2), где отсутствует внешний IGMP Querier;
7. Описание: произвольный комментарий пользователя;
8. Действия: стандартные команды управления записи.

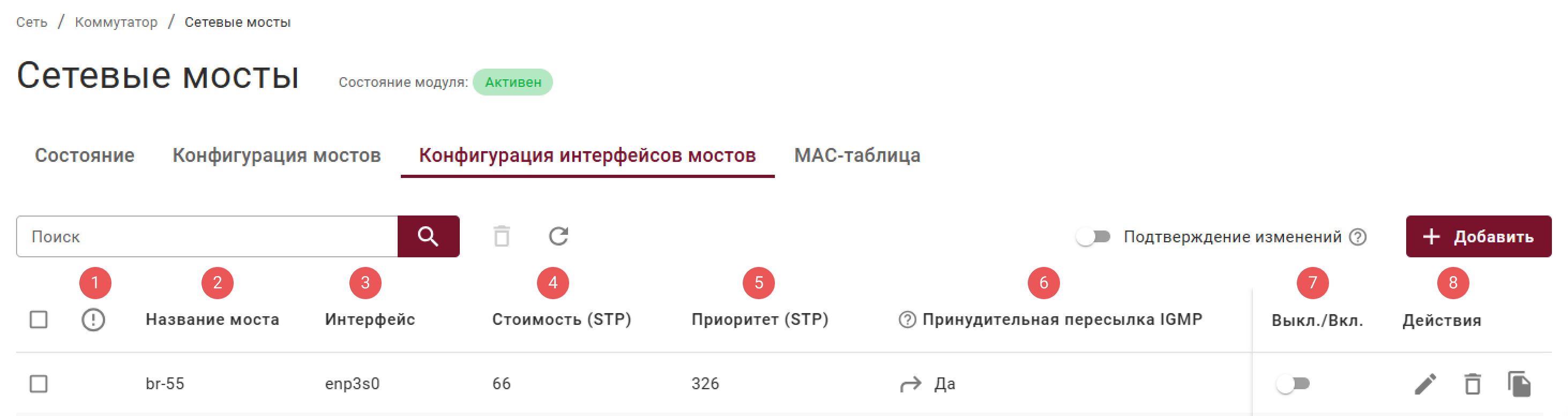

Конфигурация интерфейсов мостов

Вкладка Конфигурация интерфейсов мостов предназначена для управления составом мостов — добавление и удаление физических интерфейсов, а также настройка их параметров в контексте STP.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Название моста: мост, к которому привязан интерфейс;
3. Интерфейс: имя сетевого интерфейса, добавленного в мост;
4. Стоимость (STP): стоимость пути для данного порта. Используется для выбора наилучшего пути к корневому мосту;
5. Приоритет (STP): приоритет порта. Используется при выборе корневого порта, если стоимости путей равны;
6. Принудительная пересылка IGMP: принудительная пересылка служебных IGMP‑сообщений, возможные значения: Да, Авто, Нет, пропуск (–);
7. Выкл./Вкл.: переключатель добавляет интерфейс в данный мост или удаляет его из моста. Без добавленного интерфейса сам по себе мост никак на систему не влияет;
8. Действия: стандартные иконки.

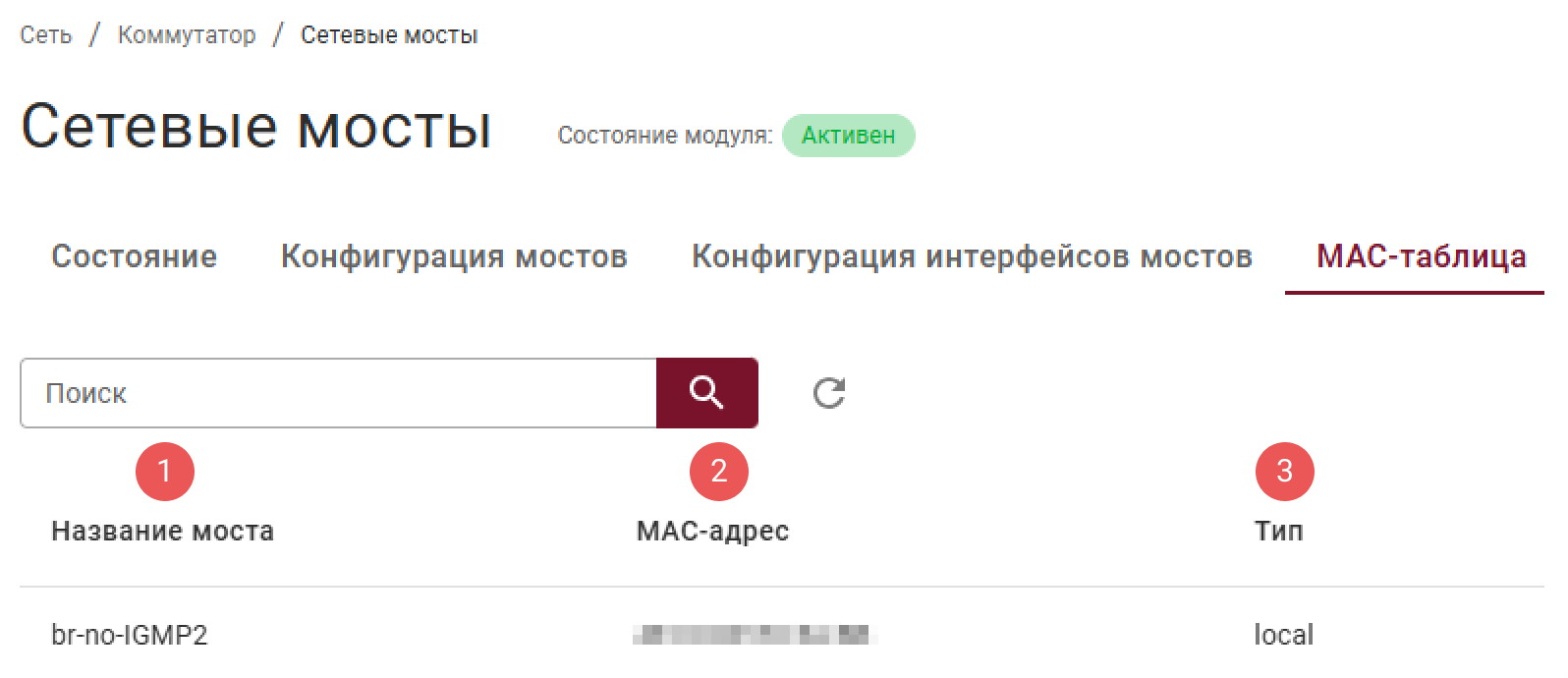

MAC-таблица

Вкладка MAC‑таблица предназначена для просмотра динамической таблицы MAC‑адресов, которую сетевой мост составляет в процессе своего функционирования. Данная вкладка позволяет администратору определить, какие устройства (по их MAC‑адресам) подключены к каким интерфейсам моста.

Структура таблицы:

1. Название моста: мост, к которому относится запись;
2. МАС‑адрес: MAC‑адрес обнаруженного устройства, допустимый диапазон значений: [00:00:00:00:00:00 - FF:FF:FF:FF:FF:FF];
3. Тип: указывает, как была получена запись:
   • внутренний: MAC‑адрес был изучен из проходящего через мост трафика;
   • внешний: MAC‑адрес принадлежит одному из интерфейсов, входящих в сам мост.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Состояние

Как отображается	Для чего	Что открывает

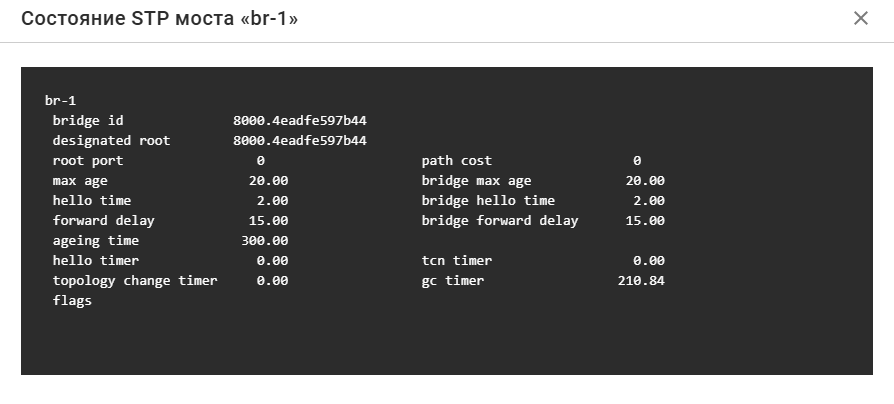

	Просмотр состояния сетевого моста	Окно состояния

Конфигурация мостов

Как отображается	Для чего	Что открывает
	Подтверждение удаления и редактирования	см. раздел
	Добавление записи в таблицу	Окно "Добавление/Редактирование записи"
	Редактирование записи таблицы

Конфигурация интерфейсов мостов

Как отображается	Для чего	Что открывает
	Подтверждение удаления и редактирования	см. раздел
	Добавление записи в таблицу	Окно "Добавление/Редактирование записи"
	Редактирование записи таблицы

Настройки

• Добавление и редактирование моста.
• Добавление, редактирование и дублирование интерфейса моста.

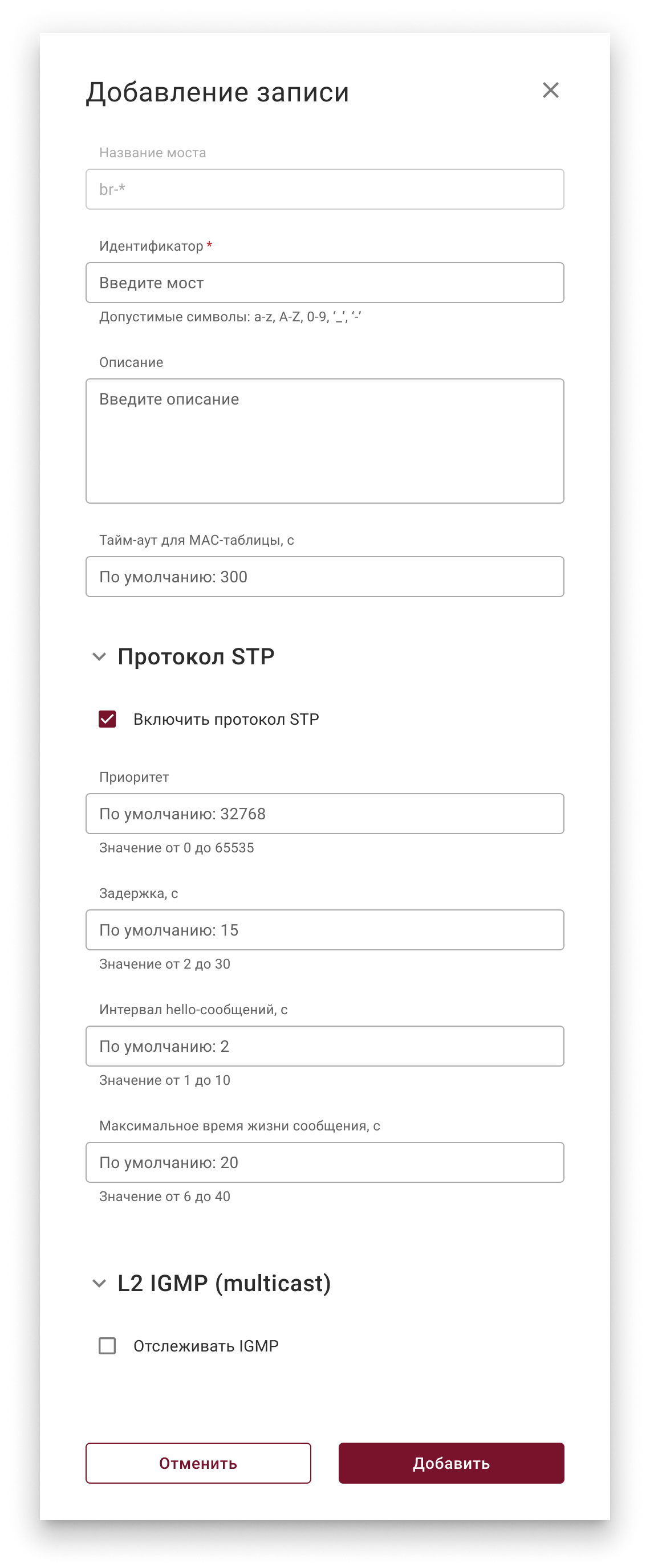

Конфигурация мостов. Нажмите, чтобы посмотреть параметры

Параметр	Значения
Название моста*	Имя, по которому мост будет идентифицироваться в системе. При редактировании — неизменяемое поле. Общая длина вместе с префиксом моста (br-) не должна превышать 15 символов.
Идентификатор*	Доступные значения: [a-Z0-9,-_]. По умолчанию: -.
Описание	Произвольный комментарий пользователя к записи.
Тайм‑аут для MAC‑таблицы, с	Время жизни MAC‑адресов в таблице. По умолчанию: 300.
☑ Включить протокол STP	Активирует Spanning Tree Protocol. Следующие поля таблицы не отображаются без активации этого параметра.
Приоритет	Приоритет моста. Мост с наименьшим значением приоритета становится корневым (root bridge) в дереве STP. Пока не включён протокол STP, поле не редактируемое. Значение от 0 до 65535. По умолчанию: 32768.
Задержка, c	Время, которое порт проводит в состояниях прослушивания (Listening) и обучения (Learning). Пока не включён протокол STP, поле не редактируемое. Значение от 2 до 30. По умолчанию: 15.
Интервал hello‑сообщений, c	Параметр, характеризующий, как часто корневой мост рассылает конфигурационные пакеты (BPDU). Пока не включён протокол STP, поле не редактируемое. Значение от 1 до 10. По умолчанию: 2.
Максимальное время жизни сообщения, c	Параметр, характеризующий, как долго мост хранит конфигурационную информацию от корневого моста, прежде чем считать её устаревшей. Пока не включён протокол STP, поле не редактируемое. Значение от 6 до 40. По умолчанию: 20.
☑ Отслеживать IGMP	Функция, позволяющая МЭ анализировать IGMP‑сообщения между устройствами и маршрутизатором, чтобы направлять многоадресный (multicast) трафик только тем портам, которые его запросили.
☑ Опрашивать устройства (Querier)	Поле активно только при включённом флаге «Отслеживать IGMP». Режим, в котором устройство берёт на себя роль «опросчика». Оно периодически рассылает запросы всем участникам сети, чтобы проверить, кто из них всё ещё хочет получать трансляцию. Варианты: Любой, IP‑адрес интерфейса. Необходим источник IGMP‑запросов: для стабильной работы отслеживания IGMP в сети должен быть хотя бы один активный IGMP Querier (опрашивающее устройство). Если эта функция выключена здесь, убедитесь, что её выполняет другое устройство.
Источник IGMP‑запросов	IP‑адрес, который будет подставляться в качестве адреса отправителя (Source IP) в исходящие опросные пакеты. Обычно это IP‑адрес самого устройства в данной сети.
Версия протокола IGMP	Версии на выбор: 2, 3. Версия 2: добавляет запрос на быстрый выход из группы (Leave Group). Версия 3: позволяет устройствам указывать конкретные источники трафика, от которых они хотят получать данные (SSM).
Интервал между отправкой общих запросов, с	Время в секундах, через которое опросчик (Querier) рассылает общие проверочные запросы всем устройствам в сети для поддержания актуальности списка подписчиков. По умолчанию: 125.
Макс. время ожидания ответа, с	Максимальный промежуток времени в секундах, в течение которого конечное устройство (плеер, ТВ) должно ответить на общий запрос опросчика, чтобы подтвердить своё участие в группе. По умолчанию: 10.
Тайм‑аут при отписке последнего устройства, c	Интервал времени между отправкой специфических запросов к группе после того, как кто‑то прислал сообщение о выходе (Leave). Позволяет быстро определить, остались ли в этой группе другие зрители. По умолчанию: 1.
Количество проверок при отписке последнего устройства	Число запросов, которые устройство отправит перед тем, как окончательно удалить группу из таблицы вещания и прекратить подачу трафика на порт. Значение от 1 до 255. По умолчанию: 2.
Количество запросов при старте	Количество опросных пакетов, которые Querier отправляет сразу после включения или смены роли, чтобы максимально быстро собрать информацию обо всех активных подписках в сети. Значение от 1 до 255. По умолчанию: 2.

Поля, отмеченные *, — обязательные.

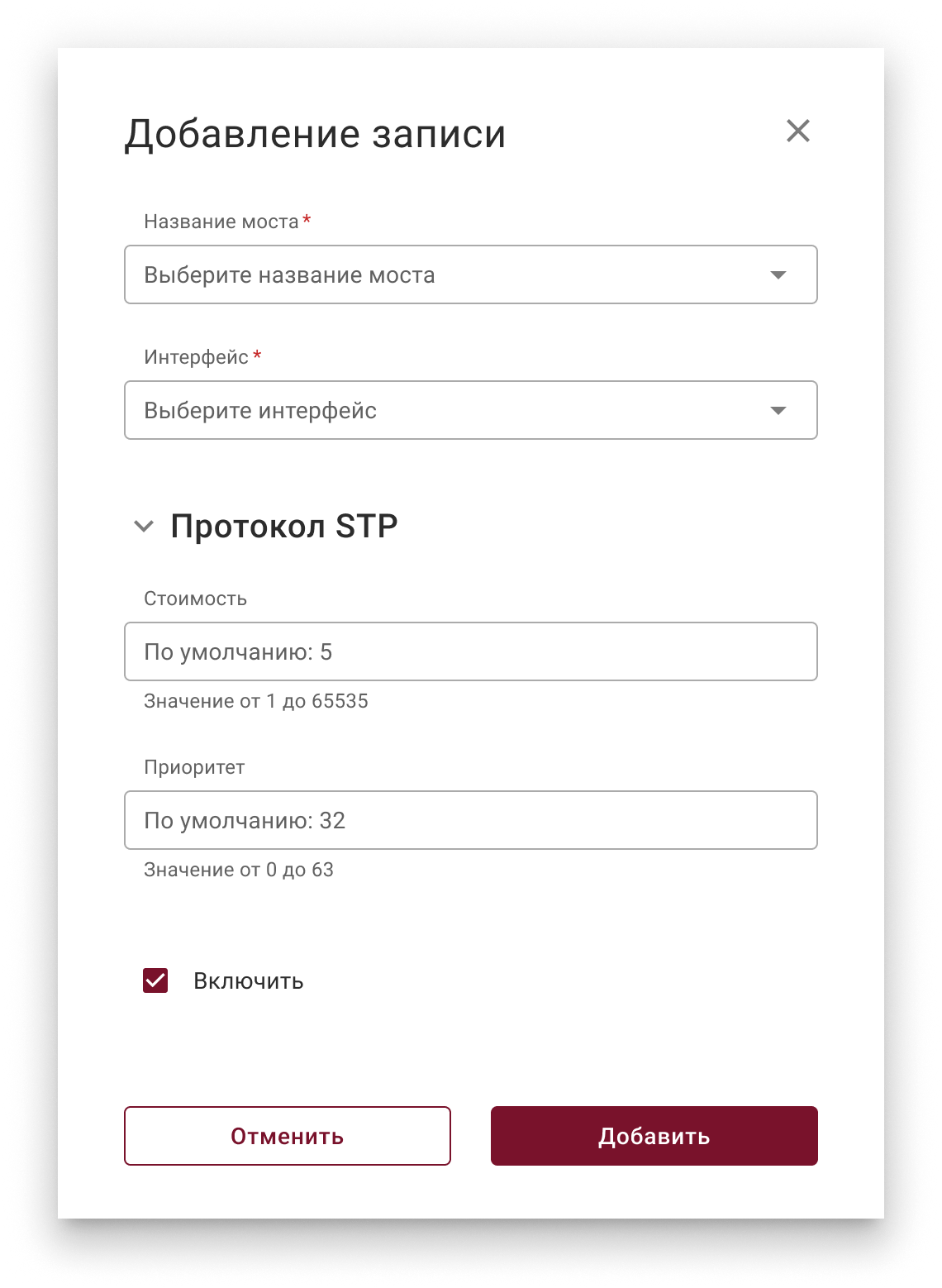

Конфигурация интерфейсов мостов. Нажмите, чтобы посмотреть параметры

Параметр	Описание
Название моста*	Неизменяемое при редактировании поле. Выбор из выпадающего списка существующего моста, в который добавляется интерфейс.
Интерфейс*	Неизменяемое при редактировании поле. Выбор физического интерфейса, который будет добавлен в мост.
Стоимость	Числовое значение стоимости пути. Значение от 1 до 65535. По умолчанию: 5.
Приоритет	Числовое значение приоритета порта. Значение от 0 до 63. По умолчанию: 32.
☑ Включить	Добавляет или удаляет интерфейс в данный мост.

Поля, отмеченные *, — обязательные.
