DHCP-клиенты

Модуль: DHCPClientControl

Назначение

Страница DHCP-клиенты предназначена для управления DHCP-клиентами, работающими на сетевых интерфейсах Рубикон Nova. Данная страница позволяет настраивать получение IP-адресов и других сетевых параметров от внешнего DHCP-сервера, а также просматривать информацию об арендах и журналах работы.

Данные страницы

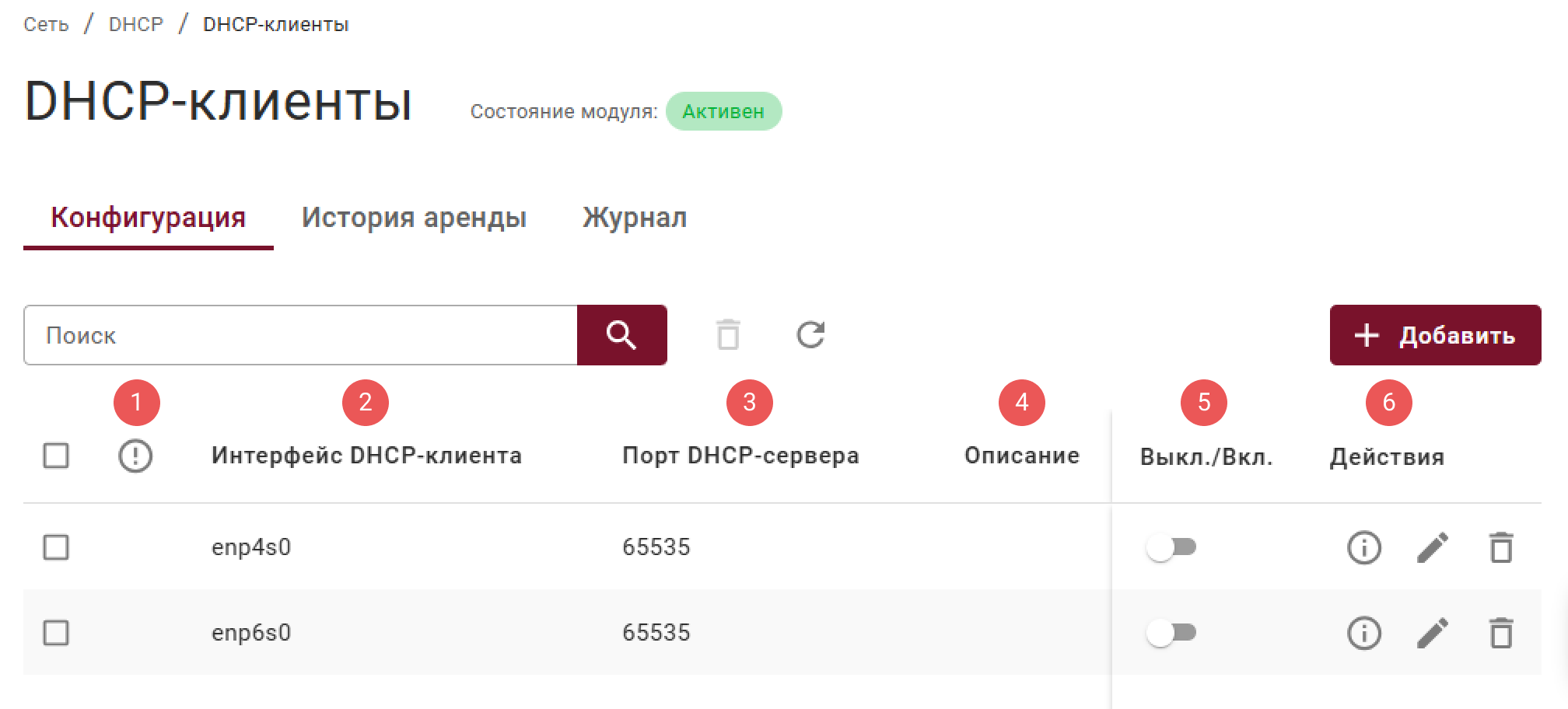

Конфигурация

Вкладка Конфигурация позволяет пользователю управлять конфигурациями DHCP-клиентов для каждого сетевого интерфейса. На данной вкладке можно добавлять, редактировать, удалять, а также включать и выключать получение сетевых настроек по DHCP для конкретных портов.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Интерфейс DHCP-клиента – физический интерфейс, на котором работает DHCP-клиент (например, eth0);
3. Порт DHCP-сервера – UDP-порт, используемый для коммуникации с DHCP-сервером (стандартно 67);
4. Описание – произвольный комментарий пользователя;
5. Выкл./Вкл. – переключатель для быстрой активации или деактивации DHCP-клиента на данном интерфейсе;
6. Действия – стандартные иконки.

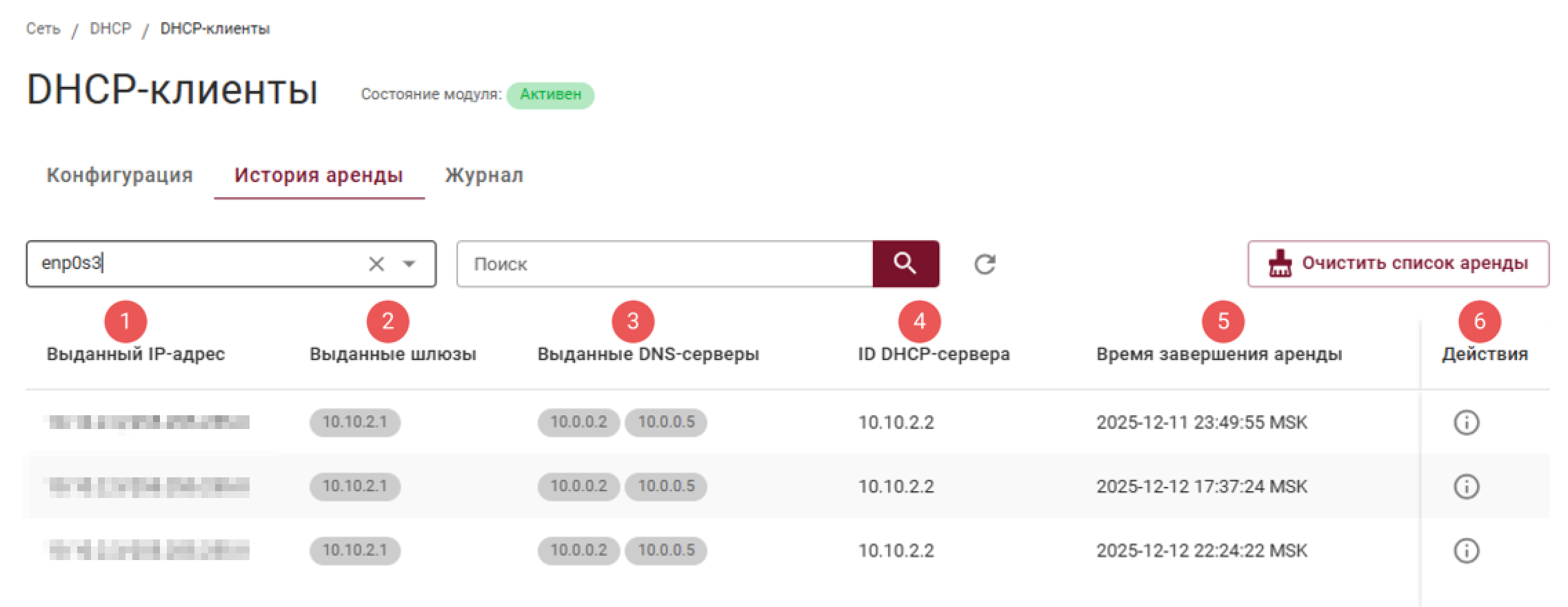

История аренды

Вкладка История аренды предназначена для отображения информации о текущих и прошлых арендах IP-адресов, полученных DHCP-клиентами системы.

Структура таблицы:

1. Выданный IP-адрес – IP-адрес, полученный от DHCP-сервера;
2. Выданные шлюзы – список IP-адресов шлюзов;
3. Выданные DNS-серверы – список IP-адресов DNS-серверов;
4. ID DHCP-сервера – идентификатор сервера, выдавшего аренду;
5. Время завершения аренды – дата и время, когда аренда IP-адреса истечет.
6. Действия – стандартные иконки.

примечание

По умолчанию интерфейс DHCP-клиента не выбран и в таблице есть только подсказка Интерфейс не выбран. Для отображения данных таблицы История аренды необходимо выбрать интерфейс (обязательный фильтр) в выпадающем списке Выберите интерфейс DHCP-клиента, слева от поиска. Если для выбранного интерфейса данных нет, отобразится сообщение Нет данных.

Журнал

Вкладка Журнал предназначена для просмотра журналов событий, связанных с работой сервисов и модулей Рубикон Nova.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Конфигурация

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек
	Редактирование записи таблицы

История аренды

Как отображается	Для чего	Что открывает

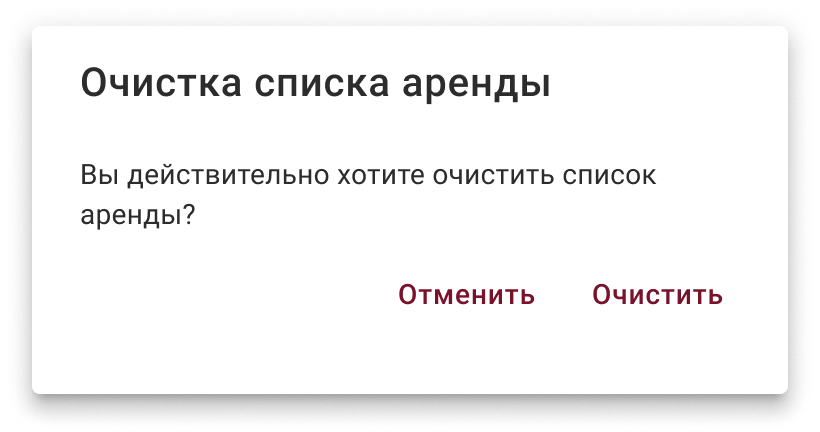

	Позволяет убрать неактуальные записи из истории аренды и обновить список аренды (требует подтверждения)	Окно очистки списка аренды

Журнал

По умолчанию интерфейс не выбран. Для отображения журнала необходимо выбрать Интерфейс DHCP-клиента из выпадающего списка. Пока интерфейс не выбран, в области журнала будет отображаться подсказка: Для отображения журнала выберите интерфейс DHCP-клиента.

Записи в журнале содержат временную метку, имя хоста, идентификатор процесса (dhclient), а также детальную информацию о DHCP-запросах (DHCPREQUEST) и ответах, включая запрашиваемый IP-адрес, интерфейс и порт.

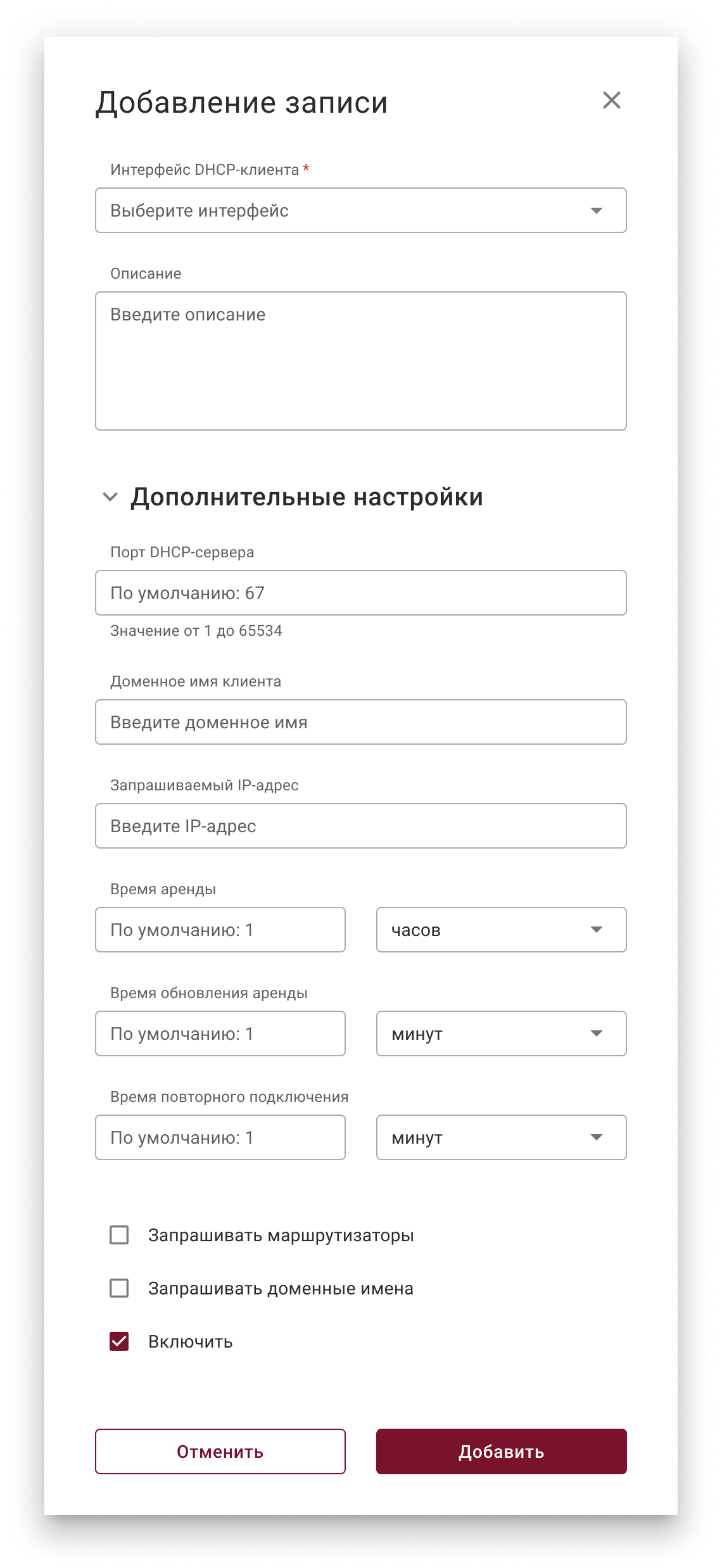

Добавление и редактирование записи

Изменение параметров конфигурации DHCP-клиента.

Нажмите, чтобы посмотреть параметры

Параметр	Значения
Интерфейс DHCP-клиента*	Выпадающий список для выбора интерфейса
Порт DHCP-сервера*	UDP-порт для работы клиента. Значение от 1 до 65534. По умолчанию: 67
Описание	Произвольный комментарий пользователя
Доменное имя при аренде	Опциональное имя, которое будет запрашиваться у DHCP-сервера
Запрашиваемый IP-адрес	Опциональный IP-адрес, который клиент попытается получить у сервера. Пример: 192.168.1.50
Время аренды*	Запрос на желаемое время аренды адреса (в днях, часах, минутах)
Время обновления аренды*	Через какой промежуток времени клиент попытается обновить аренду (в днях, часах, минутах)
Время повторного подключения*	Через какой промежуток времени клиент попытается переподключиться в случае неудачи (в днях, часах, минутах)
☑ Запрашивать маршрутизаторы	Указывает, нужно ли запрашивать у DHCP-сервера информацию о шлюзах по умолчанию
☑ Запрашивать доменные имена	Указывает, нужно ли запрашивать у DHCP-сервера информацию о DNS-серверах и доменном суффиксе
☑ Включить	Активирует конфигурацию сразу после добавления/сохранения

*– Обязательное поле
