DHCP-relay

Модуль: DHCPRelayControl

Назначение

Страница DHCP-relay предназначена для настройки ретранслятора DHCP. Механизм DHCP-relay –также известен как DHCP-агент, позволяет пересылать DHCP-сообщения между клиентами и серверами, находящимися в разных подсетях. Это необходимо в случаях, когда централизованный DHCP-сервер обслуживает несколько сетевых сегментов, разделенных маршрутизаторами.

На странице представлены две основные вкладки:

• Конфигурация – для создания и управления правилами ретрансляции DHCP-запросов.
• Журнал – для просмотра событий, связанных с работой службы DHCP-relay.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

Конфигурация

Вкладка Конфигурация позволяет администратору настраивать перенаправление DHCP-запросов с определенных интерфейсов на один или несколько DHCP-серверов. На данной вкладке можно добавлять, редактировать, удалять, а также включать и выключать правила ретрансляции.

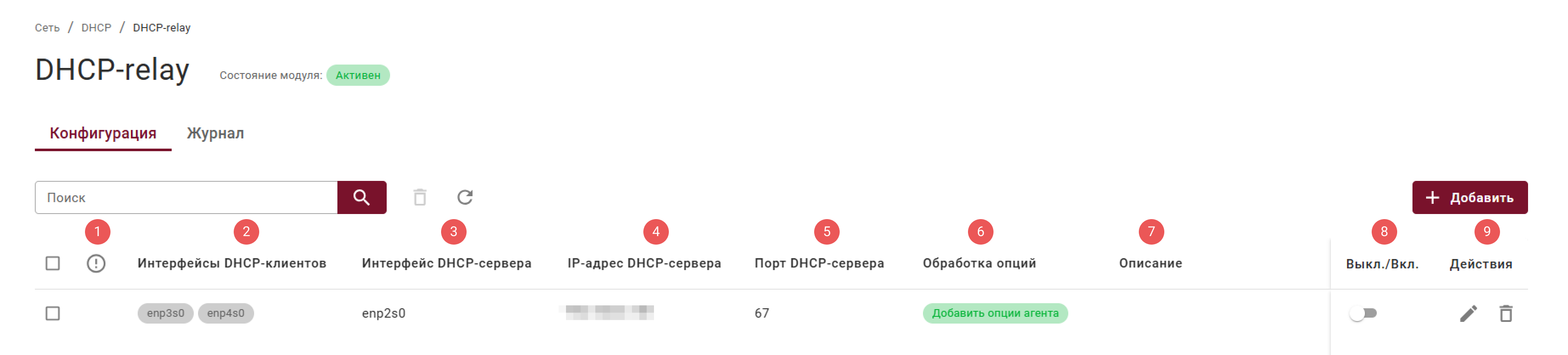

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Интерфейсы DHCP-клиентов – список интерфейсов, на которых система прослушивает DHCP-запросы от клиентов;
3. Интерфейсы DHCP-сервера – сетевые интерфейсы, настроенные на relay-агенте (Рубиконе);
4. IP-адрес DHCP-сервера – IP-адрес DHCP-сервера, на который DHCP-ретранслятор (DHCP Relay Agent) пересылает DHCP-запросы от клиентов;
5. Порт DHCP-сервера – это порт, на который перенаправляются запросы;
6. Обработка опций – это механизм, при котором relay-агент (ретранслятор) модифицирует DHCP-пакеты, добавляя или извлекая опции, чтобы DHCP-сервер мог идентифицировать подсеть клиента, порт подключения и другие параметры для точного выделения IP (Отменить, Переслать без изменений, Заменить на опции агента, Добавить опции агента);
7. Описание – комментарий пользователя к правилу;
8. Выкл./Вкл. – переключатель для быстрой активации или деактивации правила;
9. Действия – стандартные иконки.

Журнал

Вкладка Журнал предназначена для просмотра журналов событий, связанных с работой службы DHCP-relay. Это позволяет отслеживать процесс пересылки запросов и ответов, а также диагностировать возможные проблемы.

Записи в журнале содержат временную метку, имя хоста, идентификатор процесса (dhcrelay), а также детальную информацию о пересылке пакетов.

По умолчанию интерфейс не выбран. Для отображения журнала необходимо выбрать Конфигурация DHCP-relay из выпадающего списка. Пока выбор не сделан, будет отображаться подсказка Нет данных.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Конфигурация

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек
	Редактирование записи таблицы

Журнал

По умолчанию интерфейс не выбран. Для отображения журнала необходимо выбрать Конфигурация DHCP-relay из выпадающего списка. Пока выбор не сделан, будет отображаться подсказка Нет данных.

Остальные элементы управления журналом работают в соответствии с общими принципами и описаны в разделе.

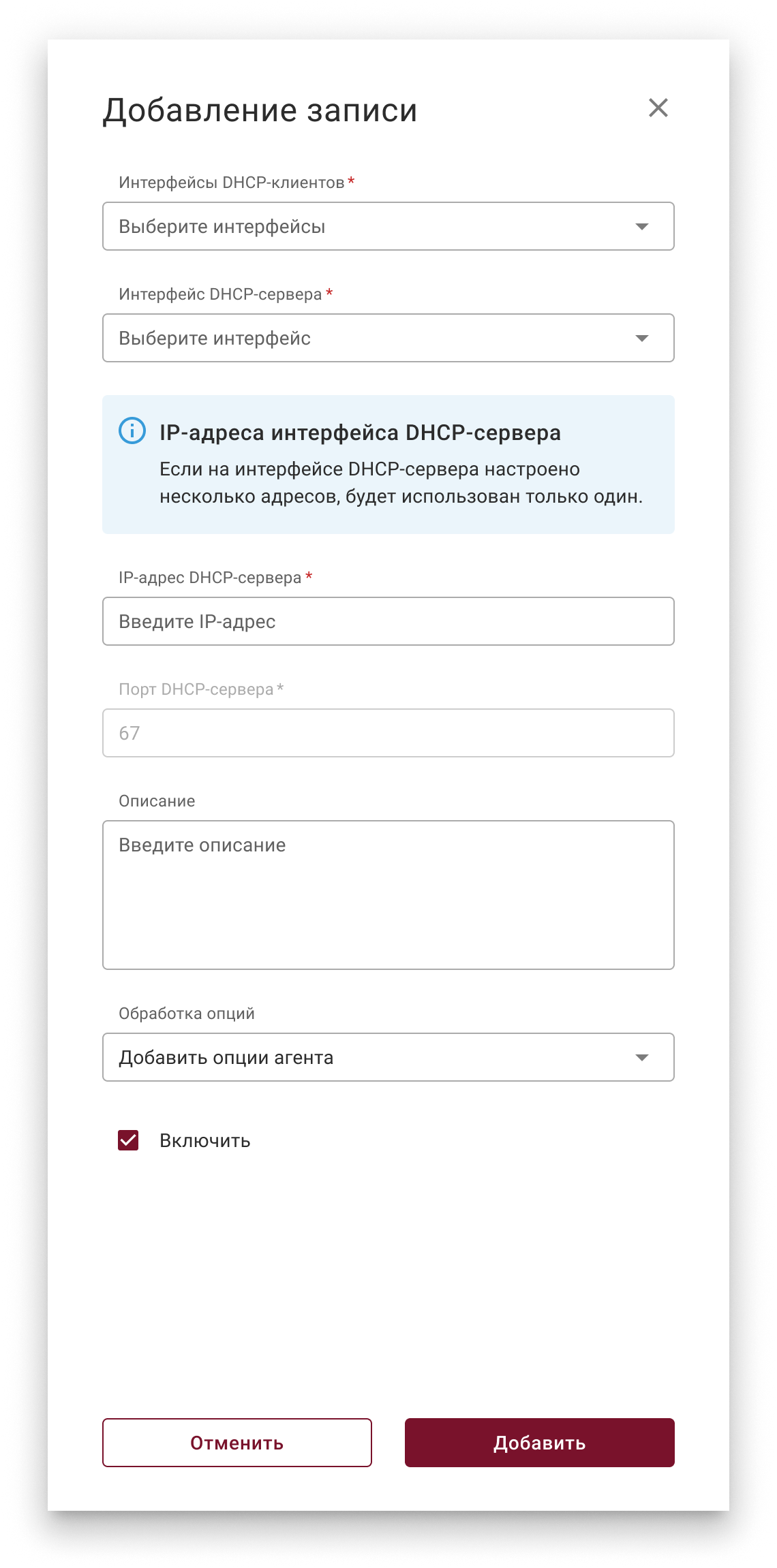

Добавление и редактирование записи таблицы

Параметры модальных окон Добавление записи и Редактирование записи совпадают и приведены в таблице.

Нажмите, чтобы посмотреть параметры

Параметр	Значения
Интерфейсы DHCP-клиентов*	Выпадающий список с мультивыбором для указания интерфейсов, на которых будет работать ретранслятор. В списке отображаются только те интерфейсы, которые еще не задействованы в других правилах DHCP-relay
Интерфейс DHCP-сервера*	*Обязательное поле. Выпадающий список с выбором сетевого интерфейса, настроенного на relay-агенте (Рубиконе)
IP-адрес DHCP-сервера*	IP-адрес целевого DHCP-сервера
Порт DHCP-сервера*	Неизменяемое поле. Числовой идентификатор, на который DHCP-ретранслятор (DHCP Relay Agent) пересылает DHCP-запросы от клиентов. Можно настроить на вкладке "Конфигурация DHCP-серверов" страницы "DHCP-серверы". Значение от 1 до 65535. По умолчанию 67
Описание	Необязательное текстовое описание для пояснения назначения правила
Обработка опций	Режим обработки опций DHCP relay-агентом (обычно для работы в цепочках нескольких relay-агентов, где каждый добавляет свою информацию о маршруте помогая серверу точно назначать IP-адреса по подсетям)
	Добавить опции агента Добавляет свои опции relay agent к существующим, сохраняя информацию от предыдущих агентов — полезно для цепочек релеев
	Отменить Отбрасывает пакет — повышает безопасность, блокируя потенциально некорректные запросы
	Переслать без изменений Пересылает пакет без изменений — подходит, если предыдущий relay уже обработал корректно
	Заменить на опции агента Заменяет чужие опции relay agent на свои — предотвращает переполнение пакета, но теряет данные о предыдущих хопах
☑ Включить	Активирует правило сразу после создания/сохранения

*Обязательное поле

Для применения выбранных настроек нужно нажать на кнопку Добавить или Сохранить в зависимости от модального окна.
