DHCP-серверы
Модуль: DHCPServerControl
Назначение
Страница DHCP-серверы предназначена для настройки и управления встроенным DHCP-сервером Рубикон Nova. DHCP-сервер позволяет автоматически назначать IP-адреса и другие сетевые параметры (например, адреса шлюзов, DNS-серверов) устройствам в локальной сети.
Информацию о состоянии модуля смотрите в разделе.
Данные страницы
Страница DHCP-серверы включает в себя следующие вкладки:
- Конфигурация DHCP-серверов
- Статическая аренда
- Состояние аренды
- Журнал

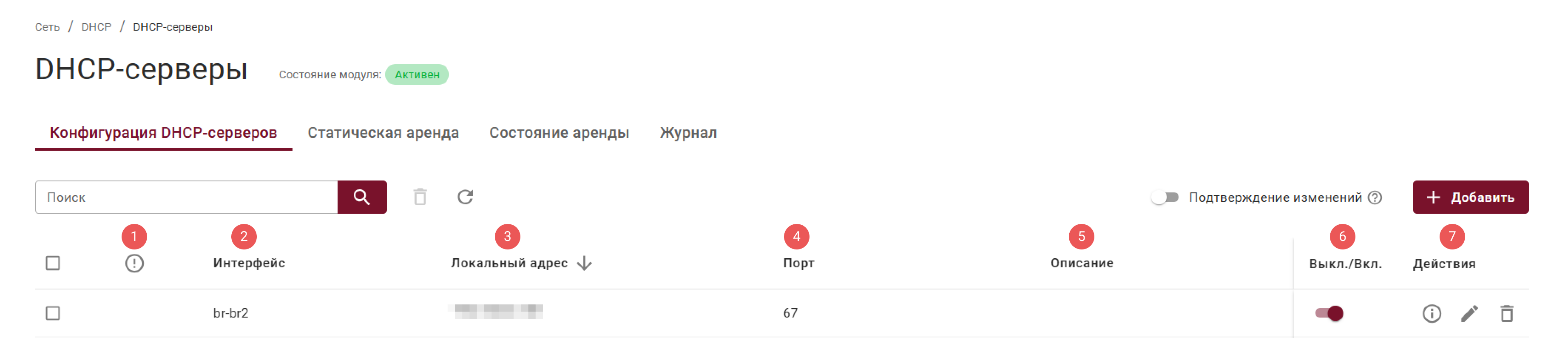

Вкладка Конфигурация DHCP-серверов предназначена для управления основными конфигурациями DHCP-сервера для каждого сетевого интерфейса.
Структура таблицы:
- Информация об ошибках (см. раздел);
- Интерфейс – имя сетевого интерфейса, на котором работает данный экземпляр DHCP-сервера (например,
eth0); - Локальный адрес – IP-адрес интерфейса;
- Порт – UDP-порт, используемый DHCP-сервером (стандартно 67);
- Описание – пользовательское описание конфигурации;
- Выкл./Вкл. – переключатель для быстрой активации или деактивации DHCP-сервера на данном интерфейсе;
- Действия – стандартные иконки.

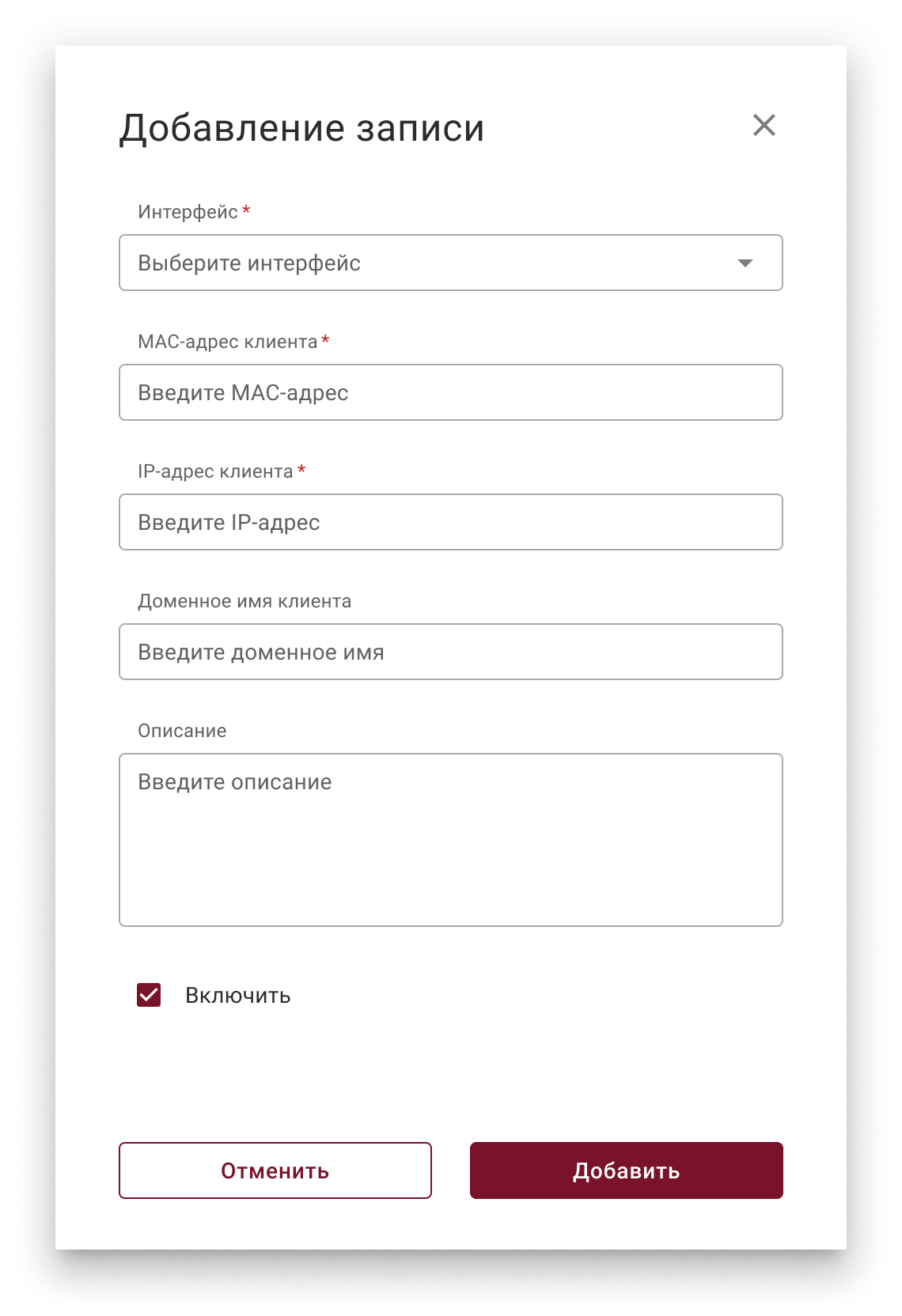

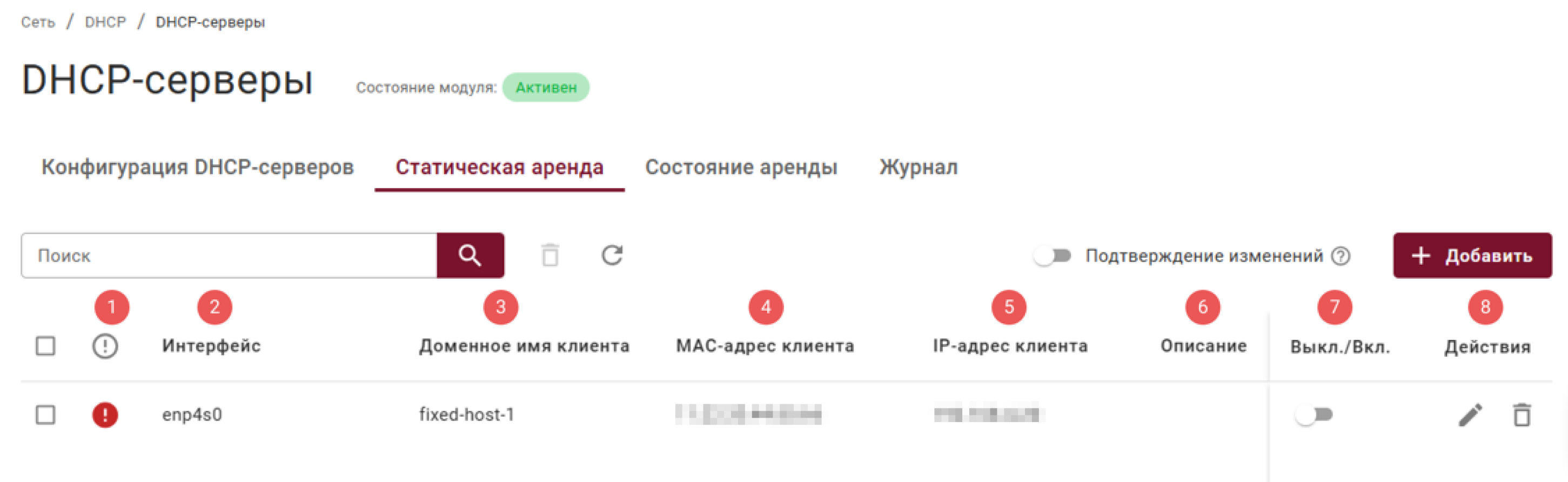

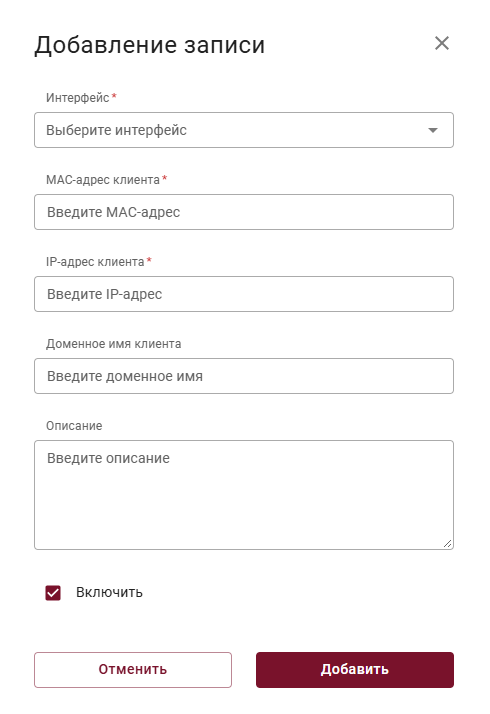

Вкладка Статическая аренда позволяет создавать статические привязки IP-адресов к MAC-адресам конкретных устройств.
Структура таблицы:
- Информация об ошибках (см. раздел);
- Интерфейс – физический интерфейс DHCP-сервера;
- Доменное имя клиента – параметр, который сервер передает клиенту для указания DNS-домена. Оно используется клиентом для полного доменного имени хоста при регистрации в DNS и разрешения имен в локальной сети;
- MAC-адрес клиента – аппаратный адрес интерфейса клиента;
- IP-адрес клиента – статически выделенный сетевой адрес (IPv4/IPv6), который DHCP-сервер присваивает устройству-клиенту из доступного пула адресов;
- Описание – произвольный комментарий пользователя;
- Выкл./Вкл. – переключатель добавляет/удаляет данную запись в список статической аренды DHCP-сервера. Если записи не будет и клиент запросит IP-адрес, будет добавлен любой доступный адрес. Если будет запись, то будет выдаваться запрашиваемый;
- Действия – стандартные иконки.
Доступный адрес берется из Диапазоны IP-адресов, так работает DHCP по умолчанию. Если там ничего нет, то из доступной сети. Например, если у сервера адрес 1.1.1.1/24, он будет выдавать с 1.1.1.2-1.1.1.255. Если включить статическую аренду и написать 1.1.1.48 для устройства с MAC-адресом, то этому устройству всегда будет выдаваться 1.1.1.48.

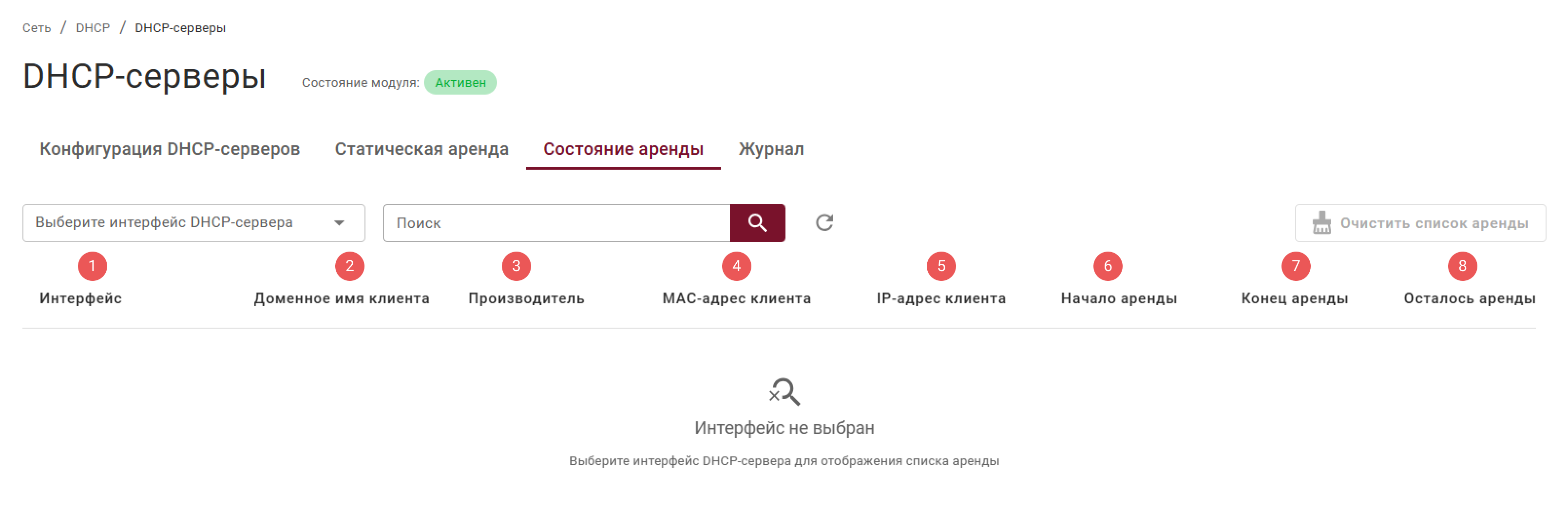

Вкладка Состояние аренды отображает информацию о текущих и прошлых арендах IP-адресов, выданных DHCP-сервером.
Структура таблицы:
- Интерфейс – физический интерфейс DHCP-сервера;
- Доменное имя клиента – параметр, который сервер передает клиенту для указания DNS-домена. Оно используется клиентом для полного доменного имени хоста при регистрации в DNS и разрешения имен в локальной сети;
- Производитель – производитель сетевой карты, которой был выдан IP-адрес;
- MAC-адрес клиента – аппаратный адрес интерфейса клиента;
- IP-адрес клиента – статически выделенный сетевой адрес (IPv4/IPv6), который DHCP-сервер присваивает устройству-клиенту из доступного пула адресов;
- Начало аренды – дата и время активации аренды IP-адреса;
- Конец аренды – дата и время окончания срока аренды IP-адреса;
- Осталось аренды – оставшееся время до истечения срока аренды IP-адреса, рассчитанное как разница между текущим моментом и
концом аренды.
Параметр Осталось аренды округляется до минут в большую сторону. Например, когда осталось 20 сек, отображается 1 мин.
Доступный адрес берется из Диапазоны IP-адресов, так работает DHCP по умолчанию. Если там ничего нет, то из доступной сети. Например, если у сервера адрес 1.1.1.1/24, он будет выдавать с 1.1.1.2 - 1.1.1.255. Если включить статическую аренду и написать 1.1.1.48 для устройства с MAC-адресом, то этому устройству всегда будет выдаваться 1.1.1.48.
Вкладка Журнал предназначена для просмотра журналов событий, связанных с работой сервисов и модулей Рубикон Nova.
Элементы управления
Перечень всех элементов управления смотрите в разделе.
- Конфигурация DHCP-серверов
- Статическая аренда
- Состояние аренды
- Журнал
| Как отображается | Для чего | Что открывает |
|---|---|---|
 | Подтверждение удаления и редактирования | см. раздел |
 | Добавление записи в таблицу | Окно настроек
|
 | Редактирование записи таблицы |
| Как отображается | Для чего | Что открывает |
|---|---|---|
| Подтверждение удаления и редактирования | см. раздел |
| Добавление записи в таблицу | Окно настроек
|
| Редактирование записи таблицы |
| Как отображается | Для чего | Что открывает |
|---|---|---|

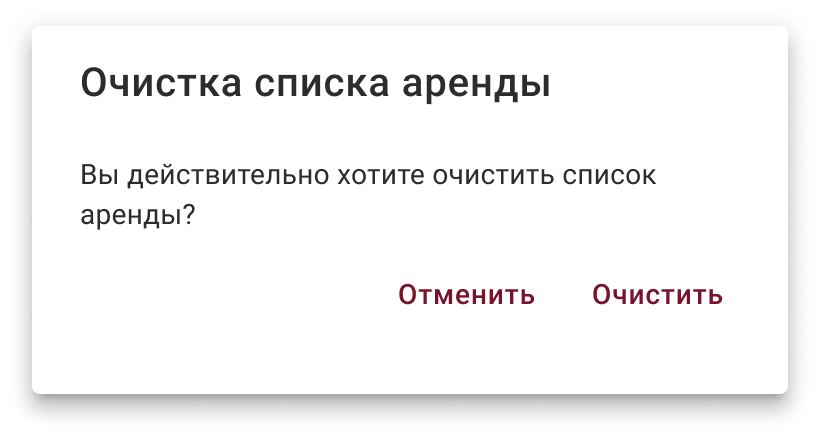

 | Удаление устаревших/неактуальных записей из истории аренды DHCP и обновление отображаемого списка | Окно настроек
|
По умолчанию интерфейс не выбран. Для отображения журнала необходимо выбрать Интерфейс DHCP-сервера из выпадающего списка; пока выбор не сделан, выводится подсказка Для отображения журнала выберите интерфейс DHCP-сервера.
Записи в журнале содержат временную метку, имя хоста, идентификатор процесса (dhcpd), а также информацию о событиях DHCP-сервера (DHCPDISCOVER, DHCPOFFER, DHCPREQUEST, DHCPACK, DHCPNAK, DHCPRELEASE), включая MAC-адрес клиента, выданный IP-адрес, интерфейс и порт.
Остальные элементы управления журналом работают в соответствии с общими принципами и описаны в разделе.
Настройки

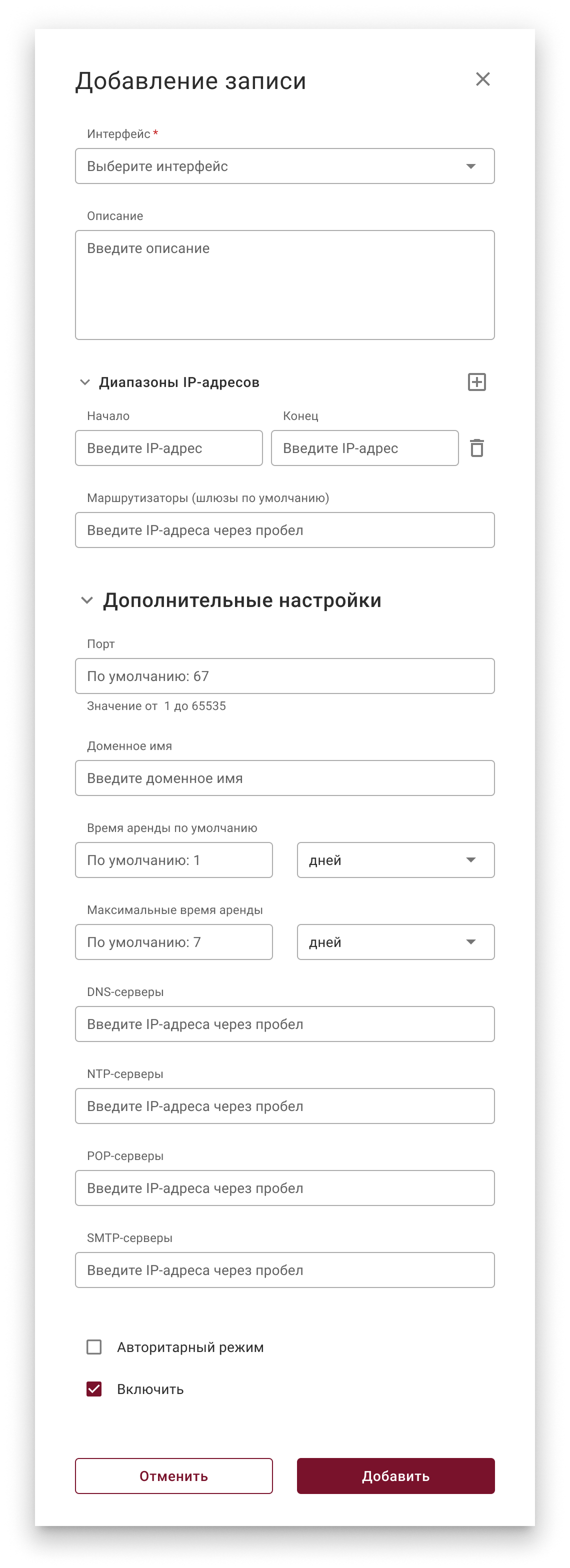

Добавление и редактирование конфигурации DHCP-сервера
Нажмите, чтобы посмотреть параметры
| Параметр | Значения |
|---|---|
| Интерфейс* | *Обязательное поле. Один из доступных интерфейсов системы (на котором работает DHCP-сервер) с назначенным IP-адресом |
| Порт* | *Обязательное поле. UDP-порт DHCP-сервера. Значение: от 1 до 65535. По умолчанию: 67 |
| Доменное имя | Домен, который будет присвоен клиентам. Длина имени должна быть от 2 до 63 символов. Пример: rubicon-enp2s0 |
| Описание | Произвольный комментарий пользователя |
| Время аренды по умолчанию | Настройка сроков аренды IP-адресов по умолчанию (в днях, часах, минутах) |
| Максимальное время аренды | Настройка сроков аренды IP-адресов |
Чекбокс Авторитарный режим | Если включен, то DHCP-сервер будет единственным авторитетным сервером в данном сегменте сети |
Чекбокс Включить | Активирует данную конфигурацию сервера |
Нажмите, чтобы посмотреть параметры
| Наименование блока | Назначение | Параметр | Пример заполнения |
|---|---|---|---|
| Диапазоны IP-адресов | Для указания одного или нескольких диапазонов IP-адресов для динамической выдачи клиентам. | Начало | 192.168.0.102 |
Конец | 192.168.0.254 | ||
| Маршрутизаторы | Списки IP-адресов, которые будут переданы клиентам | IP-адрес | 1.1.1.1 |
| DNS-серверы | Списки IP-адресов, которые будут переданы клиентам | DNS-сервер | 1.1.1.1 |
| NTP-серверы | Списки IP-адресов, которые будут переданы клиентам | NTP-сервер | 1.1.1.1 |
| POP-серверы | Списки IP-адресов, которые будут переданы клиентам | POP-сервер | 1.1.1.1 |
| SMTP-серверы | Списки IP-адресов, которые будут переданы клиентам | SMTP- сервер | 1.1.1.1 |
Доступные значения для Диапазоны IP-адресов: IP из той же подсети, исключая адрес интерфейса, network/broadcast адреса, адрес из другой подсети, нельзя пересекающиеся диапазоны. По умолчанию: [(IP-сервера) x.x.x.x+1] - [x.x.x.254].
Корректное Доменное имя должно содержать:
- Длина имени должна быть от 2 до 63 символов;
- Регистр символов не имеет значения;
- Допустимо использование дефиса и точки;
- Имя не должно начинаться или заканчиваться на дефис, не должно быть два дефиса подряд;
- Допустимы латинские буквы (a-z), кириллица (а-я) и цифры (0-9);
- Использование спецсимволов недопустимо.
