IGMP Proxy (L3 multicast)

Модуль: L3 IGMP Proxy

Назначение

IGMP Proxy (L3 multicast) предназначена для управления, мониторинга и отслеживания работы сервиса, который обеспечивает маршрутизацию мультикаст-трафика по сети.

IGMP Proxy — легковесный системный сервис (демон) для маршрутизации L3 многоадресного (multicast) трафика, основанный на пересылке IGMP-запросов. Он связывает два изолированных L2-домена на третьем уровне (IP).

Программа выступает в роли простого посредника:

• Upstream (входящий интерфейс): подключается к источнику трафика как обычный клиент (может быть только один);
• Downstream (исходящие интерфейс): транслирует поток конечным устройствам в локальной сети.

Данные страницы

Конфигурация

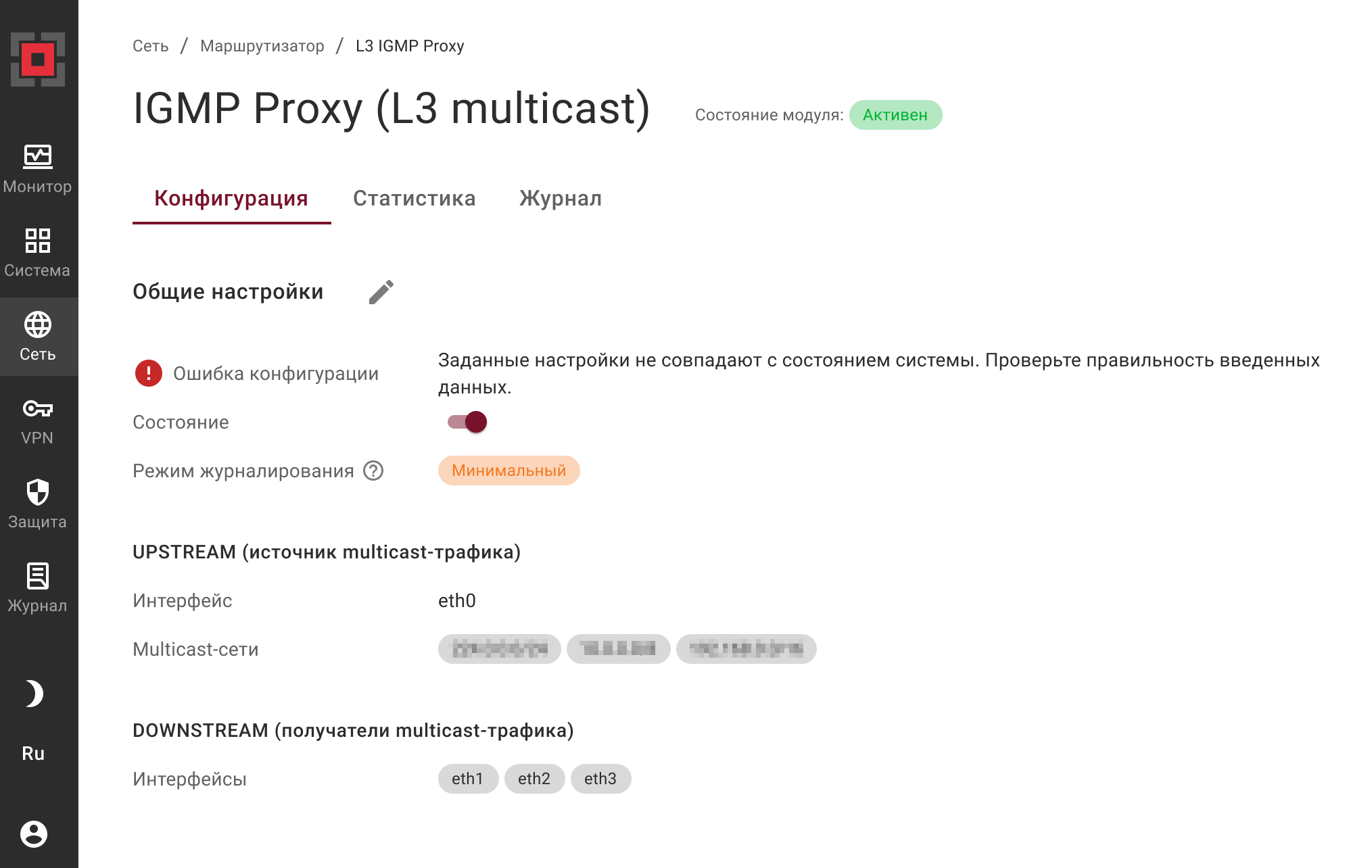

Конфигурация предназначена для настройки и просмотра параметров работы IGMP Proxy.

Структура таблицы:

1. Состояние — текущий статус работы IGMP Proxy, позволяет включать или отключать его работу;
2. Режим журналирования — уровень детализации записей в журнале:
   • Минимальный — регистрируются только критические события и предупреждения;
   • Стандартный — дополнительно добавляются информационные сообщения;
   • Отладочный — дополнительно добавляются диагностические сообщения, необходимые для поиска неисправностей;
3. UPSTREAM (источник multicast-трафика) — раздел содержит параметры входящего направления. Upstream-интерфейс подключается к источнику multicast-трафика и принимает поток как обычный клиент. Одновременно может быть настроен только один upstream-интерфейс:
   • Интерфейс — сетевой интерфейс, через который IGMP Proxy получает multicast-трафик от источника;
   • Multicast-сети — перечень multicast-сетей или диапазонов адресов, трафик которых разрешено принимать и передавать downstream-получателям.
4. DOWNSTREAM (получатели multicast-трафика) — раздел содержит параметры исходящего направления. Через downstream-интерфейсы IGMP Proxy передаёт multicast-трафик конечным устройствам локальной сети:
   • Интерфейсы — один или несколько сетевых интерфейсов, через которые multicast-трафик транслируется получателям.

примечание

Если есть ошибки конфигурации, то будут отображаться дополнительные поля: Ошибка конфигурации и Описание ошибки (см. раздел).

Статистика

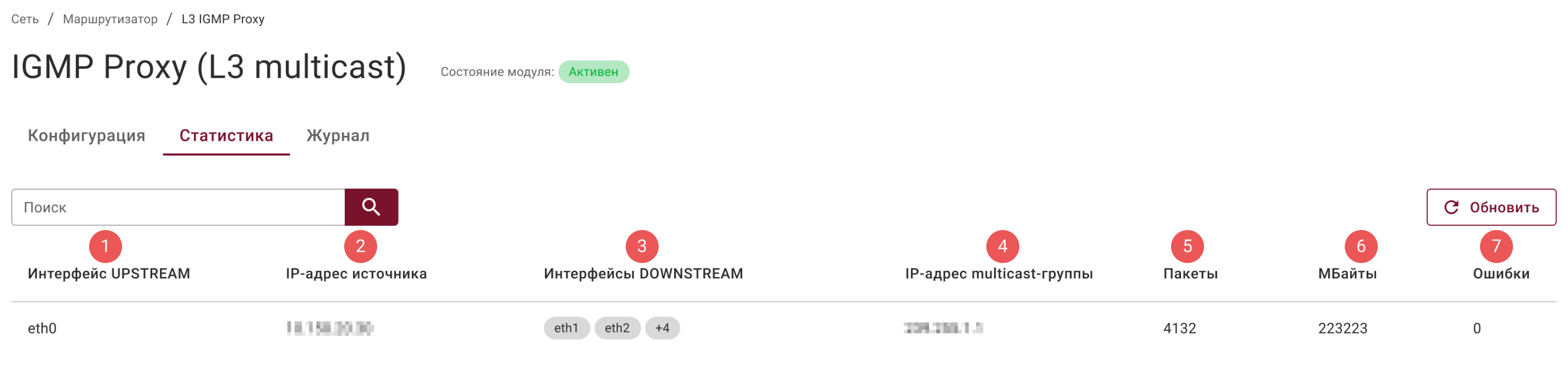

Статистика предназначена для отображения статистики прохождения multicast-трафика через IGMP Proxy.

Структура таблицы:

1. Интерфейс UPSTREAM — входящий интерфейс / интерфейс сервера;
2. IP-адрес источника — IP-адрес источника вещания (стриминг-сервера провайдера);
3. Интерфейсы DOWNSTREAM — исходящие интерфейсы / интерфейсы клиентов;
4. IP-адрес multicast-группы — IP-адрес мультикаст-группы, на который подписался клиент;
5. Пакеты — количество мультикаст-пакетов данного канала, успешно обработанных и пересланных ядром с момента старта трансляции;
6. Мбайты — суммарный объём переданных данных этого канала в байтах;
7. Ошибки — количество ошибочных или отброшенных пакетов.

Журнал

Журнал предназначен для просмотра системных логов работы IGMP Proxy.

Элементы управления на странице (поле для ввода количества строк, текстовый поиск по содержимому логов и кнопка Обновить журнал) реализованы по общим принципам и описаны в разделе.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Редактирование общих настроек

Нажмите, чтобы посмотреть параметры

Блок	Параметр	Значения
—	Режим журналирования	Минимальный, Стандартный, Отладочный
UPSTREAM (источник multicast-трафика)	Интерфейс	Выпадающий список интерфейсов
	Multicast-сети	Формат: <IP/маска>. Ввод сетей осуществляется через пробел
DOWNSTREAM (получатели multicast-трафика)	Интерфейсы	Выпадающий список для выбора одного или нескольких интерфейсов
—	Чекбокс Включить	Включено/выключено
