Multi-WAN

Модуль: MultiWanControl

Назначение

Страница Multi-WAN предназначена для настройки балансировки и резервирования трафика при использовании нескольких WAN-провайдеров (многопровайдерная конфигурация) в Рубикон Nova. Обеспечивает отказоустойчивость, распределение нагрузки и контроль качества соединений.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

Политики

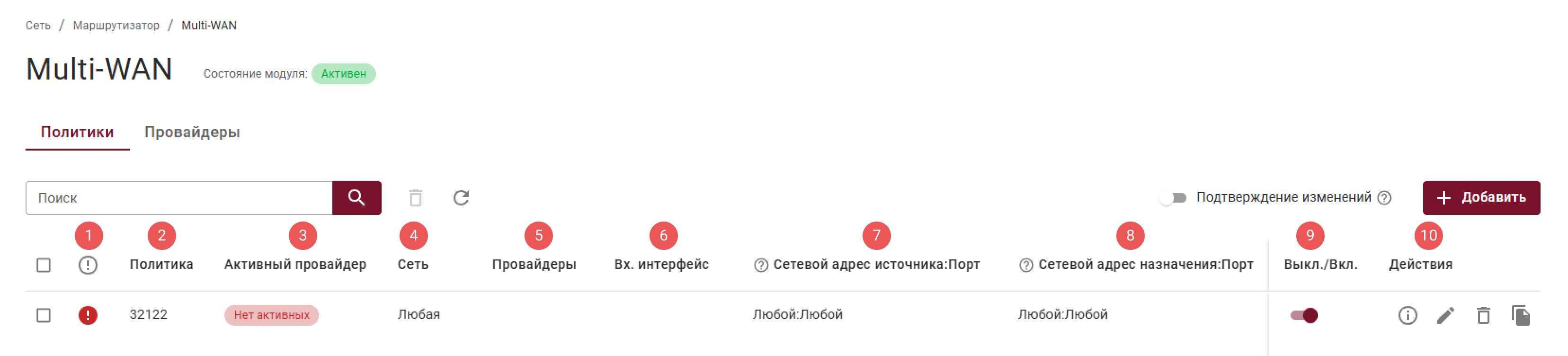

Вкладка Политики предназначена для создания и управления правилами балансировки трафика Multi-WAN: распределение по источнику/назначению, приоритетам провайдеров и условиям переключения.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Политика – идентификатор политики;
3. Активный провайдер – отображает текущего выбранного провайдера по данной политике;
4. Сеть – локальная сеть или VLAN, к которой применяется Multi-WAN политика;
5. Провайдеры – список провайдеров, участвующих в политике (резервные);
6. Вх. интерфейс – входящий интерфейс, из которого приходит трафик, к которому применяется политика;
7. Сетевой адрес источника:Порт – IP-адрес (или сеть источника) и порт отправителя пакетов;
8. Сетевой адрес назначения:Порт – сеть назначения (или сеть источника) и порт, к которой применяется правило;
9. Выкл./Вкл. – быстрое включение или отключение применения политики;
10. Действия – стандартные иконки для взаимодействия с интерфейсом.

Провайдеры

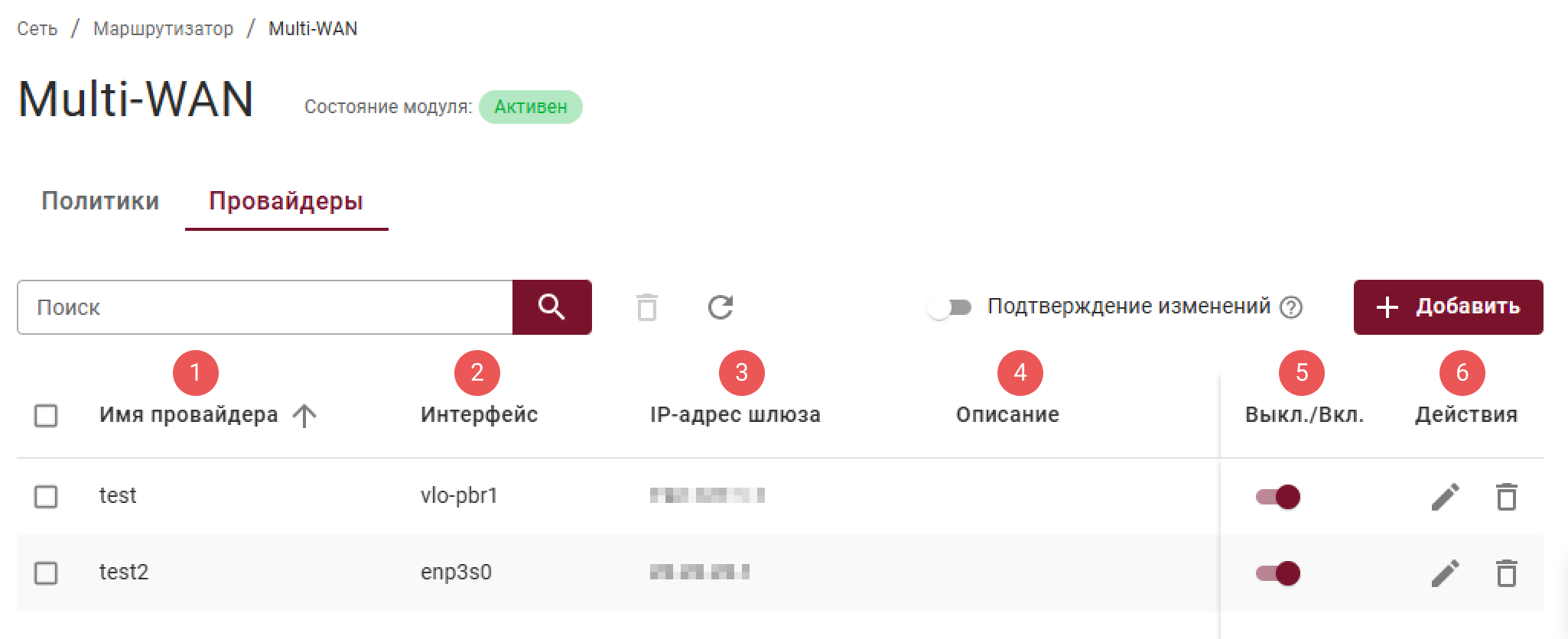

Вкладка Провайдеры предназначена для настройки WAN-провайдеров.

Структура таблицы:

1. Имя провайдера – пользовательское имя для провайдера;
2. Интерфейс – сетевой интерфейс устройства, к которому подключен данный провайдер;
3. IP-адрес шлюза – адрес шлюза провайдера;
4. Описание – произвольный комментарий пользователя;
5. Выкл./Вкл. – быстрое включение или отключение записи;
6. Действия – стандартные иконки для взаимодействия с интерфейсом.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Политики

Элемент управления	Назначение	Описание в руководстве
Подтверждение изменений	Подтверждение удаления и редактирования
Кнопка Добавить	Добавление записи в таблицу
Иконка «Редактирование записи»	Редактирование записи таблицы
Иконка «Дублирование записи»	Дублирование записи с уже ранее выбранными настройками

Провайдеры

Элемент управления	Назначение	Описание в руководстве
Подтверждение изменений	Подтверждение удаления и редактирования
Кнопка «Добавить»	Добавление записи в таблицу
Иконка «Редактирование записи»	Редактирование записи таблицы

Добавление, редактирование и дублирование

Нажмите, чтобы посмотреть параметры вкладки "Политики"

По умолчанию параметры, кроме Политики перехода и Описания, принимают значения Любой или Любая.

Наименование шага	Параметр	Значение
Основные параметры	Политика перехода*	Значение от 45100 до 45200
	Сеть	Формат: <IP/маска>
	Описание	Комментарий пользователя
	Шаблон пакета / Входящий интерфейс	Выпадающий список
	Шаблон пакета / Сетевой адрес источника	IP-адреса и сети источника. Формат: <IP-адрес>, <IP-адрес>-<IP-адрес> или <IP/маска>
	Шаблон пакета / Порт источника	Формат: <число> или <число>-<число>. Значение от 1 до 65535
	Шаблон пакета / Сетевой адрес назначения	IP-адреса и сети назначения. Формат: <IP-адрес>, <IP-адрес>-<IP-адрес> или <IP/маска>
	Шаблон пакета / Порт назначения	Формат: <число> или <число>-<число>. Значение от 1 до 65535
	Чекбокс «Включить»	Активация MultiWan сразу после применения настроек
Настройки провайдеров	Провайдеры / Приоритет*	Значение от 1 до 255
	Провайдеры / Провайдер*	Выпадающий список
Настройка проверки канала	Частота проверки, с	По умолчанию: 10
	Чекбокс Проверять статус канала (MII)	Если проверка включена, то система отслеживает физическое состояние сетевого порта (активен ли линк, подключен ли кабель)
	Чекбокс Проверка канала с помощью ICMP	Если проверка включена, то система регулярно отправляет ICMP-запросы на указанный IP-адрес мониторинга и анализирует ответы. Если включена проверка ICMP, будут включены поля ниже
	IP-адрес мониторинга*	Узел, до которого отправляются ICMP пакеты для проверки доступности канала
	Количество запросов для проверки	Сколько ICMP пакетов отправляется за один цикл проверки. По умолчанию: 3
	Ожидание ответа, мс	Таймаут ожидания ответа на ICMP запрос. По умолчанию: 100
	Интервал между запросами, мс	Частота отправки пробных пакетов. По умолчанию: 500. Значение от 100 до 1000
	Допустимый процент потерь	Максимально допустимая доля потерянных ICMP пакетов, при превышении канал считается неработоспособным. По умолчанию: 0

* — обязательное поле.

Нажмите, чтобы посмотреть параметры вкладки "Провайдеры"

Параметр	Описание
Имя провайдера*	Уникальное имя провайдера. Поле не редактируемое
Интерфейс*	Сетевой интерфейс устройства, к которому подключен данный провайдер
IP-адрес шлюза*	Адрес шлюза провайдера
Описание	Произвольный комментарий пользователя
Чекбокс Включить	Быстрое включение или отключение записи

* — обязательное поле.
