Состояние маршрутизации

Модуль: SRouteControl

Назначение

Страница Состояние маршрутизации предназначена для просмотра информации о текущей маршрутизации трафика в системе Рубикон Nova.

На странице отображаются активные маршруты и действующие политики маршрутизации, что позволяет администратору анализировать пути передачи данных и проверять сетевую связность.

Данные страницы

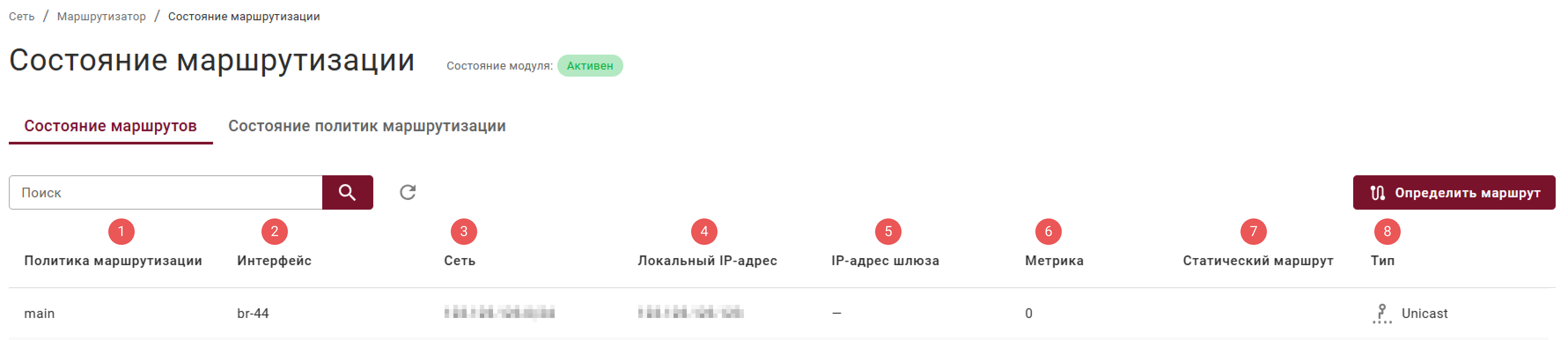

Состояние маршрутов

Вкладка Состояние маршрутов предназначена для отображения системной таблицы маршрутизации.

Она показывает, какие маршруты используются системой для доставки пакетов до различных сетей.

Структура таблицы:

1. Политика маршрутизации — имя применённой политики маршрутизации;
2. Интерфейс — имя сетевого интерфейса, через который будет отправлен трафик;
3. Сеть — сеть назначения;
4. Локальный IP-адрес — IP-адрес исходящего интерфейса;
5. IP-адрес шлюза — IP-адрес следующего маршрутизатора (шлюза). Если значение отсутствует, отображается прочерк;
6. Метрика — числовой показатель от 0 до 256, влияющий на выбор маршрута;
7. Статический маршрут — признак добавления маршрута вручную: Да или Нет;
8. Тип — тип маршрута: Unicast, Broadcast, Multicast или Local.

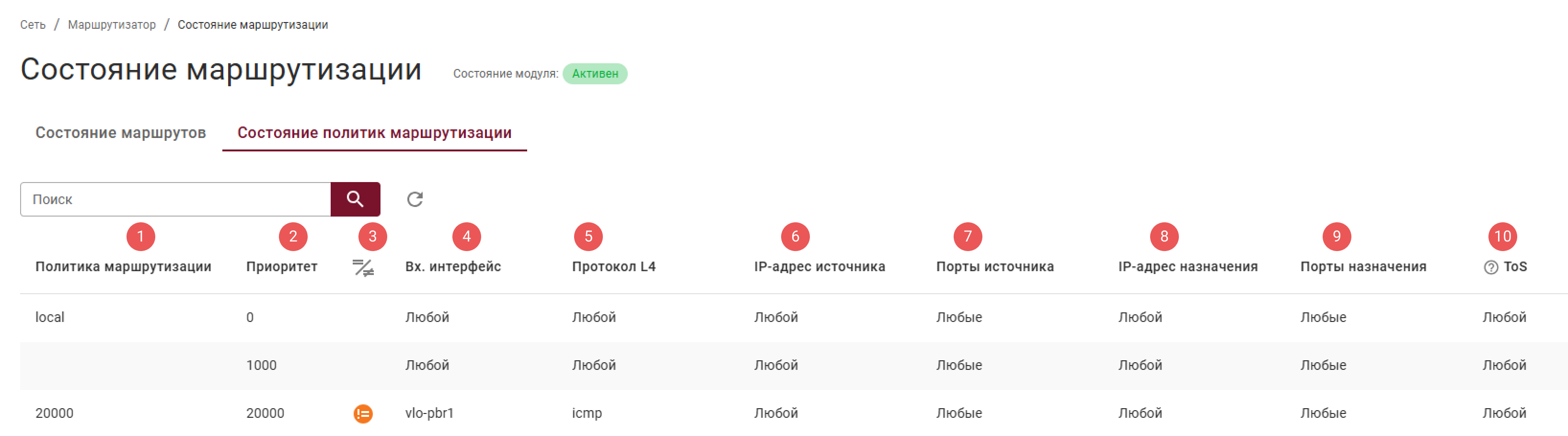

Состояние политик маршрутизации

Вкладка Состояние политик маршрутизации предназначена для отображения списка всех созданных политик маршрутизации (policy-based routing) и их текущего состояния.

Политики маршрутизации обеспечивают управление трафиком на основе различных критериев: IP-адреса, порты, протоколы и входящие интерфейсы.

Структура таблицы:

1. Политика маршрутизации — имя политики;

2. Приоритет — числовой приоритет политики от 0 до 65535;

3. = / ≠ — признак применения политики ко всем пакетам, кроме заданного шаблона параметров;

4. Вх. интерфейс — входящий интерфейс, на который должен поступить трафик для срабатывания политики;

5. Протокол L4 — протокол транспортного уровня: TCP, UDP, Любой или числовое значение от 1 до 255;

6. IP-адрес источника — IP-адрес или подсеть источника трафика;

7. Порты источника — порт или диапазон портов источника от 1 до 65535;

8. IP-адрес назначения — IP-адрес или подсеть назначения;

9. Порты назначения — порт или диапазон портов назначения от 1 до 65535;

10. ToS — значение поля Type of Service в IP-заголовке:

    • 0 (не задан);
    • 1 (надёжность);
    • 2 (пропускная способность);
    • 3 (пропускная способность и надёжность);
    • 4 (мин. задержка);
    • 5 (мин. задержка и надёжность);
    • 6 (мин. задержка и пропускная способность);
    • 7 (все).

примечание

Если для какого-либо параметра установлено значение Любой, в соответствующем столбце отображается слово Любой или Любые.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Состояние маршрутов

Элемент управления	Назначение
Определить маршрут	Открывает окно проверки доступности узла и трассировки маршрута до указанного IP-адреса.

Проверка доступности узла

Оператор может выполнить трассировку маршрута до указанного IP-адреса для диагностики сетевой связности.

Для этого нажмите кнопку Определить маршрут в правом верхнем углу вкладки Состояние маршрутов.

В открывшемся модальном окне Проверка доступности узла введите целевой IP-адрес в поле для ввода и нажмите кнопку Проверить. Для закрытия окна нажмите кнопку Отменить или область вне окна.

Система начнёт анализ, на время выполнения которого будет отображаться индикатор с сообщением: Ожидание ответа сервера.... Процесс можно прервать, нажав кнопку Прервать.

После успешного выполнения задачи в модальном окне отобразится построенный маршрут со следующей информацией:

• IP-адрес назначения — проверяемый IP-адрес;
• Интерфейс — исходящий интерфейс;
• IP-адрес интерфейса — IP-адрес исходящего интерфейса;
• IP-адрес шлюза — IP-адрес следующего узла.

Если построить маршрут до узла невозможно (например, нет подходящего маршрута в таблице), отобразится сообщение: Узел недоступен. Невозможно построить маршрут до выбранного узла.
