Статическая маршрутизация

Модуль: SRouteControl

Назначение

Страница Статическая маршрутизация предназначена для настройки статических маршрутов в системе.

Статическая маршрутизация используется для явного задания пути, по которому пакеты направляются к определённой сети назначения. Такой метод применяется в небольших или стабильных сетях, а также при необходимости точного управления маршрутизацией в сложных сценариях.

Данные страницы

Вкладки IPv4/IPv6 конфигурация предназначена для управления статическими маршрутами протокола IPv4 и IPv6.

к сведению

Интерфейс и логика работы вкладки IPv4 конфигурация идентичны вкладке IPv6 конфигурация.

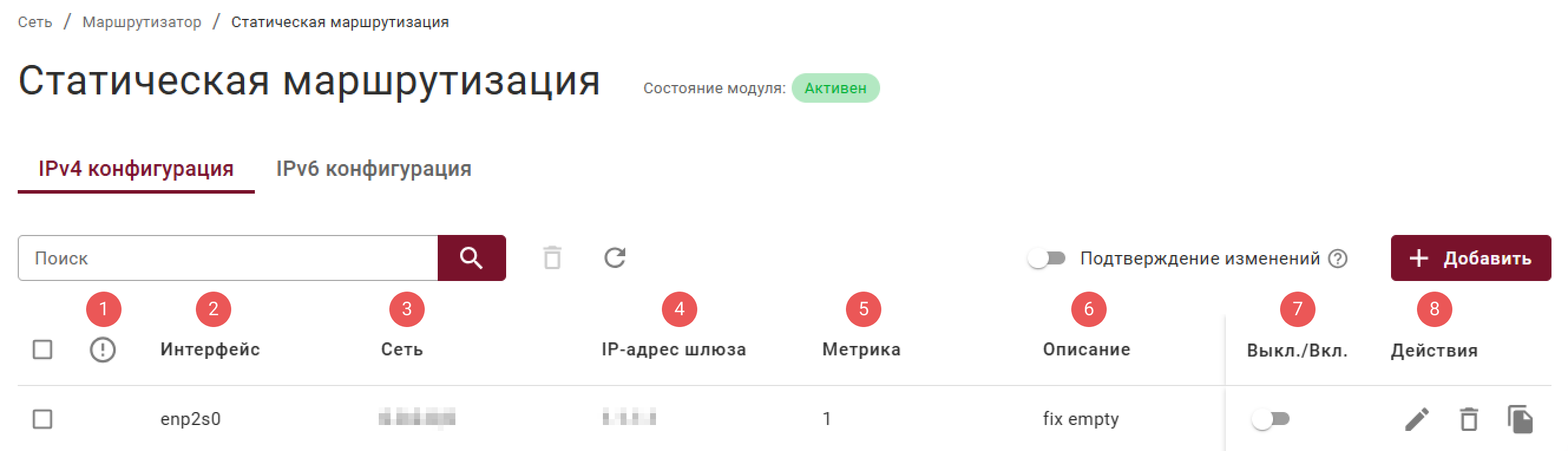

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Интерфейс — исходящий сетевой интерфейс, через который отправляются пакеты к указанной сети;
3. Сеть — адрес целевой сети и маска подсети, определяющие диапазон IP-адресов назначения;
4. IP-адрес шлюза — IP-адрес следующего устройства, которое примет и перенаправит пакет;
5. Метрика — число, определяющее приоритет маршрута;
6. Описание — произвольный комментарий оператора к записи;
7. Выкл./Вкл. — переключатель добавления или удаления записи из списка статических маршрутов;
8. Действия — элементы управления записью.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Элемент управления	Назначение
	Подтверждает внесённые изменения при редактировании маршрута. Рекомендуется держать включённым для предотвращения потери доступа к устройству
	Открывает окно добавления статического маршрута
	Редактирование выбранного статического маршрута
	Дублирование выбранного статического маршрута

к сведению

Процедуры включения / выключения, удаления, а также отображение окна результатов и ошибок конфигурации для статических маршрутов полностью аналогичны тем, что описаны для раздела L2: Псевдонимы и loopback-интерфейсы.

Добавление, редактирование и дублирование статического маршрута

Для добавления, редактирования или дублирования статического маршрута выберите необходимую вкладку (IPv4 конфигурация или IPv6 конфигурация) и используйте кнопку + Добавить либо соответствующие элементы в столбце Действия.

Нажмите, чтобы посмотреть параметры

Параметр	Значения
Интерфейс*	Выбор интерфейса из списка. При редактировании поле недоступно для изменения. В списке доступны только интерфейсы, на которые назначены IP-адреса
IP-адрес шлюза*	IP-адрес шлюза (следующего маршрутизатора)
Сеть	Сеть назначения. Формат: <IP/маска>. По умолчанию: 0.0.0.0/0
Описание	Текстовое описание для пояснения назначения маршрута
Метрика	Числовое значение метрики маршрута. Значение от 1 до 65535
Включить	Активация маршрута

* Обязательное поле.

Внимание! При работе с маршрутизацией настоятельно рекомендуется держать Подтверждение изменений включённым. Некорректно настроенный маршрут может привести к полной потере доступа к веб-интерфейсу управления. Механизм подтверждения позволит автоматически откатить изменения, если вы потеряете связь с устройством.
