Виртуальная маршрутизация (VRF)
Модуль: VRFControl
Назначение
Страница Виртуальная маршрутизация (VRF) предназначена для создания изолированных экземпляров таблиц маршрутизации внутри одного устройства. Позволяет использовать перекрывающиеся IP‑адреса в разных виртуальных маршрутизаторах и полностью изолировать трафик отдельных клиентов или сегментов сети.
Данные страницы
- Конфигурация политик
- Конфигурация IP-адресов
- Конфигурация маршрутов

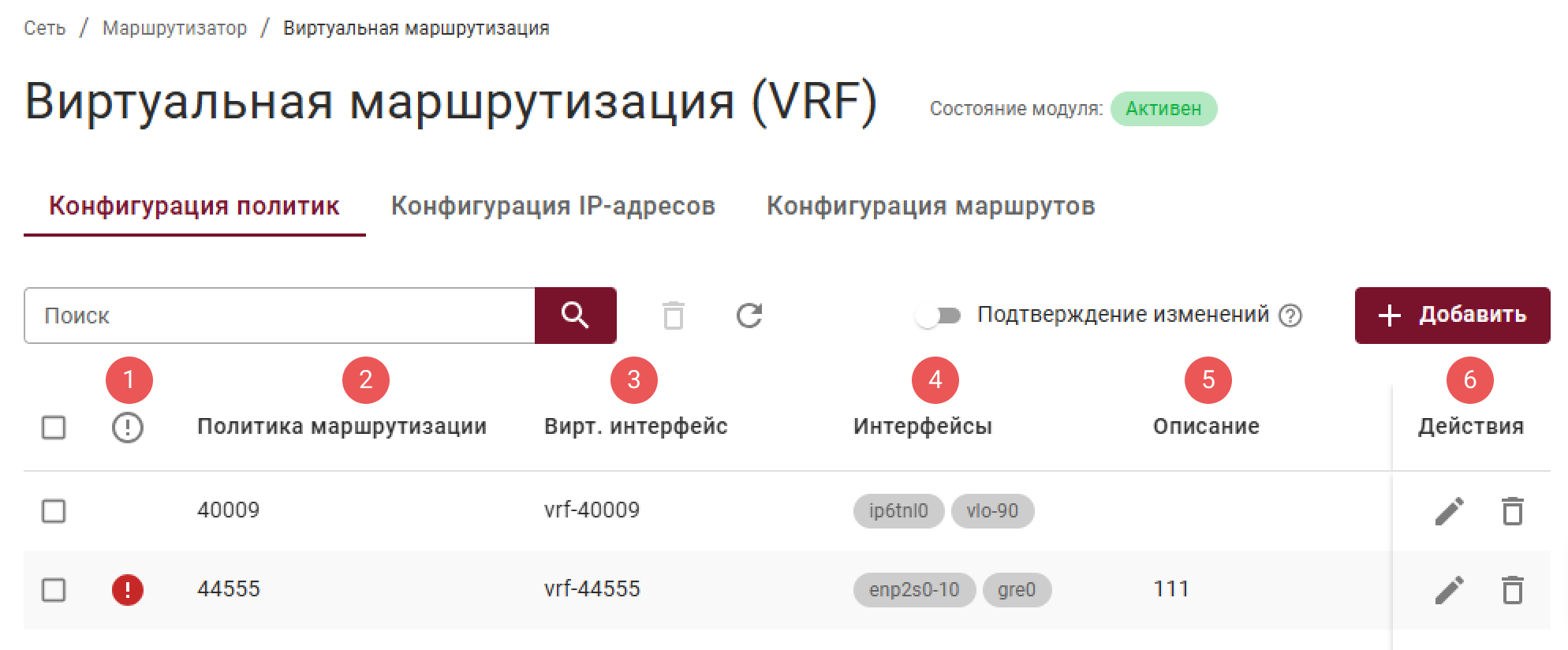

Вкладка Конфигурация политик предназначена для создания и управления политиками, которые определяют, какой трафик будет направлен в ту или иную виртуальную таблицу маршрутизации.
Структура таблицы:
- Информация об ошибках (см. раздел);
- Политика маршрутизации – имя (или номер) политики;
- Вирт. интерфейс – виртуальный интерфейс;
- Интерфейсы – список интерфейсов, к которым привязана политика;
- Описание – произвольный комментарий пользователя;
- Действия– стандартные иконки.

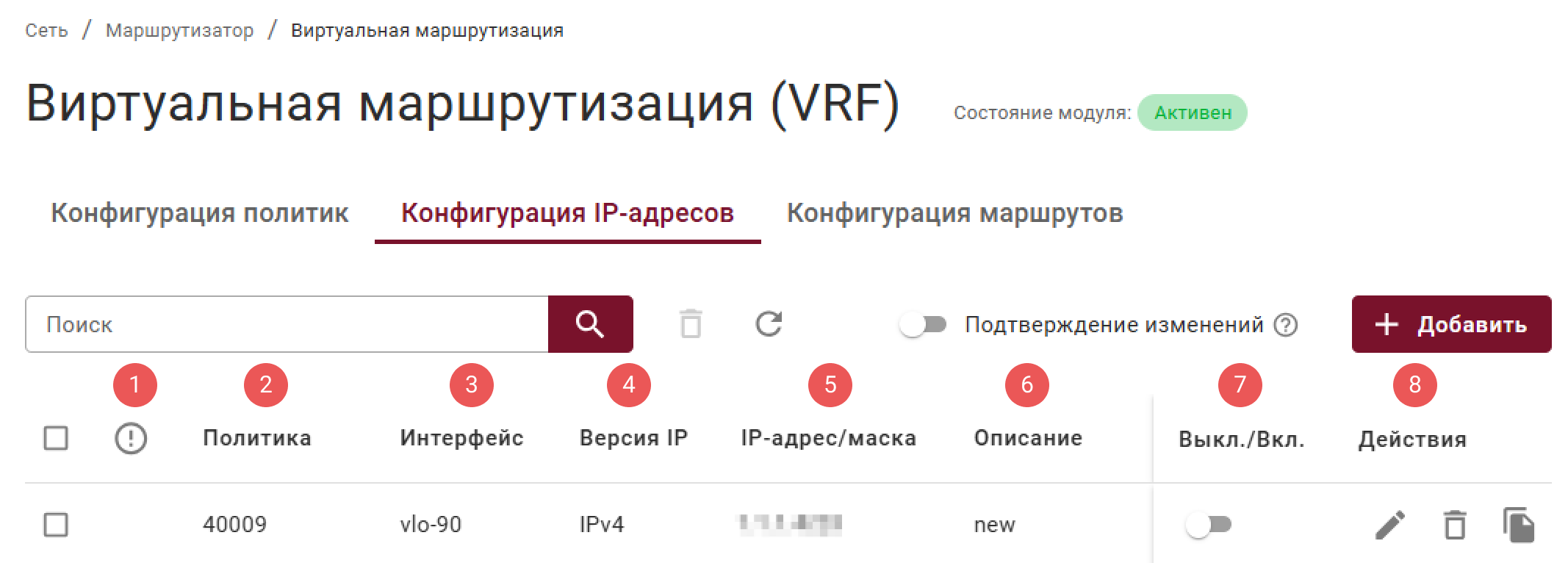

На вкладке Конфигурация IP‑адресов настраиваются только виртуальные IP‑адреса в контексте созданных виртуальных таблиц маршрутизации.
Структура таблицы:
- Информация об ошибках (см. раздел);
- Политика – номер (уникальный идентификатор) политики маршрутизации;
- Интерфейс – сетевой интерфейс, используемый данной маршрутизацией;
- Версия IP – IPv4 или IPv6;
- Версия IP‑адрес/маска – IP‑адрес и сетевая маска, назначенные на данный интерфейс;
- Описание – произвольный комментарий пользователя;
- Выкл./Вкл. – переключение записи с неактивного в активное состояние;
- Действия – стандартные иконки.

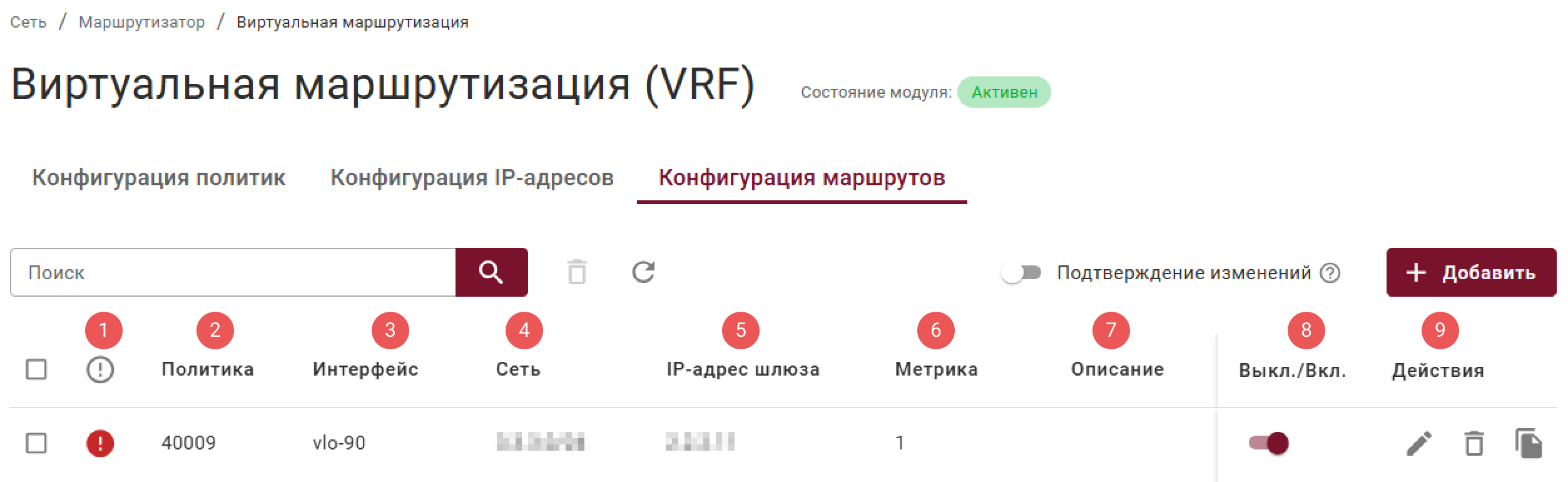

Вкладка Конфигурация маршрутов предназначена для создания статических маршрутов, которые будут действовать в рамках выбранной политики виртуальной маршрутизации.
Структура таблицы:
- Информация об ошибках (см. раздел);
- Политика – номер политики VRF, к которой относится данный маршрут;
- Интерфейс – исходящий сетевой интерфейс;
- Сеть – сеть назначения;
- IP‑адрес шлюза – IP‑адрес шлюза для данного маршрута;
- Метрика – приоритет маршрута;
- Описание – произвольный комментарий пользователя;
- Выкл./Вкл. – переключатель для быстрой активации или деактивации маршрута;
- Действия – стандартные иконки.
Элементы управления
Перечень всех элементов управления смотрите в разделе.
- Конфигурация политик
- Конфигурация IP-адресов
- Конфигурация маршрутов
| Как отображается | Для чего |
|---|---|
 | Подтверждение удаления и редактирования |
 | Добавление и редактирование записи конфигурации политик |
 |
| Как отображается | Для чего |
|---|---|
| Подтверждение удаления и редактирования |
| Добавление, редактирование и дублирование записи конфигурации IP-адресов |
| |
 |
| Как отображается | Для чего |
|---|---|
| Подтверждение удаления и редактирования |
| Добавление, редактирование и дублирование записи конфигурации маршрутов |
| |
|
Добавление, редактирование и дублирование записи
Конфигурация политик
| Модальное окно | Параметр | Пример заполнения | Примечание |
|---|---|---|---|
 | |||
| Название виртуального интерфейса | vrf-44555 | Неизменяемое поле. Поле с названием заполняется в момент изменения поля «Политика маршрутизации» | |
| Политика маршрутизации* | 44555 | Неизменяемое при редактировании. Уникальный номер политики. Значение от 40000 до 44999 | |
| Интерфейсы* | gre0 | Выбор одного или нескольких интерфейсов, к которым будет применяться данная политика | |
| Описание | – | Произвольный комментарий пользователя |
* Обязательное поле.
Конфигурация IP‑адресов
| Модальное окно | Параметр | Пример заполнения | Примечание |
|---|---|---|---|
 | |||
| Политика* | 40001 | Неизменяемое при редактировании | |
| Интерфейс* | gre-v4-tun-32 | Обязательное поле, неизменяемое при редактировании. В списке интерфейсов доступны только интерфейсы выбранной политики | |
| IP‑адрес* | 1.1.1.1 | ||
| Маска подсети* | 24 | ||
| Описание | – | Произвольный комментарий пользователя | |
| ☑ Включить | Включение/выключение записи |
* Обязательное поле.
Конфигурация маршрутов
| Модальное окно | Параметр | Значения | Примечание |
|---|---|---|---|
 | |||
| Политика* | Выбор из выпадающего списка ранее созданной политики маршрутизации | Политику можно выбрать только среди тех, что добавлены на вкладке Конфигурация политик | |
| Интерфейс* | Пример: gre-v4-tun-32 | Выбор исходящего интерфейса. В списке интерфейсов доступны только интерфейсы выбранной политики, на которые назначены IP‑адреса. Назначить IP‑адрес можно на вкладке Конфигурация IP‑адресов | |
| IP‑адрес шлюза* | IP‑адрес шлюза | ||
| Сеть | Формат: <IP‑адрес/маска>. По умолчанию: 0.0.0.0/0 | Сеть назначения | |
| Описание | Произвольный комментарий пользователя | ||
| Метрика | Значение от 1 до 65535. По умолчанию: 1 | Числовое значение метрики маршрута | |
| ☑ Включить | Активирует маршрут после создания/сохранения |
* Обязательное поле.
