Управление очередью
Модуль: QOSControl
Назначение
Страница Управление очередью предназначена для настройки QoS на исходящем интерфейсе и создания шаблонов классификации пакетов, используемых для приоритезации, ограничения скорости и оптимизации задержек при передаче трафика.
Данные страницы
- Управление на исходящем интерфейсе
- Шаблоны пакетов

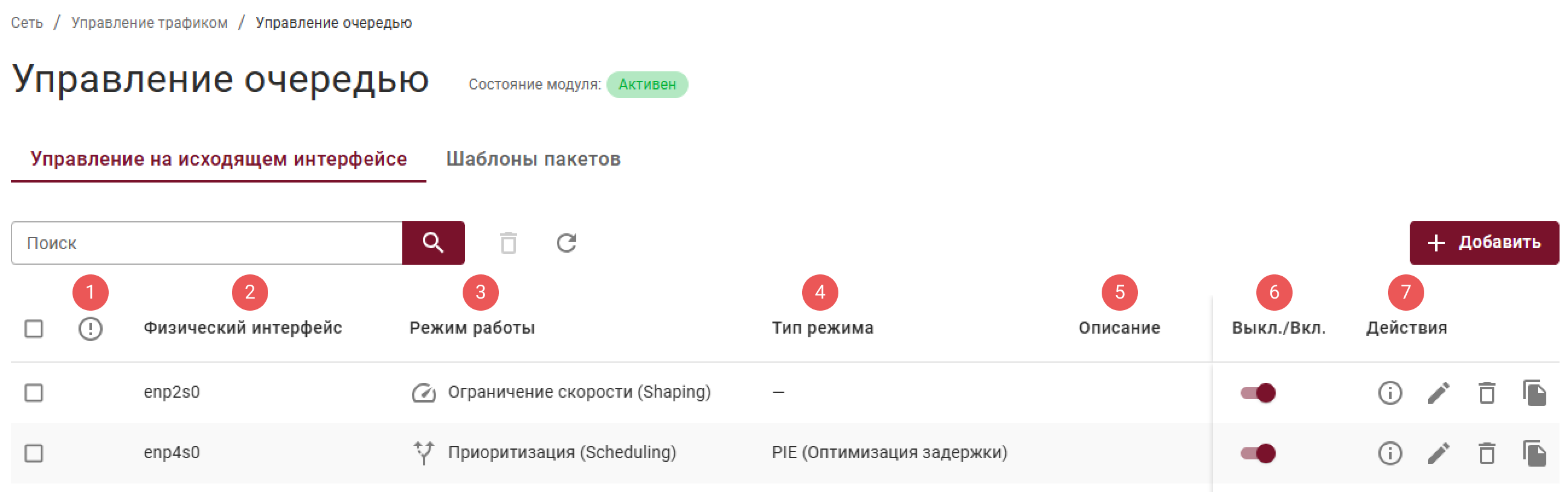

Вкладка Управление на исходящем интерфейсе предназначена для применения политики очереди к конкретному физическому интерфейсу.
Здесь задаются режим работы очереди, тип алгоритма обработки, включение или отключение правила, а также текстовое описание настройки. Для исходящих интерфейсов такие параметры обычно применяются для регулирования порядка передачи пакетов и распределения полосы пропускания.
![]()
Структура таблицы:
- Информация об ошибках (см. раздел);
- Физический интерфейс – интерфейс, к которому применяется правило;
- Режим работы – способ обработки трафика на интерфейсе:
Приоритезация (Scheduling);Ограничение скорости (Shaping);Комбинированный (QoS).
- Тип режима – алгоритм работы очереди:
FIFO с отбрасыванием хвоста;FIFO с отбрасыванием начала;CoDel (Оптимизация задержки);PIE (Оптимизация задержки);SFQ (Справедливое разделение).
- Описание – комментарий пользователя к записи;
- Выкл./Вкл. – признак активности правила: позволяет быстро отключать или включать обработку очереди без удаления настройки;
- Действия – команды управления записью.

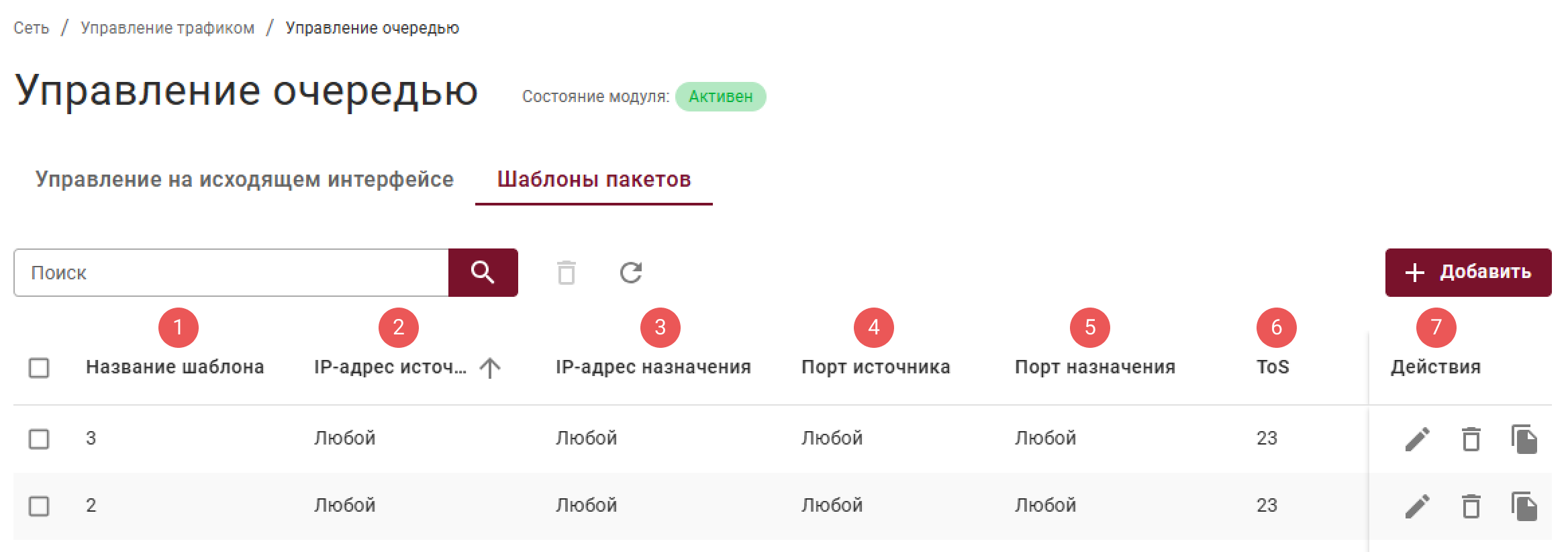

Вкладка Шаблоны пакетов предназначена для создания шаблонов классификации пакетов. Эти шаблоны позволяют выделять трафик по признакам источника, назначения, порта и ToS, чтобы затем использовать их в правилах очередей или политике QoS.
![]()
Структура таблицы:
- Название шаблона – идентификатор шаблона, по которому его удобно использовать в правилах и быстро находить в списке;
- IP-адрес источника – адрес отправителя пакета или диапазон адресов, по которым выполняется фильтрация трафика;
- IP-адрес назначения – адрес получателя пакета или диапазон адресов, используемый для классификации трафика;
- Порт источника – номер исходного порта;
- ToS – поле Type of Service, которое используется для классификации и приоритезации пакетов по сетевым признакам;
- Действия – команды управления записью.
Элементы управления
Перечень всех элементов управления смотрите в разделе.
- Управление на исходящем интерфейсе
- Шаблоны пакетов
| Элемент управления | Назначение |
|---|---|
| Добавление, редактирование и дублирование записи | |
| Элемент управления | Назначение |
|---|---|
| Добавление, редактирование и дублирование записи | |
Настройки управления на исходящем интерфейсе
Добавление, редактирование и дублирование записи.
| Модальное окно | Параметр | Приоритезация (Scheduling) | Ограничение скорости (Shaping) | Комбинированный (QoS) |
|---|---|---|---|---|
| Физический интерфейс* | + | + | + | |
| Режим работы* | + | + | + | |
| Описание | + | + | + | |
| Настройки режима / Тип режима* | + | - | - | |
| Настройки режима / Политики ограничения / Шаблоны пакетов* | - | + | + | |
| Настройки режима / Политики ограничения / Ограничение скорости* | - | + | - | |
| Настройки режима / Политики ограничения / Приоритет* | - | - | + | |
| ☑ Включить | + | + | + |
* Обязательное поле.
Параметры в зависимости от типа режима
Типы режима:
FIFO с отбрасыванием хвоста (FIFO 1),FIFO с отбрасыванием начала (FIFO 2),CoDel (Оптимизация задержки),PIE (Оптимизация задержки),SFQ (Справедливое разделение).
| Параметр | FIFO 1 | FIFO 2 | CoDel | PIE | SFQ | Примечание |
|---|---|---|---|---|---|---|
| Макс. число пакетов в очереди | + | + | + | + | - | По умолчанию: 1000 |
| Макс. пакетов во всех очередях (limit) | - | - | - | - | + | Если суммарно число пакетов во всех очередях достигает этого предела, новые пакеты от любого потока будут сбрасываться |
| Макс. пакетов в одной очереди (depth) | - | - | - | - | + | По умолчанию: 127 |
| Допустимая задержка в очереди, мс | - | - | + | - | - | По умолчанию: 5 |
| Интервал переоценки задержки, мс | - | - | + | - | - | Определяет, как часто алгоритм CoDel переоценивает нормальный уровень задержки в сети. Это позволяет ему адаптироваться к изменяющимся условиям канала. По умолчанию: 100 |
| Ожидаемая средняя задержка в очереди, мс | - | - | - | + | - | По умолчанию: 15 |
| Период обновления оценки задержки, мс | - | - | - | + | - | По умолчанию: 15 |
| Пропорциональный коэффициент (Alpha) | - | - | - | + | - | Определяет, насколько резко алгоритм реагирует на мгновенный рост задержки. Рекомендуется использовать значение по умолчанию. Значение от 0 до 32. По умолчанию: 2 |
| Интегральный коэффициент (Beta) | - | - | - | + | - | Определяет, насколько резко алгоритм реагирует на длительное превышение целевой задержки. Рекомендуется использовать значение по умолчанию. Значение от 0 до 32. По умолчанию: 20 |
| Размер пула очередей (divisor) | - | - | - | - | + | Определяет количество потенциальных очередей для распределения трафика. Увеличение этого значения снижает вероятность коллизий, когда разные потоки данных ошибочно попадают в одну очередь и мешают друг другу |
| ☑ Включить перемешивание потоков по очередям | - | - | - | - | + | |
| Период перемешивания потоков (perturb), с* | - | - | - | - | + | Определяет, как часто алгоритм будет менять внутреннюю логику распределения потоков по очередям. Это помогает исправить случайные коллизии. Поле активно только при включенном флаге Включить перемешивание потоков по очередям |
| Макс. число активных потоков (flows) | - | - | - | - | + | По умолчанию: 1024 |
Настройки шаблона пакетов
Добавление, редактирование и дублирование записи.
| Модальное окно | Параметр | Значения |
|---|---|---|
| Название шаблона* | *Обязательное поле, неизменяемое при редактировании | |
| IP-адрес источника | По умолчанию: Любой | |
| IP-адрес назначения | По умолчанию: Любой | |
| Порт источника | Значение от 0 до 65535. По умолчанию: Любой | |
| Порт назначения | Значение от 0 до 65535. По умолчанию: Любой | |
| ToS | Значение от 0 до 255. По умолчанию: Любой |
