Зеркалирование трафика

Модуль: TAPControl

Назначение

Страница Зеркалирование трафика предназначена для настройки функции зеркалирования сетевого трафика. Функция копирует трафик с одного или нескольких интерфейсов-источников (физических портов, логических интерфейсов, VLAN или агрегированных каналов) на специально выделенный физический интерфейс-получатель.

Зеркалирование копирует входящий, исходящий или весь трафик без вмешательства в основной поток данных.

Основные сценарии использования:

• мониторинг и анализ трафика – копия трафика направляется на внешние системы анализа: системы обнаружения вторжений (IDS), анализаторы протоколов, системы сбора данных;
• отладка сетевых проблем – анализ реального трафика для диагностики проблем с сетевым взаимодействием приложений;
• запись трафика – сохранение копии трафика для последующего изучения и расследования инцидентов.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

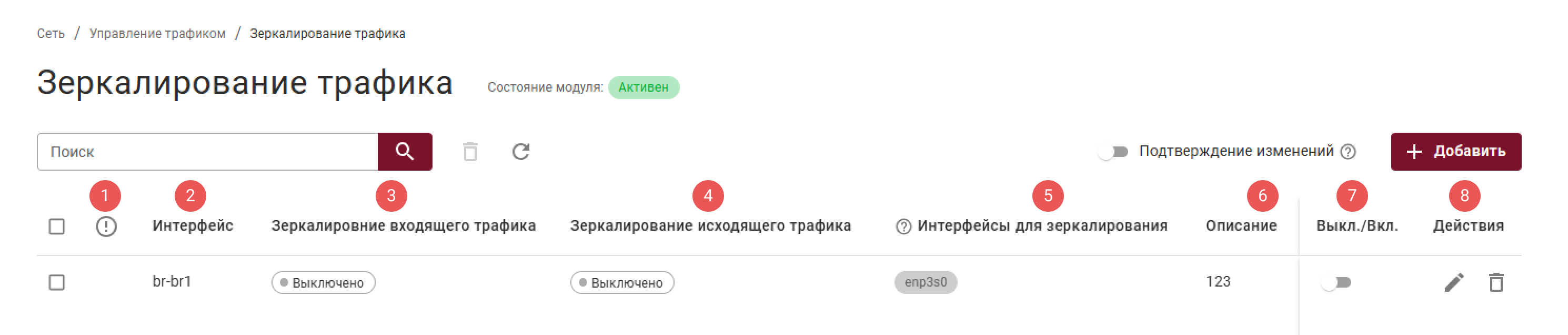

На странице Зеркалирование трафика отображается список созданных правил зеркалирования.

Структура таблицы:

1. Информация об ошибках (см. в разделе);
2. Интерфейс – исходный интерфейс, трафик которого зеркалируется;
3. Зеркалирование входящего трафика – статус зеркалирования для пакетов, поступающих на интерфейс (Включено/Выключено);
4. Зеркалирование исходящего трафика – статус зеркалирования для пакетов, отправляемых с интерфейса (Включено/Выключено);
5. Интерфейсы для зеркалирования – список физических интерфейсов-получателей, куда будет отправляться копия трафика;
6. Описание – произвольный комментарий пользователя;
7. Выкл./Вкл. – переключатель для быстрой активации/деактивации правила зеркалирования;
8. Действия – стандартные иконки для взаимодействия с интерфейсом.

Элементы управления

Описание всех элементов управления смотрите в разделе.

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно "Добавление/ Редактирование записи"
	Редактирование записи таблицы

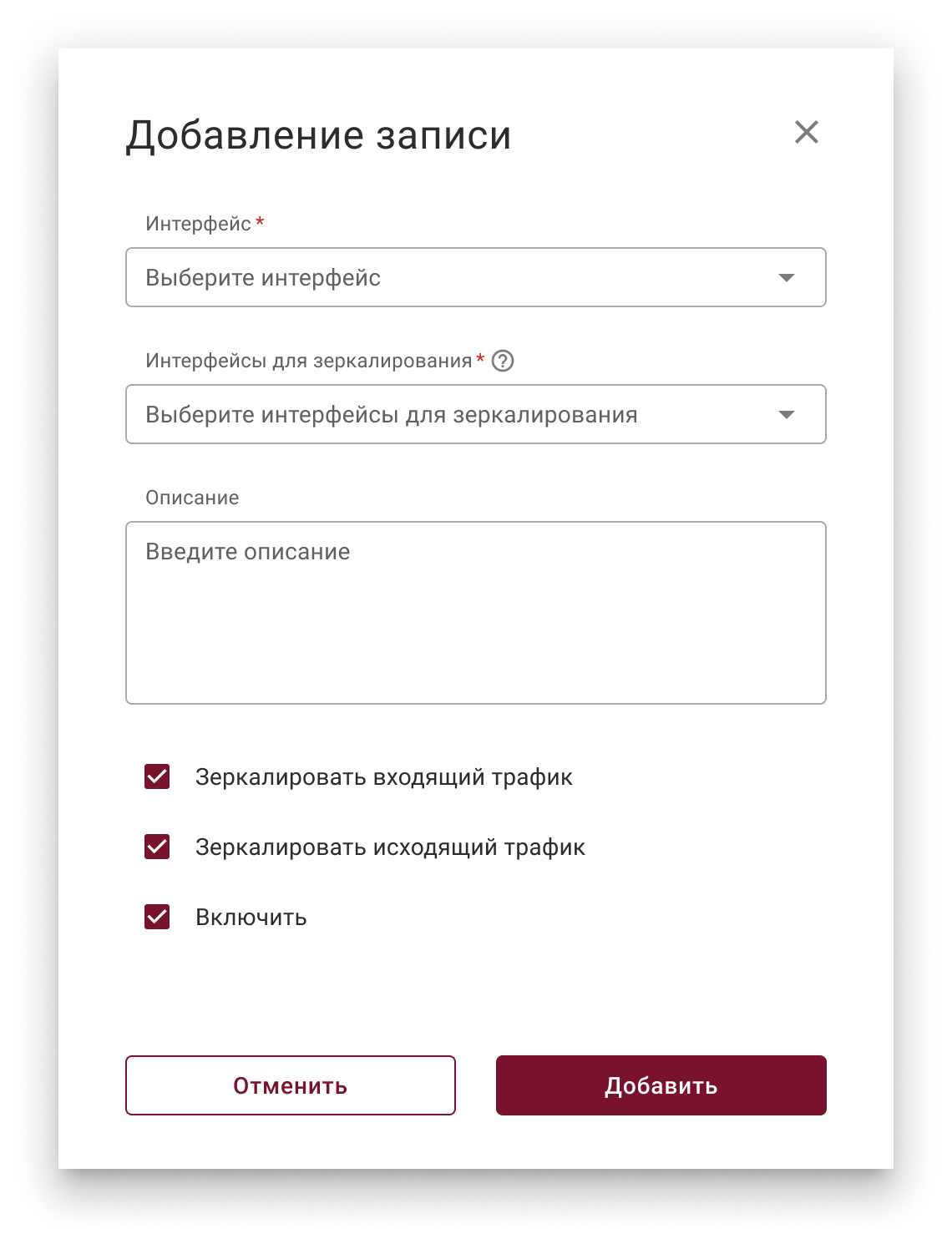

Добавление и редактирование настроек зеркалирования трафика

Нажмите, чтобы развернуть таблицу с параметрами зеркалирования трафика

Параметр	Пример заполнения	Примечание
Интерфейс*	ens18	Выпадающий список для выбора физического интерфейса-источника, трафик которого необходимо копировать
Интерфейсы для зеркалирования*	ens19	Выпадающий список с возможностью множественного выбора (мультиселект), в котором указываются физические интерфейсы-получатели. На эти порты будет направлена копия трафика
Описание	–	Произвольный комментарий пользователя
Чекбокс Зеркалировать входящий трафик		Если опция включена, будет копироваться весь трафик, поступающий на интерфейс-источник
Чекбокс Зеркалировать исходящий трафик		Если опция включена, будет копироваться весь трафик, отправляемый с интерфейса-источника
Чекбокс «Включить»		Активирует правило сразу после создания/сохранения

*Обязательное поле.

Для применения выбранных настроек нужно нажать на кнопку Добавить или Сохранить в зависимости от модального окна.
