Оптимизация обработки трафика

Модуль: FlowControl

Назначение

Страница Оптимизация обработки трафика предназначена для настройки и управления механизмами оптимизации и приоритезации сетевого трафика.

Эта функция позволяет повысить производительность критически важных приложений, уменьшить задержки и более эффективно использовать пропускную способность сети путем применения специализированных правил к различным типам данных.

Страница Оптимизация обработки трафика состоит из следующих вкладок:

• Политики – создание, редактирование и управление правилами ускорения трафика, которые определяют, как обрабатывать различные типы сетевых потоков;
• Настройки – конфигурация глобальных параметров для модуля ускорения трафика, таких как управление кешированием и общие лимиты;
• Журнал – просмотр событий, связанных с применением политик ускорения и работой модуля.

Данные страницы

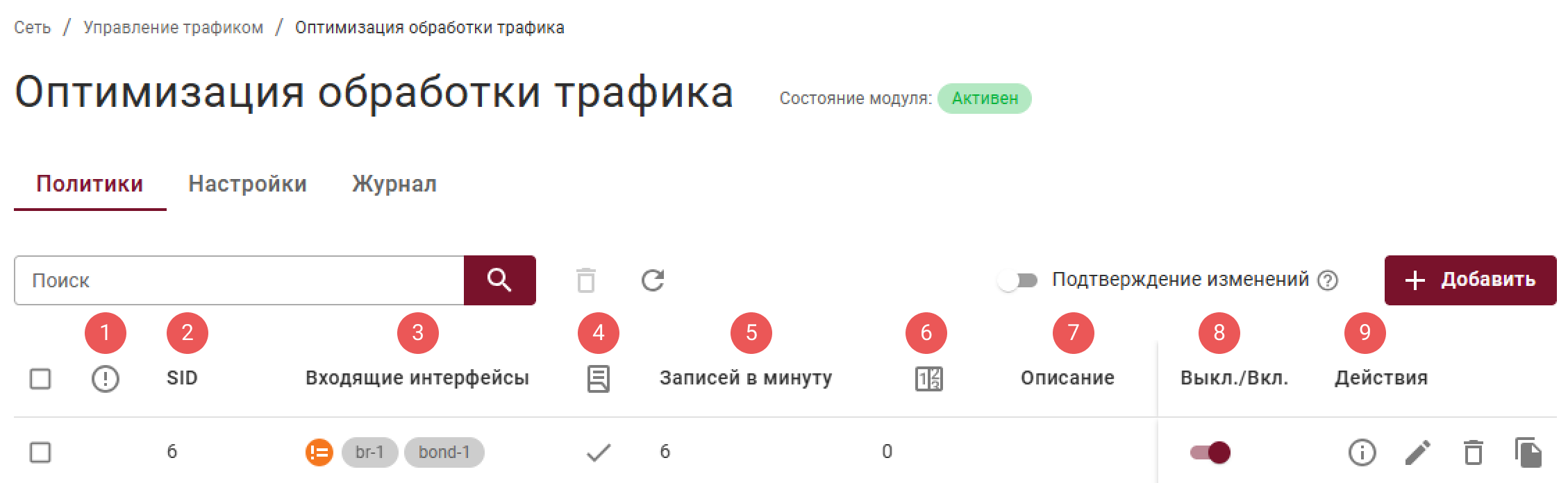

Политики

Вкладка Политики предназначена для создания и управления детализированными правилами, которые определяют, какой именно трафик подлежит ускорению.

Фильтрация трафика осуществляется на основе набора критериев, включая сетевые интерфейсы, протоколы L3 и L4, а также IP-адреса, порты источника и назначения.

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. SID – уникальный идентификатор политики;
3. Входящие интерфейсы – список интерфейсов, на которых действует правило;
4. Журналирование – статус логирования срабатываний правила;
5. Записей в минуту – метрика, показывающая сколько записей отображать, если их приходит слишком много;
6. Количество срабатываний – счётчик количества срабатываний политики;
7. Описание – комментарий пользователя к политике;
8. Выкл./Вкл. – переключатель для быстрой активации или деактивации политики;
9. Действия – команды управления записью.

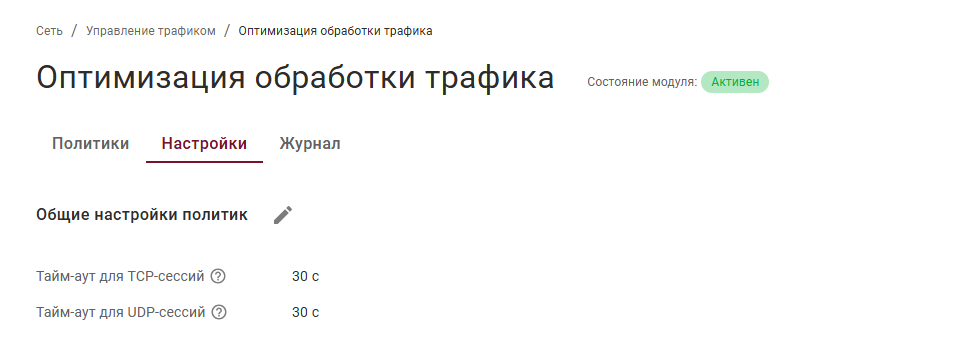

Настройки

Вкладка Настройки предназначена для конфигурации глобальных параметров, влияющих на обработку всех ускоряемых сессий в системе. На данной вкладке задаются общие таймауты для TCP и UDP соединений.

Структура таблицы:

1. Таймаут для TCP сессий (с) – числовое поле, определяющее максимальное время неактивности для TCP-соединения, после которого сессия будет считаться завершённой и удалена из таблицы отслеживания;
2. Таймаут для UDP сессий (с) – числовое поле, определяющее время ожидания для UDP-потока. По истечении этого времени система перестанет считать последующие пакеты частью той же сессии.

Журнал

Вкладка Журнал предназначена для отображения логов срабатывания политик ускорения.

Элементы управления на странице (поле для ввода количества строк, текстовый поиск по содержимому логов и кнопка Обновить журнал) реализованы по общим принципам и описаны в разделе.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Политики

Как отображается	Для чего	Что открывает
	Подтверждение удаления и редактирования
	Добавление записи в таблицу
	Редактирование записи таблицы
Иконка	Дублирование записи с ранее настроенными параметрами записи

Настройки

Журнал

Элементы управления реализованы по общим принципам и описаны в разделе.

Добавление, редактирование и дублирование записи таблицы политик

Нажмите, чтобы посмотреть параметры

№ п/п	Параметр	Описание
1	Протокол L3	Выпадающий список для выбора протокола сетевого уровня (например, IPv4, IPv6)
2	Протокол L4	Выпадающий список для выбора протокола транспортного уровня (например, TCP, UDP)
3	Инверсия входящих интерфейсов	Если опция включена (!=), то трафик ускоряется со всех интерфейсов, кроме выбранных
4	Входящие интерфейсы*	*Обязательное поле. Поле с мультивыбором для указания интерфейсов, на которых будет действовать правило. Можно выбрать как конкретные интерфейсы, так и значение «Любой»
5	Порог входящих пакетов	Сессия будет оптимизирована только при достижении входящих и исходящих порогов. До этого момента трафик проходит полную проверку. По умолчанию: 12
6	Порог исходящих пакетов	Сессия будет оптимизирована только при достижении входящих и исходящих порогов. До этого момента трафик проходит полную проверку. По умолчанию: 0
7	Описание	Необязательное текстовое поле для описания назначения политики
8	Шаблон пакета	Блок параметров, по которым будет идентифицироваться трафик для ускорения. Если поле в шаблоне остается пустым, тогда считается, что значение может быть любым
8.1	Инверсия сетевых адресов источника	Если опция (!=) включена, то трафик ускоряется из всех сетей и IP-адресов, кроме выбранных
8.2	Сетевые адреса источника	IP-адреса или сети источника. Пустое значение означает любые IP-адреса или сети. Можно добавить до 8 сетевых адресов в формате: <IP-адрес>, <IP-адрес>-<IP-адрес> или <IP/маска>
8.3	Инверсия сетевых адресов назначения	Если опция (!=) включена, то трафик ускоряется из всех сетей и IP-адресов, кроме выбранных
8.4	Сетевые адреса назначения	IP-адреса или сети назначения. Пустое значение означает любые IP-адреса или сети. Можно добавить до 8 сетевых адресов в формате: <IP-адрес>, <IP-адрес>-<IP-адрес> или <IP/маска>
8.5	Инверсия портов источника	Если опция (!=) включена, то трафик ускоряется из всех портов, кроме выбранных
8.6	Порты источника	Формат: <число> или <число>-<число>. Значение от 0 до 65535. По умолчанию: «Любые»
8.7	Инверсия портов назначения	Если опция (!=) включена, то трафик ускоряется во все порты, кроме выбранных
8.8	Порты назначения	Формат: <число> или <число>-<число>. Значение от 0 до 65535. По умолчанию: «Любые»
9	Чекбокс «Журналирование»	Включает логирование срабатываний для данной политики
10	Ограничение количества записей в минуту	Поле активно только при включенном «Журналировании»
11	Чекбокс «Включить»	Активирует политику сразу после её создания или сохранения

Примечание. * — Обязательное поле.

Редактирование общих настроек политик ускорения трафика

Нажмите, чтобы посмотреть параметры

№ п/п	Параметр	Описание
1	Таймаут для TCP сессий, с	Время ожидания активности TCP-сессии до её автоматического завершения
2	Таймаут для UDP сессий, с	Время ожидания активности UDP-сессии до её автоматического завершения
