Политики зон

Модуль: FWZoneControl

Назначение

Страница Политики зон предназначена для применения политик безопасности к трафику, проходящему между различными сетевыми интерфейсами, и является завершающим этапом в цепочке обработки трафика межсетевым экраном.

Зона в контексте Рубикон Nova – это логическая группа физических интерфейсов с общей политикой безопасности. Политики задаются на границах зон (например, Доверенная, DMZ) вместо отдельных правил для каждого интерфейса, что упрощает настройку и делает её более наглядной.

На странице Политики зон создаются и управляются правила, которые применяются к сетевым интерфейсам, сгруппированным в зоны

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

Политики

Вкладка Политики предназначена для создания и настройки правил, которые применяются к сетевым интерфейсам, сгруппированным в зоны.

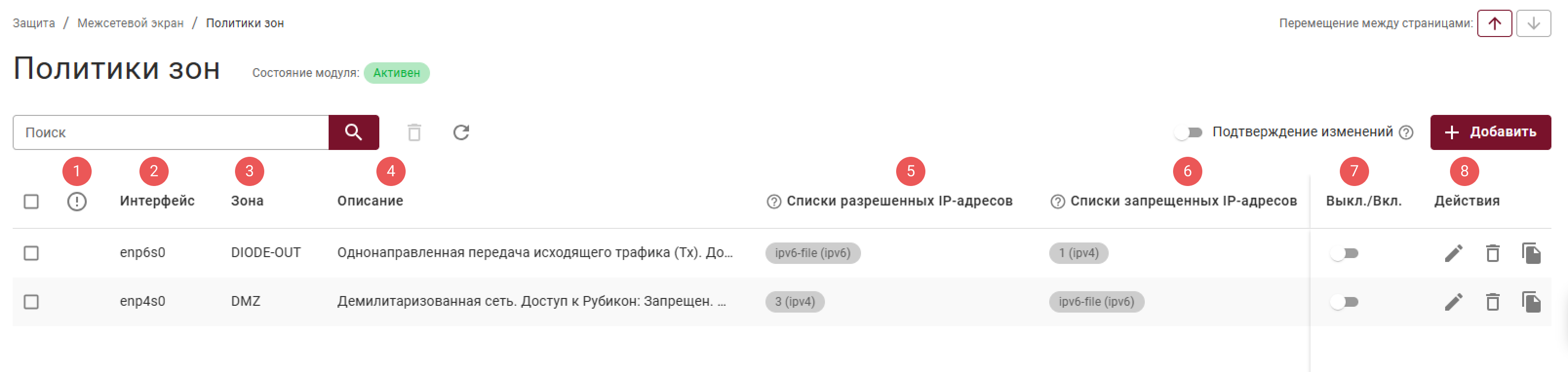

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Интерфейс – имя сетевого интерфейса, к которому применяется политика;
3. Зона – имя зоны, к которой принадлежит интерфейс;
4. Описание – комментарий пользователя, который может описывать логику поведения политики;
5. Списки разрешенных IP-адресов – статус применения белого списка IP-адресов;
6. Списки запрещенных IP-адресов – статус применения черного списка IP-адресов;
7. Выкл./Вкл. – переключатель для активации/деактивации политики;
8. Действия – стандартные иконки для взаимодействия с интерфейсом.

примечание

Списки Списки разрешенных IP-адресов и Списки запрещенных IP-адресов задаются на странице Пользовательские списки.

Журнал

Вкладка Журнал предназначена для отображения логов срабатывания политики зон.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Политики

Как отображается	Для чего	Что открывает
	Подтверждение изменений	см. раздел
	Добавление записи в таблицу	Окно настроек
	Редактирование записи таблицы
	Дублирование выбранной записи таблицы

Журнал

Параметр	Описание	Значения
Зона политики	Определяет уровень доверия	Любая, Block, NoTrust, DMZ, WAN, LAN, SecLAN, DIODE-IN, DIODE-OUT
Тип политики	Фильтрация трафика. По умолчанию — Любой	INPUT, OUTPUT, FORWARD, Любой
Действие политики	Конкретное решение, которое применяется в рамках типа политики	Запретить
Если Зона не выбрана, то в пустом журнале пользователь увидит подсказку: Для отображения журнала выберите зону.

Остальные элементы управления журналом описаны в разделе.

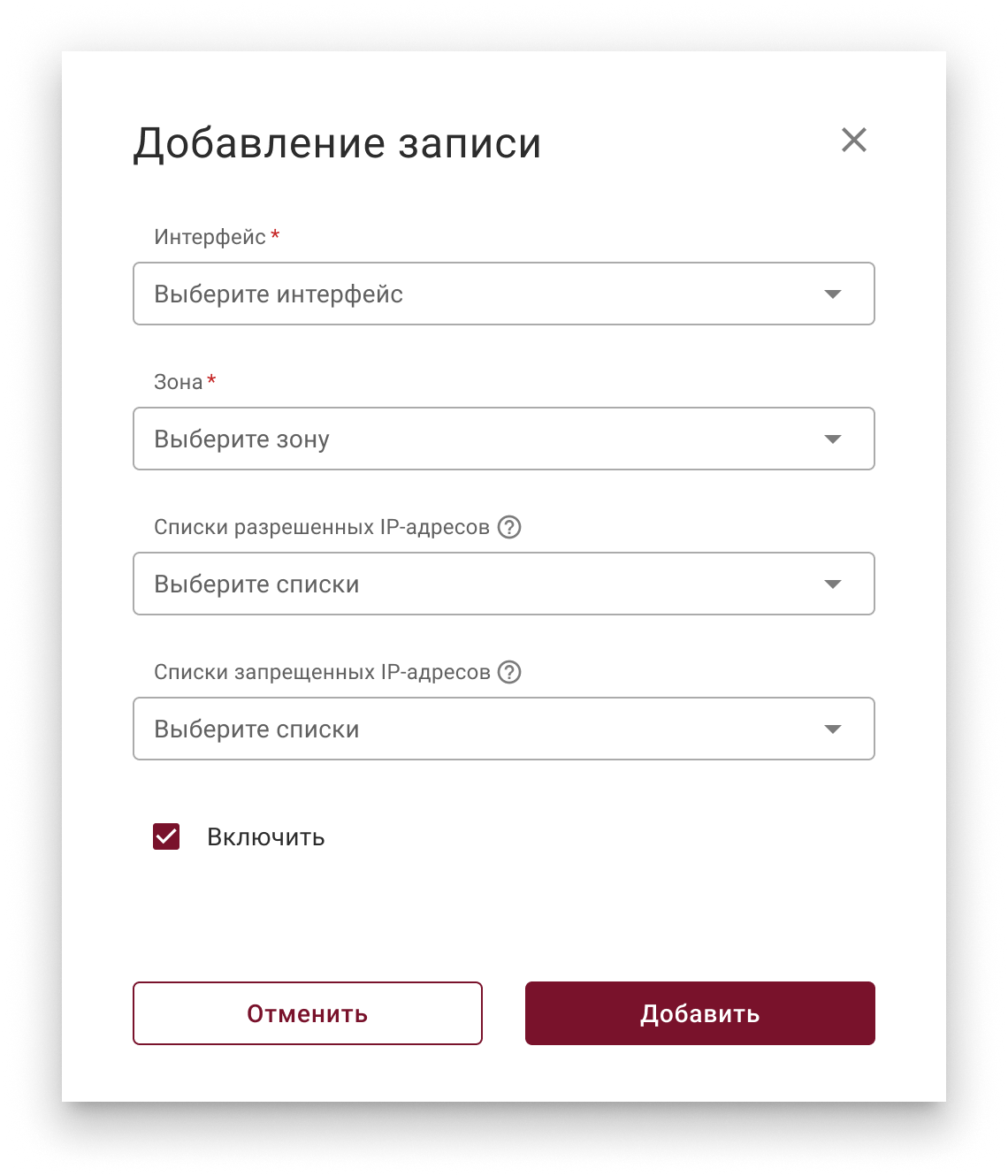

Добавление, редактирование и дублирование политики

Для добавления, редактирования или дублирования политики используйте кнопку + Добавить либо соответствующие элементы в столбце Действия.

При дублировании открывается форма добавления новой политики с параметрами выбранной записи. Перед сохранением при необходимости измените параметры новой политики.

Нажмите, чтобы посмотреть параметры

Параметр	Описание
Интерфейс*	Выпадающий список для выбора интерфейса, к которому будет применяться политика. В списке отображаются только те интерфейсы, которые еще не добавлены в таблицу. При редактировании в списке также доступен текущий интерфейс
Зона*	Выпадающий список для выбора зоны. При выборе зоны под полем появляется ее текстовое описание, если оно было задано ранее. Варианты зон:
	Зона Block Сеть изолирована/заблокирована Зона NoTrust Сеть с низким уровнем доверия Зона DMZ Демилитаризованная сеть Зона WAN Публичная сеть Зона LAN Локальная сеть Зона SecLAN Защищенная сеть Зона DIODE-IN Однонаправленная передача входящего трафика (Rx) Зона DIODE-OUT Однонаправленная передача исходящего трафика (Tx)
Списки разрешенных IP-адресов	Если опция включена, для трафика на данном интерфейсе будут применяться правила из глобального белого списка IP-адресов
Списки запрещенных IP-адресов	Если опция включена, для трафика на данном интерфейсе будут применяться правила из глобального черного списка IP-адресов
☑ Включить	Активирует политику после создания/сохранения

* обязательное поле

Доступ к зонам для трафика, который относится к интерфейсам Рубикон Nova

Зона	Описание	Доступ к Рубикон Nova	Доступ к другим зонам	Доступ из других зон в данную зону
Block	Сеть изолирована/заблокирована	Запрещен	Запрещен	Запрещен
DIODE-IN	Однонаправленная передача входящего трафика (Rx)	Нет ограничений	Нет ограничений	Запрещен
DIODE-OUT	Однонаправленная передача исходящего трафика (Tx)	Нет ограничений	Запрещен	Нет ограничений
DMZ	Демилитаризованная сеть	Запрещен	Запрещен	Нет ограничений
LAN	Локальная сеть	Нет ограничений	Нет ограничений	Нет ограничений
NA	Зона не назначена на интерфейс	Нет ограничений	Нет ограничений	Нет ограничений
NoTrust	Сеть с низким уровнем доверия	Запрещен	Запрещен	Разрешен только ping, остальное запрещено
SecLAN	Защищенная сеть	Нет ограничений	Нет ограничений	Запрещен
WAN	Публичная сеть	Разрешен только ping, остальное запрещено	Запрещен	Нет ограничений

---

Трафик	Цепочка	Block	NoTrust	DMZ	WAN	LAN	SecLAN	DIODE-IN	DIODE-OUT	N/A
icmp запрос из данной зоны к интерфейсу Рубикон Nova	INPUT	❌	❌	❌	✅	✅	✅	✅	✅	✅
icmp запрос от интерфейса Рубикон Nova в данную зону	OUTPUT	❌	✅	✅	✅	✅	✅	✅	✅	✅
icmp ответ от интерфейса Рубикон Nova в данную зону	OUTPUT	-	-	-	✅	✅	✅	✅	✅	✅
icmp ответ из данной зоны к интерфейсу Рубикон Nova	INPUT	-	✅	✅	✅	✅	✅	✅	✅	✅
Новое соединение из данной зоны к интерфейсу Рубикон Nova	INPUT	❌	❌	❌	❌	✅	✅	✅	✅	✅
Новое соединение из данной зоны к интерфейсу Рубикон Nova	OUTPUT	❌	❌	✅	✅	✅	✅	✅	✅	✅
Установленное соединение из данной зоны к интерфейсу Рубикон Nova	OUTPUT	-	-	-	-	✅	✅	✅	✅	✅
Установленное соединение из данной зоны к интерфейсу Рубикон Nova	INPUT	-	-	✅	✅	✅	✅	✅	✅	✅

Политики FORWARD для трафика, который проходит транзитом через Рубикон Nova (между разными зонами)

Трафик	Цепочка	Block	NoTrust	DMZ	WAN	LAN	SecLAN	DIODE-IN	DIODE-OUT	N/A
Установленное соединение из других зон в данную зону через Рубикон Nova	FORWARD_OUT	-	-	-	-	✅	✅	❌	-	✅
Установленное соединение из данной зоны к другим зонам через Рубикон Nova	FORWARD_IN	-	-	✅	✅	✅	-	-	❌	✅
Новое соединение из данной зоны к другим зонам через Рубикон Nova	FORWARD_IN	❌	❌	❌	❌	✅	✅	✅	❌	✅
Новое соединение из других зон в данную зону через Рубикон Nova	FORWARD_OUT	❌	❌	✅	✅	✅	❌	❌	✅	✅
icmp ответ из других зон в данную зону через Рубикон Nova	FORWARD_OUT	-	-	-	-	✅	✅	❌	-	✅
icmp ответ из данной зоны к другим зонам через Рубикон Nova	FORWARD_IN	-	✅	✅	✅	✅	-	-	❌	✅
icmp запрос из данной зоны к другим зонам через Рубикон Nova	FORWARD_IN	❌*	❌	❌*	❌*	✅	✅	✅	❌*	✅
icmp запрос из других зон в данную зону через Рубикон Nova	FORWARD_OUT	❌	✅	✅	✅	✅	❌	❌	✅	✅

* - исключение для ICMP: из зоны Block/DMZ/WAN/DIODE-OUT может быть доступна зона NoTrust - зависит от последовательности политик, поскольку политики перекрываются.
