VRRP

Модуль: VRRPControl

Назначение

Страница VRRP предназначена для настройки и управления протоколом резервирования виртуального маршрутизатора (Virtual Router Redundancy Protocol).

VRRP обеспечивает отказоустойчивость шлюза по умолчанию путем объединения нескольких физических маршрутизаторов в одну логическую группу. В любой момент времени только один маршрутизатор (MASTER) обрабатывает трафик, в то время как остальные (BACKUP) находятся в режиме ожидания, готовые взять на себя его роль в случае сбоя.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

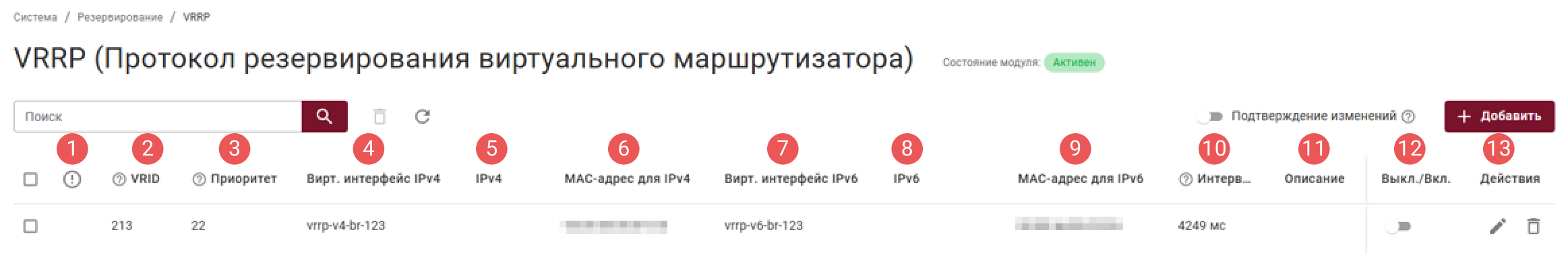

На странице отображается таблица с информацией о настроенных экземплярах VRRP.

Структура таблицы:

1. Информацию об ошибках (см. раздел);

2. VRID – идентификатор виртуального маршрутизатора. Определяет группу маршрутизаторов, работающих вместе;

3. Приоритет – числовое значение, определяющее роль маршрутизатора в группе. Маршрутизатор с наивысшим приоритетом становится MASTER;

   примечание

   Маршрутизатор с наивысшим приоритетом становится MASTER. Если все маршрутизаторы настроены с одинаковым приоритетом, то MASTER-маршрутизатор выбирается по IP-адресу.

4. Вирт. интерфейс IPv4 – виртуальный интерфейс для IPv4;

5. IPv4 – реальный ("физический") IP-адрес конкретного сетевого интерфейса маршрутизатора, используемый для управления и обмена данными между участниками VRRP;

6. MAC-адрес для IPv4 – виртуальные MAC-адрес для IPv4;

7. Вирт. интерфейс IPv6 – виртуальный интерфейс для IPv6;

8. IPv6 – реальный ("физический") IP-адрес конкретного сетевого интерфейса маршрутизатора, используемый для управления и обмена данными между участниками VRRP;

9. MAC-адрес для IPv6 – виртуальные MAC-адрес для IPv6;

10. Интервал – время в миллисекундах между отправкой периодических пакетов VRRP;

    примечание

    Интервал указывает время, которое проходит между периодически посылаемыми пакетами VRRP. Поле используется для решения проблем с неправильно сконфигурированными маршрутизаторами.

11. Описание – текстовое пояснение или комментарий к записи;

12. Выкл./Вкл. – переключатель для быстрой активации или деактивации экземпляра VRRP;

13. Действия – стандартные иконки для взаимодействия с интерфейсом.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу VRRP	Модальное окно «Добавление записи»
	Редактирование записи таблицы VRRP	Модальное окно «Редактирование записи»

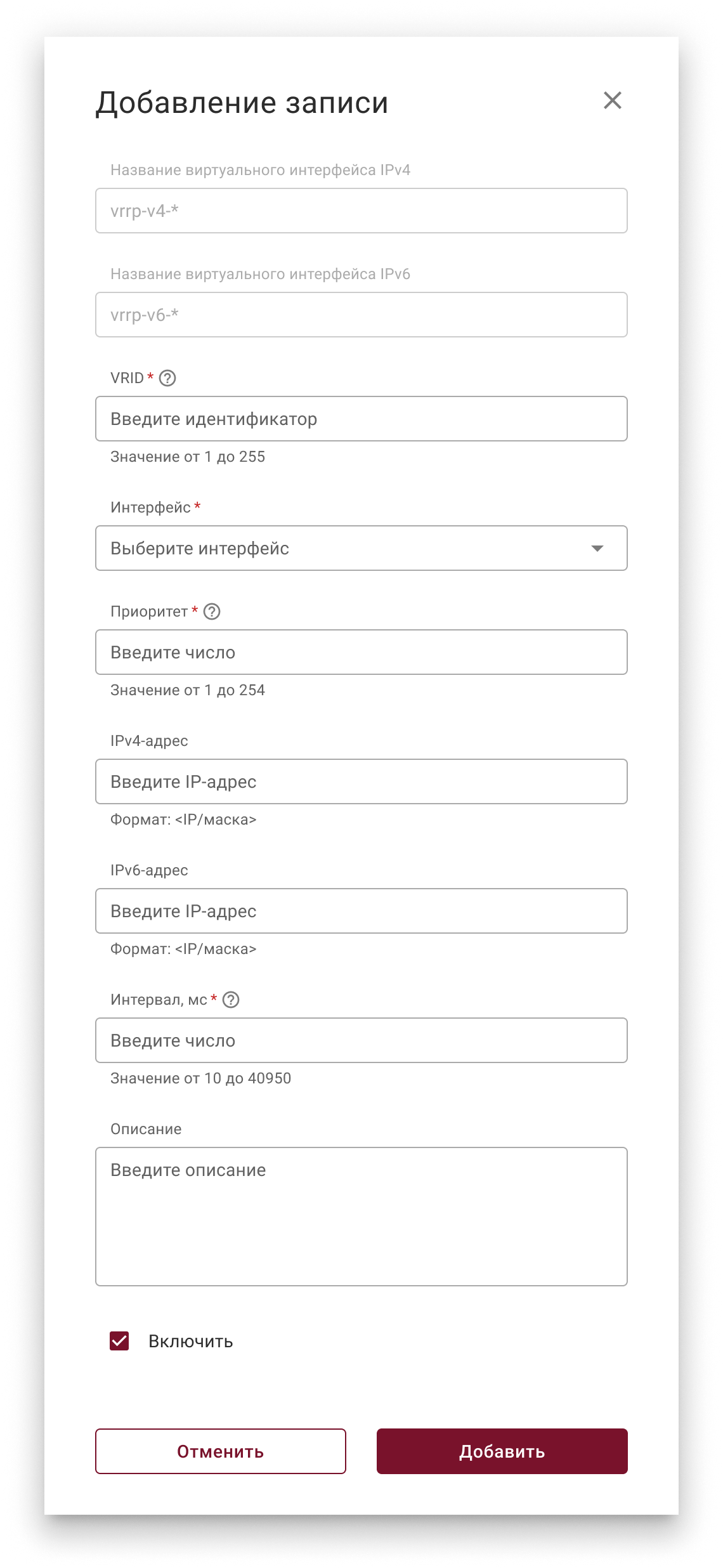

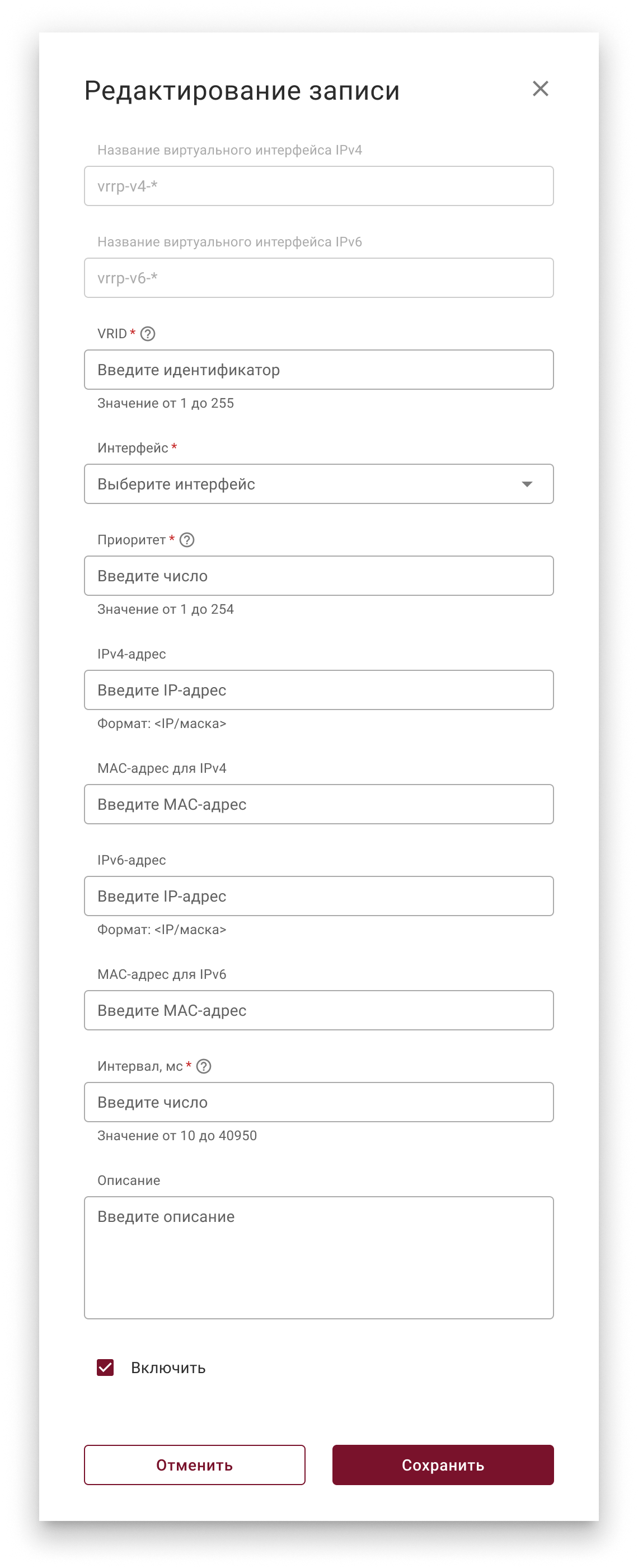

Добавление и редактирование записи VRRP

Пользователь может добавить в таблицу VRRP запись или отредактировать ее на странице при выполнении следующих действий:

1. Перейти на страницу Система ⟶ Резервирование ⟶ VRRP;
2. Нажать
   • на кнопку + Добавить в правом верхнем углу страницы - для добавления записи;
   • на иконку в Действиях таблицы - для редактирования записи.
3. В открывшемся модальном окне Добавление/Редактирование записи ввести или изменить параметры;

Нажмите, чтобы просмотреть параметры

Параметр	Пример заполнения	Значения
Название виртуального интерфейса IPv4	vrrp-v4- enp6s0	Поля с названием заполняется в момент изменения полей, от которых оно зависит (поля изменятся при выборе интерфейса)
Название виртуального интерфейса IPv6	vrrp-v6-enp6s0
VRID*	1	Значение от 1 до 255
Интерфейс*	enp6s0	Сетевой интерфейс, через который будет проходить трафик VRRP
Приоритет*	11	Значение от 1 до 254
IPv4-адрес	198.51.100.1/24	Формат: <IP/маска>
MAC-адрес для IPv4*	00:00:5e:00:01:01	Поле доступно только при редактировании
IPv6-адрес	2001:db8:1::10/64	Формат: <IP/маска>
MAC-адрес для IPv6*	00:00:5e:00:02:0a	Поле доступно только при редактировании и обязательно, если поле IPv6-адрес не пустое
Интервал, мс*	12	Значение от 10 до 40950
Описание	-	Произвольный комментарий пользователя
Включить	☑	Добавляет VRRP-запись сразу в таблицу

*- Обязательное поле.

4. Для применения выбранных настроек добавления или редактирования записи нажать на кнопку Добавить или Сохранить соответственно.
