GRE

Модуль: GREControl

Назначение

Страница GRE предназначена для управления GRE-туннелями (Generic Routing Encapsulation). Она обеспечивает настройку, мониторинг и контроль виртуальных соединений для передачи сетевых протоколов через IP-сети. GRE позволяет "упаковывать" любой трафик (IP, Multicast, не-IP) в туннели между удаленными сетями без шифрования. Страница показывает статус туннелей, статистику и параметры, упрощая создание VPN site-to-site.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

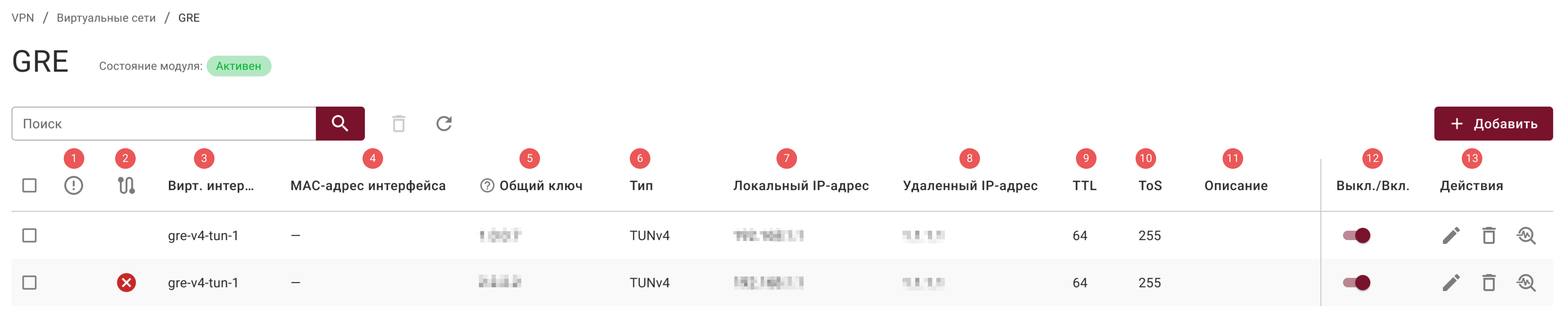

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Статус маршрутизации – текущее состояние GRE-туннеля ( – активен, – ошибка маршрутизации). Проверка маршрута до узла (ip route get). Не отображается при отключенном GRE;
3. Вирт. интерфейс – имя виртуального интерфейса для GRE-канала;
4. MAC-адрес интерфейса – MAC-адрес GRE-интерфейса;
5. Общий ключ – идентификатор ключа GRE‑туннеля;
6. Тип – тип инкапсулируемого протокола в туннеле (TAPv4/ v6, TUNv4/ v6);
7. Локальный IP-адрес – IP‑адрес локальной стороны GRE‑туннеля;
8. Удаленный IP-адрес – IP‑адрес удалённой стороны GRE‑туннеля;
9. TTL – время жизни инкапсулированного пакета;
10. ToS – приоритета трафика в туннеле GRE;
11. Описание – произвольный комментарий пользователя к записи;
12. Выкл./Вкл. – переключение записи в активное или неактивное состояние;
13. Действия – стандартные иконки для взаимодействия с интерфейсом.

Если GRE выключен, то статус маршрутизации не отображается.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек Модальные окна "Добавление/ Редактирование записи" не различаются по функционалу.
	Редактирование записи таблицы
	Отправка тестового сообщения	Окно отправки тестового сообщения

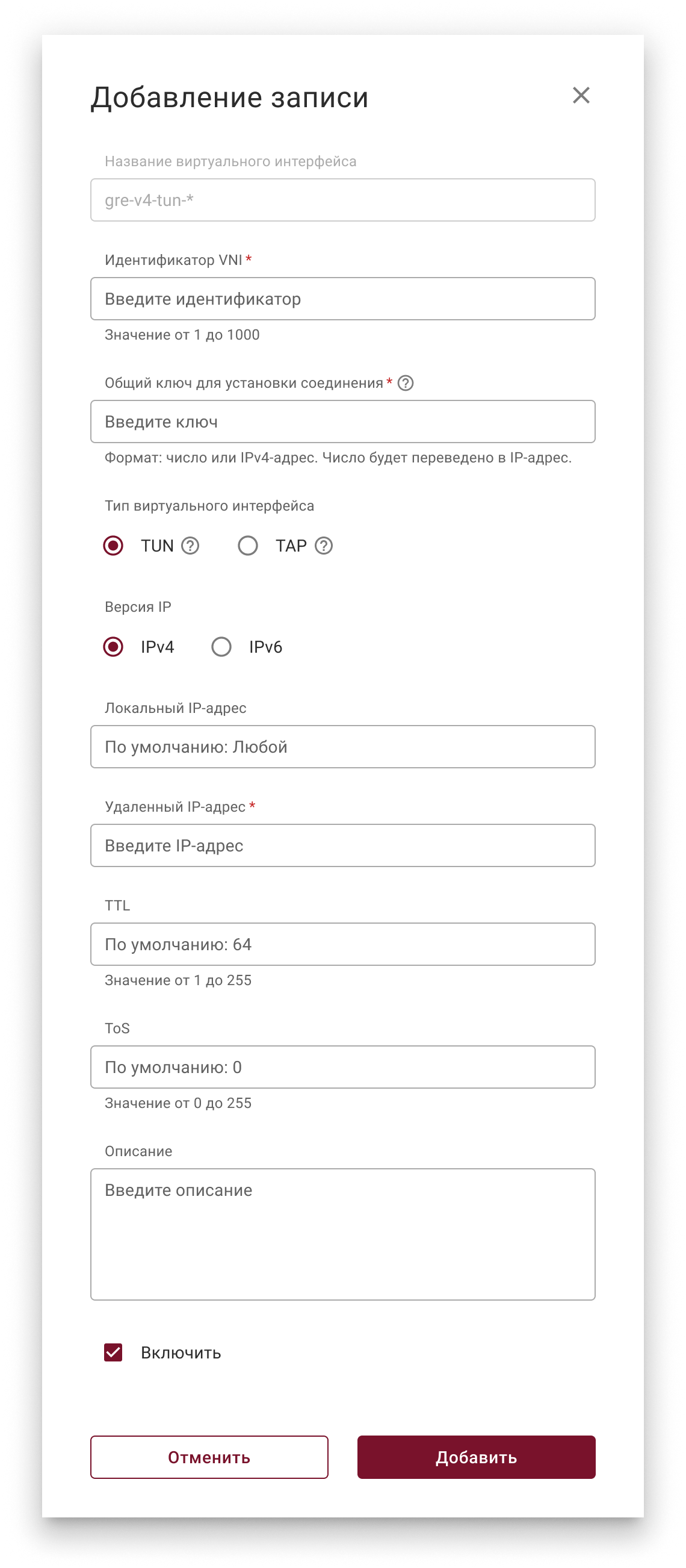

Добавление и редактирование записи

Параметры модальных окон Добавление записи и Редактирование записи совпадают и приведены в таблице.

Нажмите, чтобы развернуть таблицу с параметрами

Параметр	Значения	Примечание
Название виртуального интерфейса	Автогенерация:gre‑v4/v6‑tun/tap‑VNI. Макс. 15 символов	Неизменяемое поле. Формируется автоматически в момент заполнения соответствующих полей
Идентификатор VNI*	Значение от 1 до 1000	Уникальный идентификатор
Общий ключ для установки соединения*	Формат: число или IPv4-адрес. Число будет переведено в IP-адрес	Ключ заголовка GRE‑пакета, уникальный для каждого GRE‑туннеля
Тип виртуального интерфейса	🔘 TUN (IP‑туннель) Создает маршрутизируемое соединение точка‑точка. Работает на сетевом уровне (Layer 3) 🔘 TAP (Ethernet‑туннель) Создает виртуальный сетевой мост. Работает на канальном уровне (Layer 2). Используйте для объединения сетей или для протоколов, требующих broadcast‑трафик (например, DHCP)	Определяет способ инкапсуляции. Неизменяемое при редактировании поле
Версия IP	🔘 IPv4 или 🔘 IPv6	Указывает версию IP‑протокола для туннеля. Неизменяемое при редактировании поле. Для IPv6: TTL и ToS совпадают с Hoplimit и Flowlabel
MAC‑адрес виртуального интерфейса*	Автогенерация, например: 8a:98:11:8b:a7:fe	Отображается только при редактировании, только для типа TAP (MAC создается автоматически)
Локальный IP‑адрес	IP‑адрес. По умолчанию: Любой	Адрес локальной стороны туннеля
Удаленный IP‑адрес*	IP‑адрес	Адрес удалённой стороны туннеля
TTL	Значение от 1 до 255. По умолчанию: 64	Время жизни инкапсулированного пакета
ToS	Значение от 1 до 255. По умолчанию: 0	Приоритет трафика в туннеле GRE
Описание	Произвольный текст	Произвольный комментарий пользователя
☑ Включить	Вкл / Выкл	Включение/отключение записи

*Обязательное поле.

Для применения выбранных настроек нужно нажать на кнопку Добавить или Сохранить в зависимости от модального окна.
