VXLAN

Модуль: VXLANControl

Назначение

Страница VXLAN предназначена для управления VXLAN-туннелями: технологией расширения виртуальных LAN поверх IP-сетей. Она позволяет настраивать, мониторить и контролировать VXLAN-сессии для создания масштабируемых виртуальных сетей, изоляции трафика и миграции виртуальных машин между дата-центрами без ограничений VLAN.

Информацию о состоянии модуля смотрите в разделе.

Данные страницы

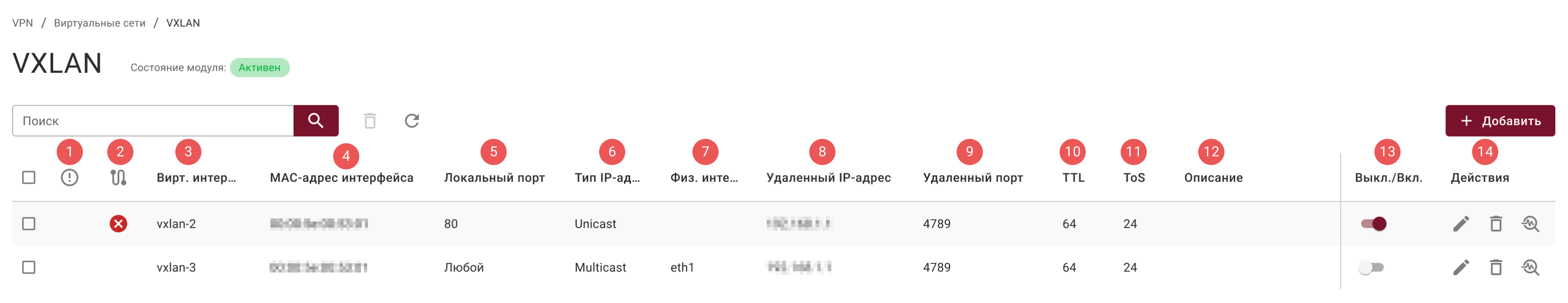

Структура таблицы:

1. Информация об ошибках (см. раздел);
2. Статус маршрутизации – текущее состояние VXLAN-туннеля ( – активен, – ошибка маршрутизации). Проверка маршрута до узла (ip route get). Не отображается, если VXLAN отключен;
3. Вирт. интерфейс – название виртуального интерфейса для VXLAN;
4. MAC-адрес интерфейса – MAC-адрес виртуального VXLAN-интерфейса;
5. Локальный порт – локальный UDP/TCP порт источника. Любой – если порт не задан;
6. Тип IP-адреса – режим доставки трафика (Unicast, Multicast);
7. Физический интерфейс – физический интерфейс, на котором работает VXLAN;
8. Удаленный IP-адрес – IP-адрес удаленного узла;
9. Удаленный порт – UDP/TCP порт удаленного узла;
10. TTL» (Time To Live) – время жизни пакета в IP-заголовке;
11. ToS» (Type of Service) – приоритет трафика в туннеле VXLAN;
12. Описание – произвольный комментарий пользователя к записи;
13. Выкл./Вкл. – переключение записи в активное или неактивное состояние;
14. Действия – стандартные иконки для взаимодействия с интерфейсом.

Если VXLAN выключен, то статус маршрутизации не отображается.

Элементы управления

Перечень всех элементов управления смотрите в разделе.

Как отображается	Для чего	Что открывает
	Добавление записи в таблицу	Окно настроек Модальные окна "Добавление/ Редактирование записи" не различаются по функционалу.
	Редактирование записи

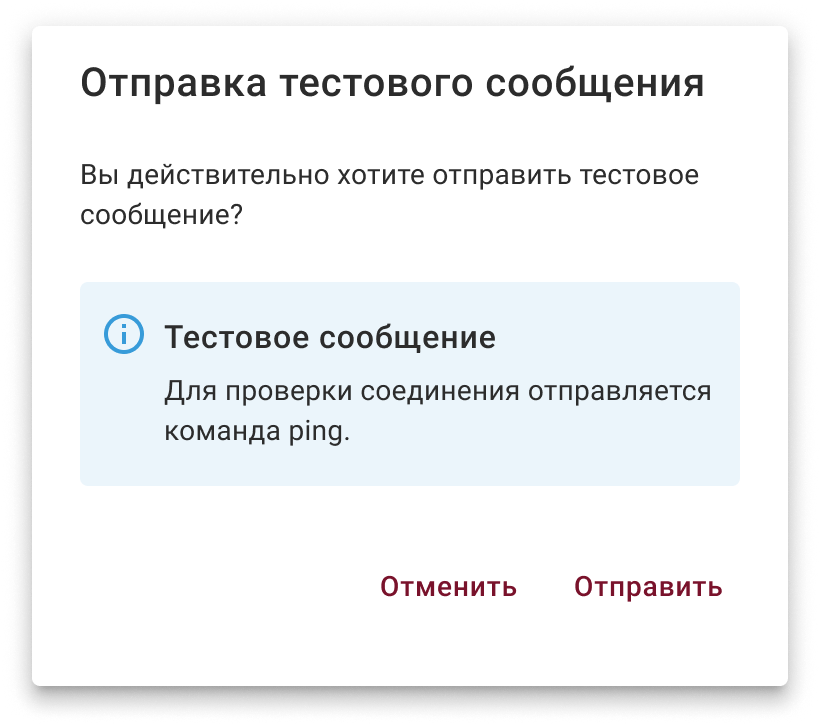

	Отправка тестового сообщения	Окно отправки тестового сообщения

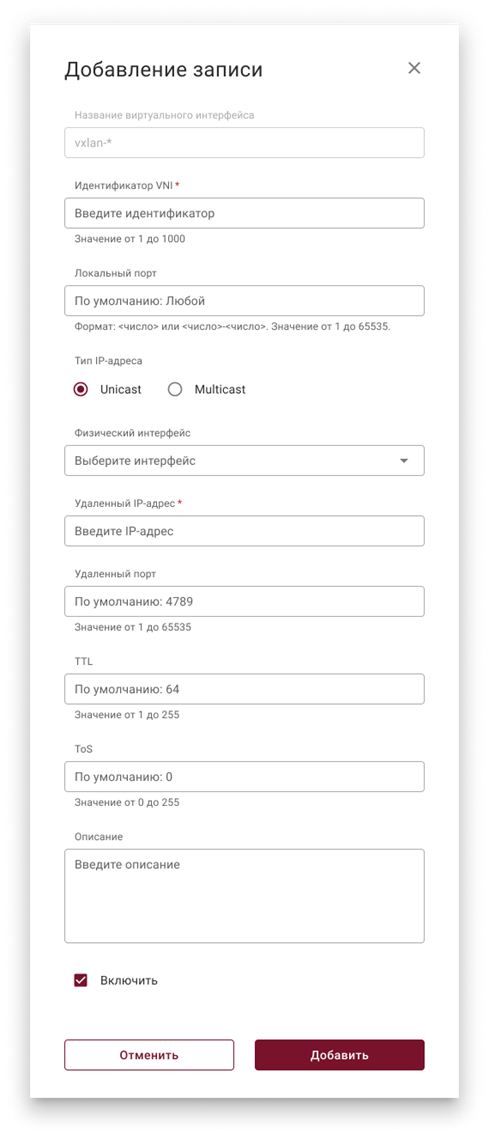

Добавление и редактирование записи

Параметры модальных окон Добавление записи и Редактирование записи совпадают и приведены в таблице.

Нажмите, чтобы развернуть таблицу с параметрами

Параметр	Пример заполнения	Примечание
Название виртуального интерфейса	vxlan-1	Неизменяемое поле. Поле с названием заполняется в момент изменения полей, от которых оно зависит (если поменять идентификатор VNI, название виртуального интерфейса изменится)
Идентификатор VNI*	1	Значение от 1 до 1000
MAC-адрес виртуального интерфейса*	8a:98:11:8b:a7:fe	Доступно только при редактировании
Локальный порт	Любой	Формат: число или число-число. Значение от 1 до 65535. По умолчанию: Любой
Тип IP-адреса	Unicast	Варианты: Unicast, Multicast. Если выбран Unicast, то поле Физический интерфейс не обязательное
Физический интерфейс	Не выбран	Поле обязательно, если выбран Multicast в качестве типа IP-адреса
Удаленный IP-адрес*	1.1.1.1	IPv4 / IPv6
Удаленный порт	4789	Значение от 1 до 65535. По умолчанию: 4789
TTL	64	Значение от 1 до 255. По умолчанию: 64
ToS	0	Значение от 0 до 255. По умолчанию: 0
Описание	-	Произвольный комментарий пользователя
☑ Включить	-

* Обязательное поле.

Для применения выбранных настроек нужно нажать на кнопку Добавить или Сохранить в зависимости от модального окна.
