Работа с результатами выполнения задачи «Исследование сети»

В результате успешного выполнения задачи «Исследование сети» появится возможность просмотра найденных в ходе исследования хостов (см. рис. 1) и их портов (см. рис. 2) на соответствующих вкладках.

На вкладке «Хосты» экспорт результатов выполняется для всех обнаруженных хостов, поэтому чек-боксы выбора строк не отображаются, а кнопка «Экспортировать» доступна без предварительного выбора данных.

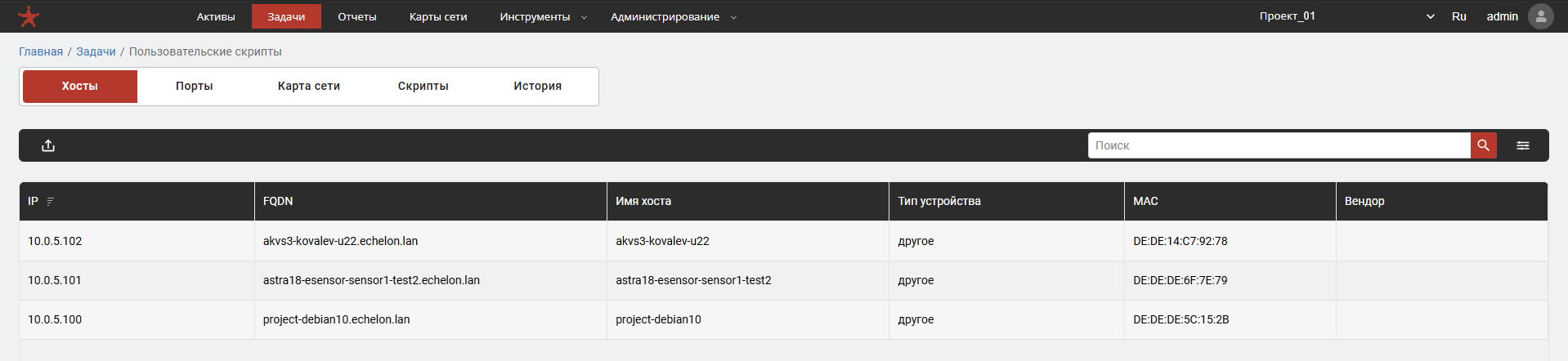

Рис. 1 — Список обнаруженных хостов после исследования сети

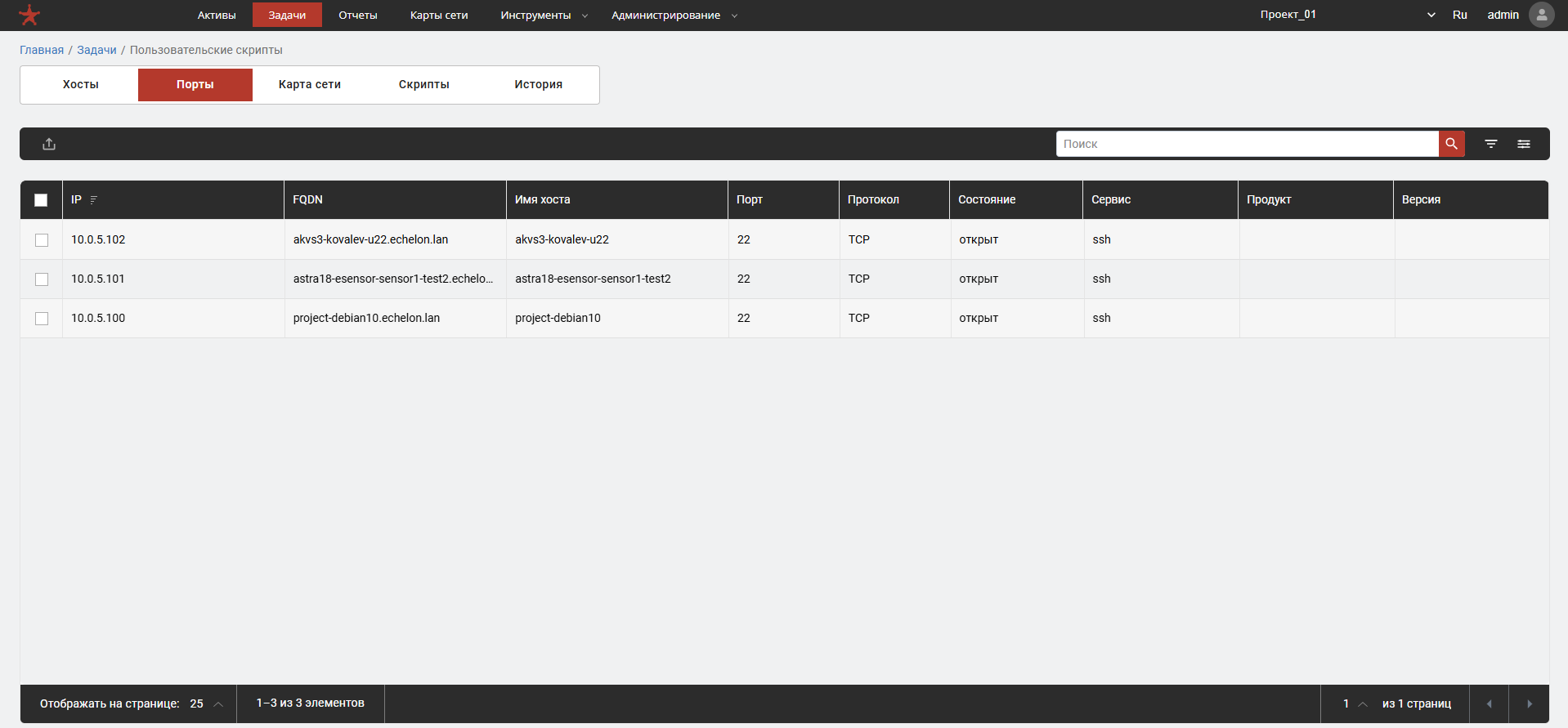

Рис. 2 — Список обнаруженных портов после исследования сети

При переходе во вкладку «Карта сети» отображается карта сети, исследование которой было проведено при запуске задачи. Вкладка «Карта сети» представлена на рисунке (см. рис. 3).

Рис. 3 — Вкладка «Карта сети»

На рисунке (см. рис. 3) изображена карта сети. Узлы карты представляют собой активы, найденные в процессе исследования конкретной сети. Подробное описание карты сети представлено в «Карты сети».

В том случае, если при настройке задачи «Исследование сети» не была включена функция «Трассировка для топологии», то на данной вкладке карточки выполненной задачи вместо карты сети отобразится только иконка (узел) самого изделия.

При переходе во вкладку «Скрипты» отображается список со скриптами, которые были задействованы на активах при выполнении задачи «Исследование сети» (см. рис. 4).

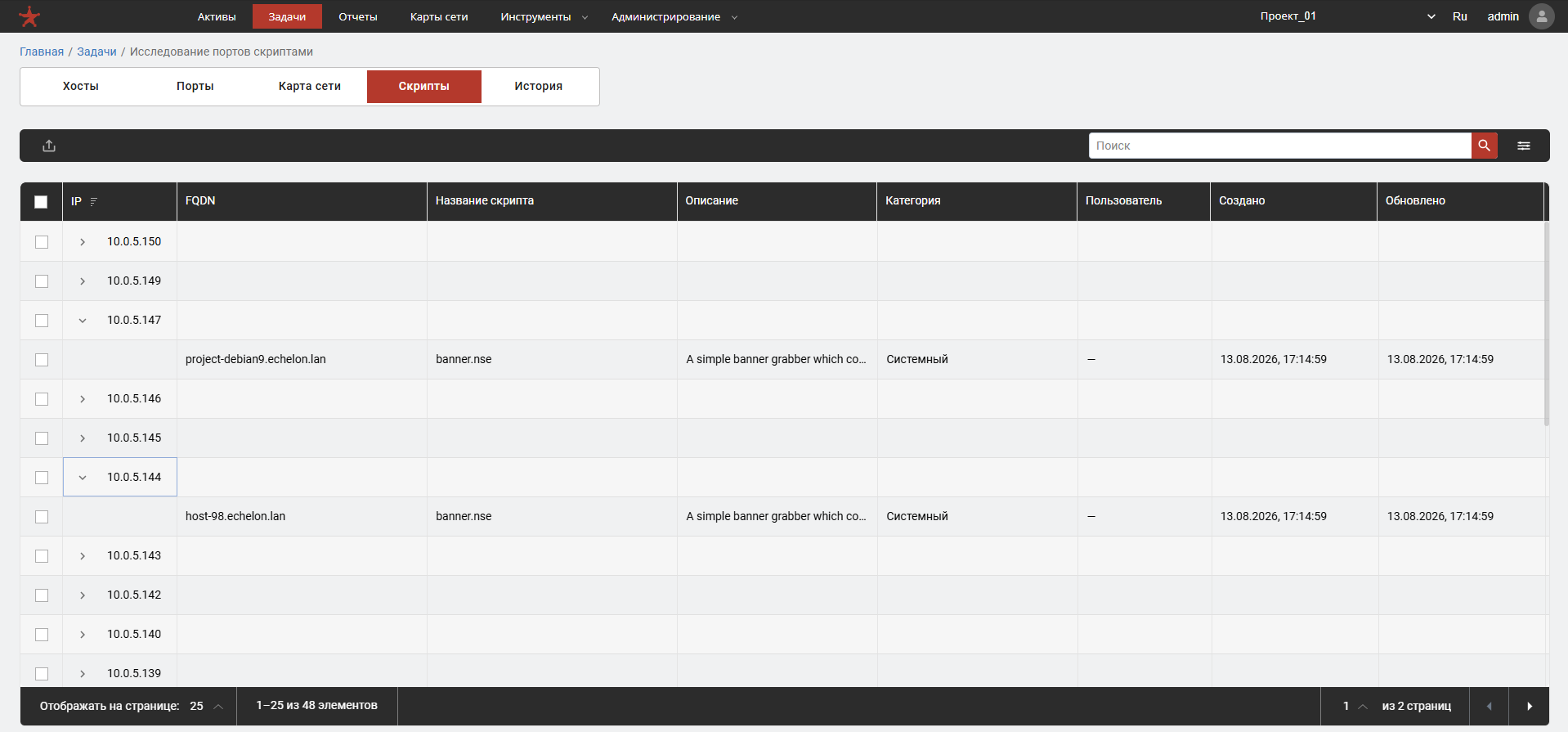

Рис. 4 — Вкладка «Скрипты»

Сканер-ВС позволяет пользователю просмотреть результаты выполнения выбранного скрипта (см. рис. 5).

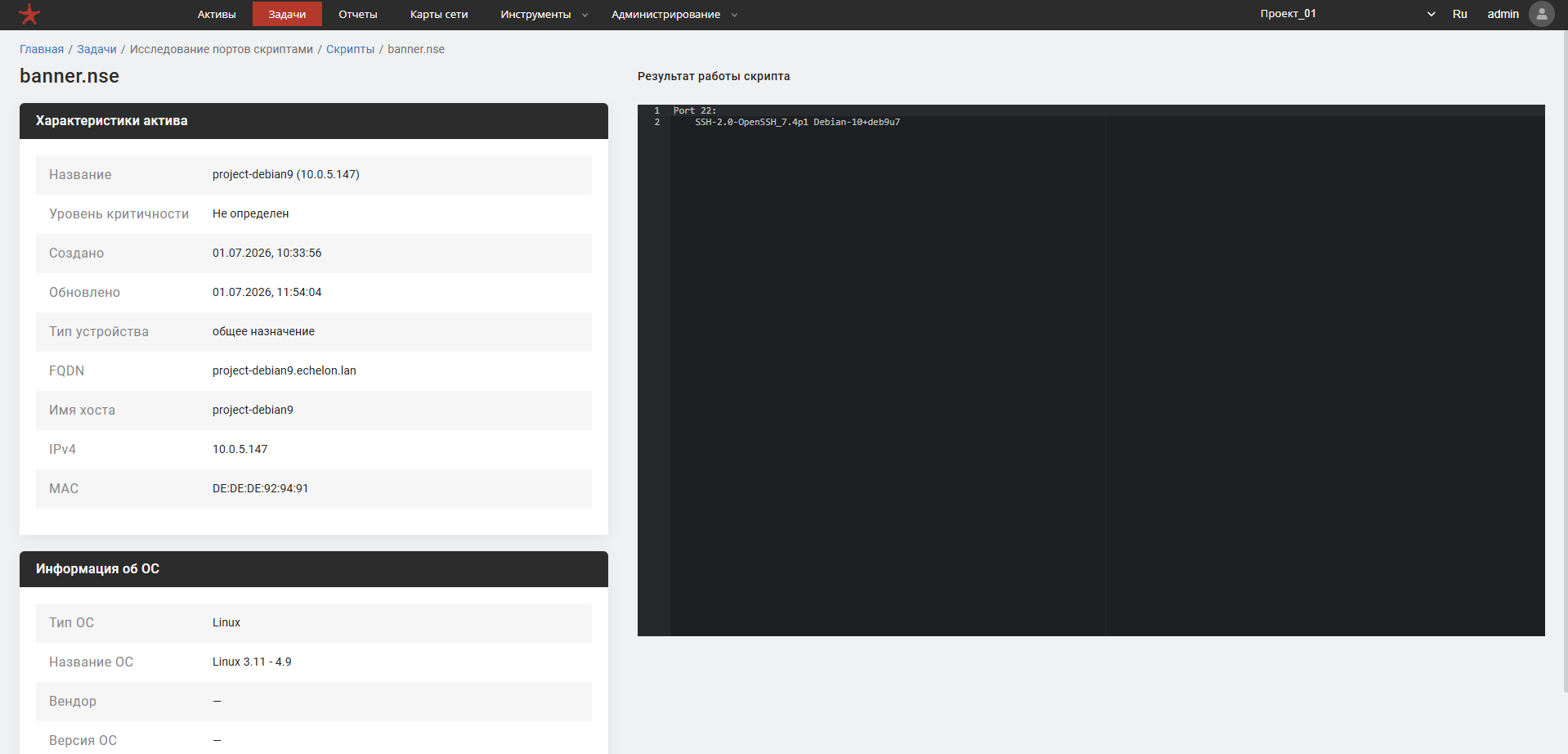

Рис. 5 — Просмотр результатов выполнения пользовательского скрипта

После каждого запуска задачи «Исследование сети», время, дата, а также остальные параметры ее выполнения будут отображены во вкладке «История» (см. рис. 6).

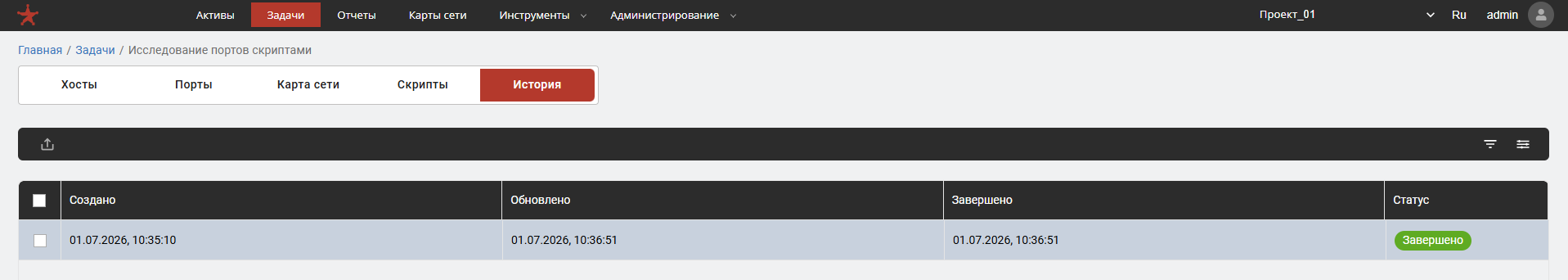

Рис. 6 — История задачи исследования сети

Сканер-ВС позволяет пользователю просмотреть результаты не только последнего запуска задачи, но и предыдущих. Затемнение строки таблицы истории выполнения задачи показывает для какого из запусков задачи отображены результаты ее выполнения в соответствующих вкладках. Для выбора другого запуска задачи необходимо нажать левой кнопкой мыши в любом месте соответствующей строки таблицы истории выполнения задачи. Данная функция может быть полезна для отслеживания изменений, происходящих в исследуемой сети между запусками задачи.
