Карта сети

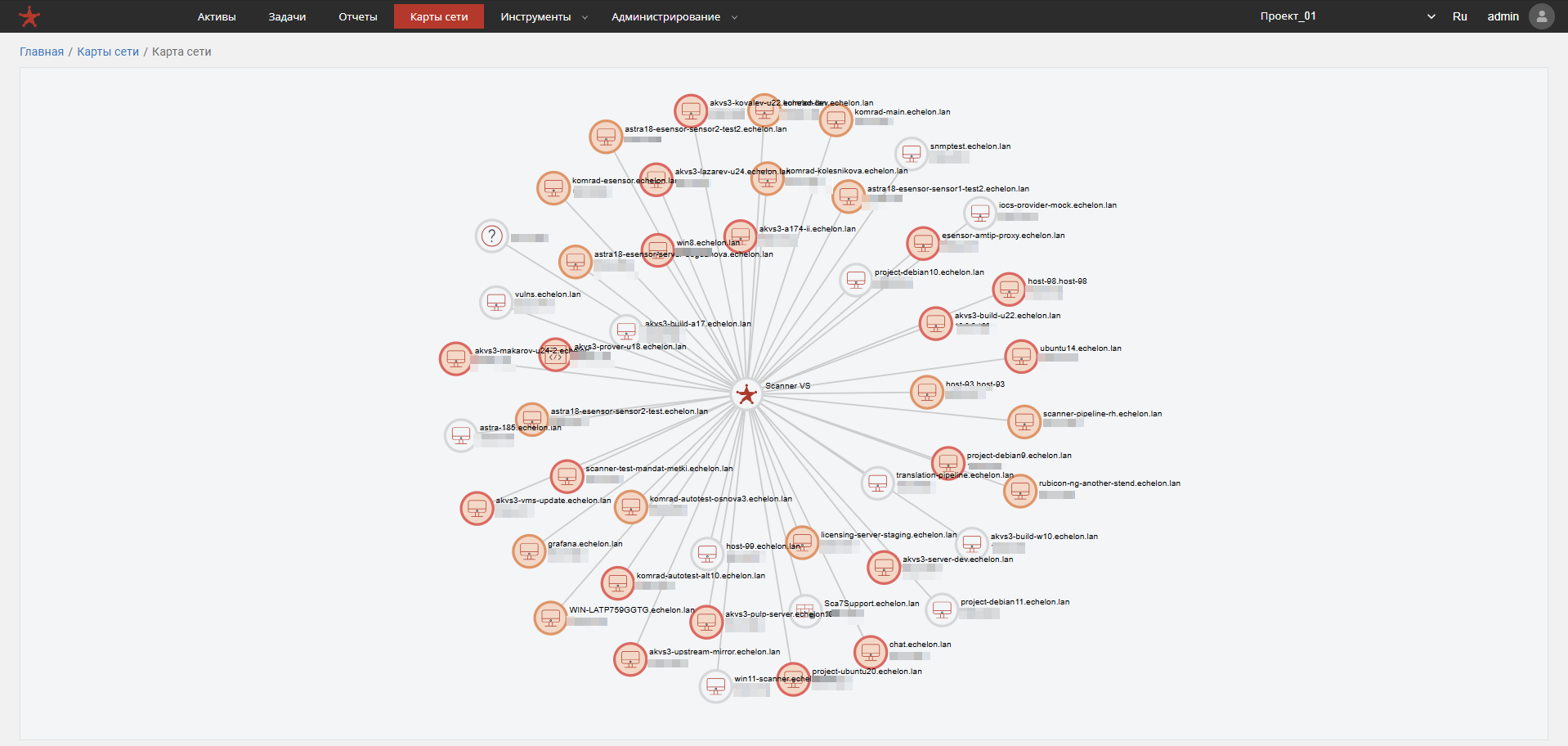

Карта сети представляет собой граф, вершинами которого являются узлы сети, а ребра – связи между ними (см. рис. 1).

Рис. 1 — Карта сети

Связи между узлами отображаются на карте на основе данных об активах и остальных узлах, полученных при исследовании сети. Если данные актива или узла изменились, то после сканирования карта обновится.

С помощью карты сети можно узнать:

• связи между узлами;
• отсутствие необходимых связей между узлами;
• проблемы архитектуры сети;
• постороннее оборудование, подключенное к внутренним сетям.

примечание

Для отображения того или иного актива, при настройке параметров задачи «Исследовании сети», в которую он входит как цель сканирования, обязательно должна быть включена настройка «Трассировка для топологии».

В карте сети отображаются только те активы, что были получены в результате выполнения последней задачи «Исследование сети» с включенным параметром трассировки. Цвет рамки и заливки узла сети указывает на самый высокий уровень критичности уязвимостей среди всех выявленных для данного актива в процессе выполнения задачи «Поиск уязвимостей», в целях которой был указан рассматриваемый актив.

Цветовая гамма критичности найденных уязвимостей для узла сети описана в «Поиск уязвимостей».
